Montage
5.2.4 Einbau über das Kalibrierfenster
Handelt es sich um einen Verdränger mit einem Durchmesser von 50 mm (1,97 in), dann
kann der Verdränger über das Kalibrierfenster eingebaut werden.
Es können ausschließlich die folgenden Verdränger über das Kalibrierfenster eingebaut
werden: 50 mm SUS, 50 mm Alloy C, 50 mm PTFE
In der nachfolgend beschriebenen Vorgehensweise werden beispielhaft Abbildungen des
NMS81 verwendet.

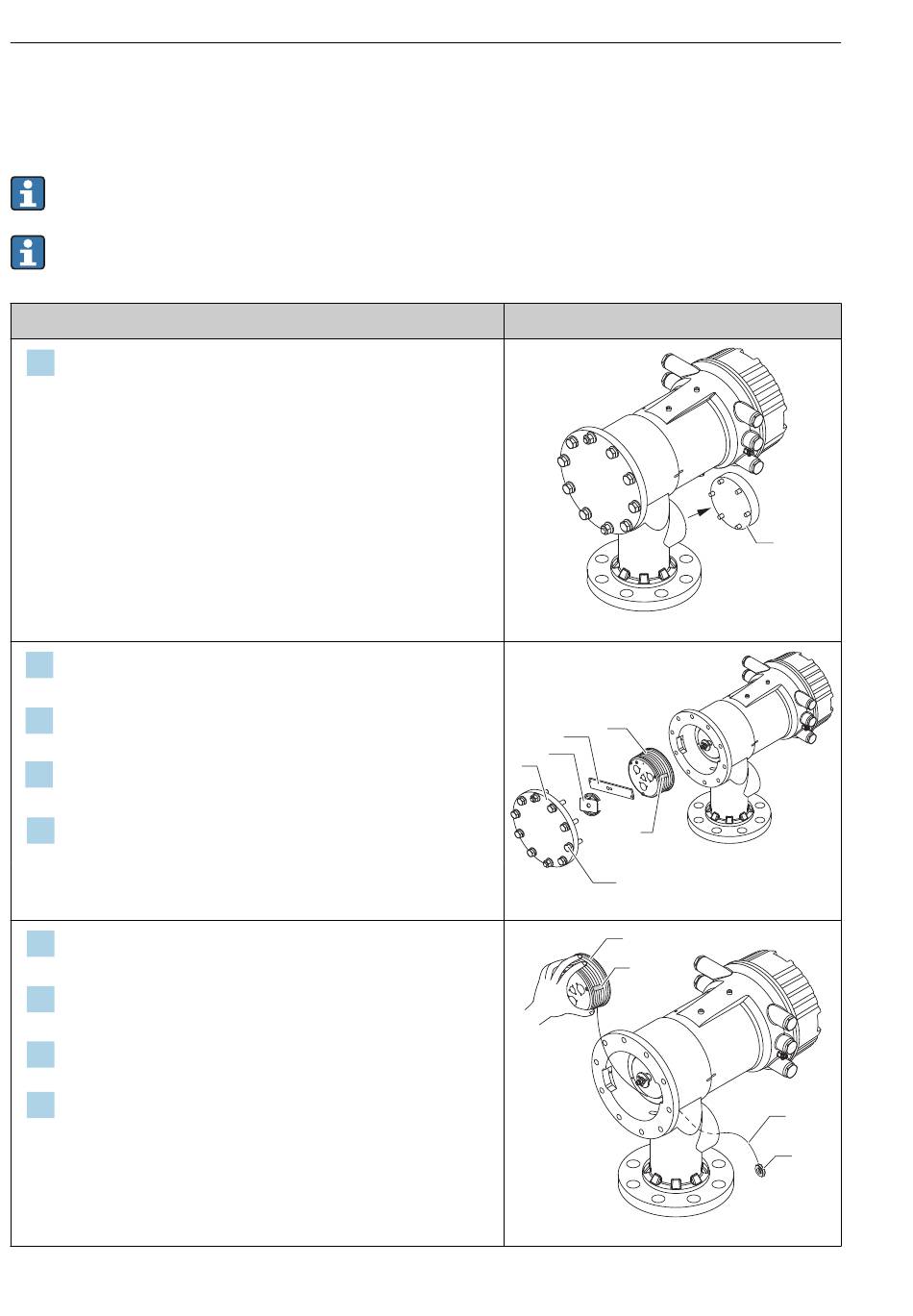

Vorgehensweise
Entfernen Sie die Abdeckung des Kalibrierfensters [1].
1.
Entfernen Sie die M6-Bolzen und Schrauben [6] (M10-Bolzen
2.
bei Edelstahlgehäusen).
Entfernen Sie den Gehäusedeckel [5], den Messtrommelan-
3.
schlag [4] und die Halterung [3].
Entfernen Sie die Messtrommel [1] aus dem Trommelge-
4.
häuse.
Entfernen Sie den Klebestreifen [2], mit dem der Draht gesi-
5.
chert ist.

Behandeln Sie den Messdraht vorsichtig. Er kann knicken.
Halten Sie die Messtrommel [1] mit einer Hand, und wickeln
6.
Sie ca. 500 mm (19,69 in) des Messdrahtes [3] ab.
Sichern Sie den Draht [3] vorübergehend mit dem Klebestrei-
7.
fen [2].
Führen Sie den Drahtring [4] in das Trommelgehäuse ein.
8.
Ziehen Sie den Drahtring durch das Kalibrierfenster.
9.

• Vermeiden Sie in jedem Fall, dass die Messtrommel auf-
grund der hohen magnetischen Kräfte gegen das Gehäuse
stößt.
• Behandeln Sie den Messdraht vorsichtig.
20
Abbildungen
1
3
4
5
2
6
1
2
Proservo NMS83
1
A0032443
A0029118
3
4
A0028879
Endress+Hauser
