5.2.5 Einbau über das Kalibrierfenster
Handelt es sich um einen Verdränger mit einem Durchmesser von 50 mm (1,97 in), dann
kann der Verdränger über das Kalibrierfenster eingebaut werden.
Es können ausschließlich die folgenden Verdränger über das Kalibrierfenster eingebaut
werden: 50 mm SUS, 50 mm Alloy C, 50 mm PTFE
Vorgehensweise
Die Abdeckung des Kalibrierfensters [1] entfernen.
1.
Die M6-Bolzen und Schrauben [6] (M10-Bolzen bei Edel-
2.
stahlgehäusen) entfernen.
Den Gehäusedeckel [5], den Messtrommelanschlag [4] und
3.
die Halterung [3] entfernen.
Die Messtrommel [1] aus dem Trommelgehäuse entfernen.
4.
Den Klebestreifen [2], mit dem der Draht gesichert ist, ent-
5.
fernen.

Den Messdraht vorsichtig behandeln. Er kann knicken.
Die Messtrommel [1] mit einer Hand halten und ca.
6.
500 mm (19,69 in) des Messdrahts [3] abwickeln.
Den Draht [3] vorübergehend mit dem Klebestreifen [2]
7.
sichern.
Den Drahtring [4] in das Trommelgehäuse einführen.
8.
Den Drahtring durch das Kalibrierfenster ziehen.
9.

Den Messdraht vorsichtig behandeln.
Endress+Hauser

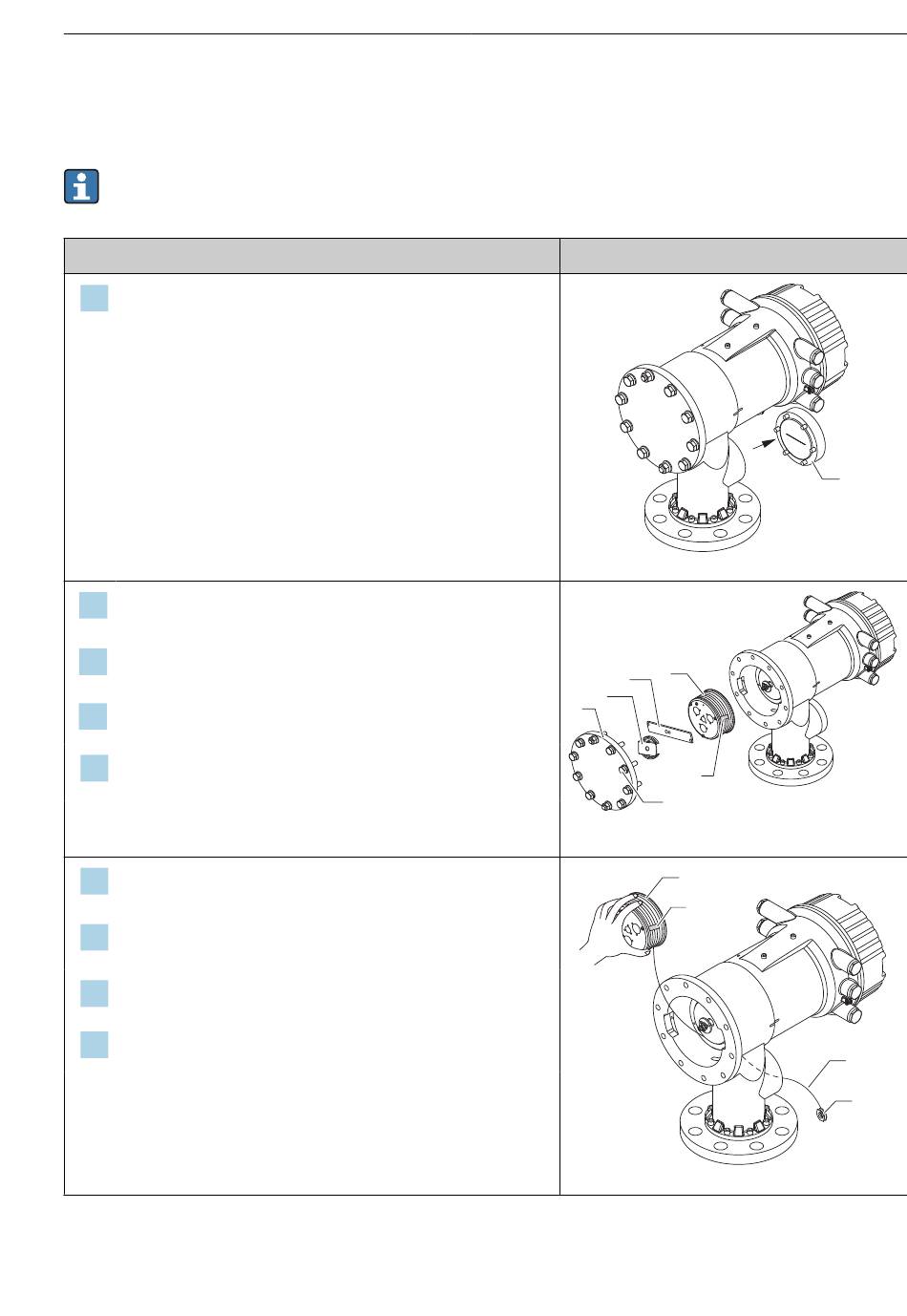

Abbildungen
1
3
4
5
2
6
1
2
Einbau
1
A0027019
A0029117
3
4
A0027020
21
