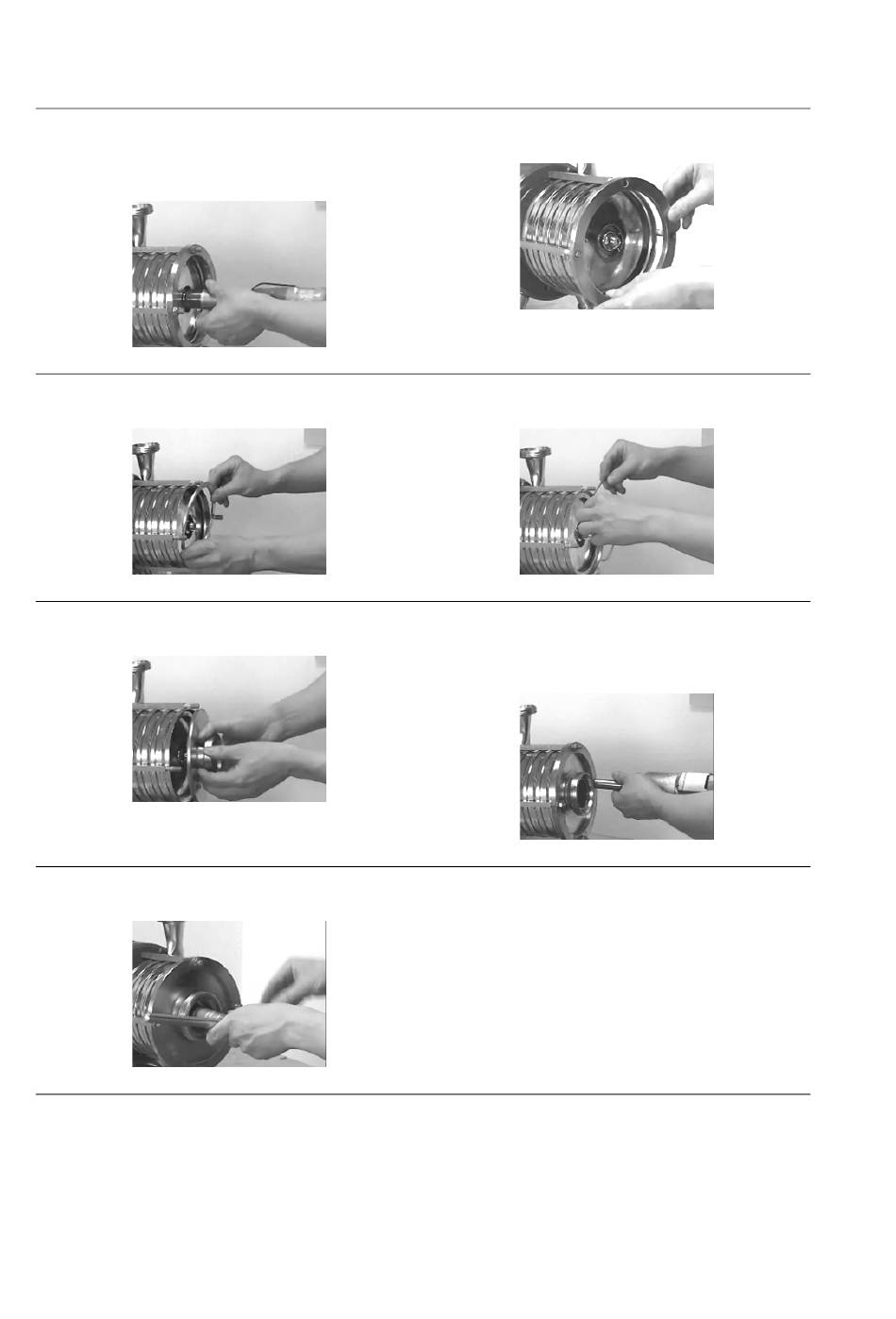

13. Ziehen Sie die Laufradmutter 0922.00 an:
Drehmomente:
M10x1.5 - 20 Nm
M20x1.5 - 100 Nm bis120 Nm.
Abb. 38 Laufradmutter
15. Fügen Sie den letzten Einsatzring 0513.03 in
das Leitschaufelgehäuse 0112.03 ein.
Abb. 40 Einsatzring
17. Fügen Sie den Saugdeckel 0162.00 in das Leit-
schaufelgehäuse 0112.03 ein.
Abb. 42 Saugdeckel
19. Stellen Sie sicher, dass sich die Pumpenwelle
leicht drehen lässt.
Abb. 44 Drehprüfung
42
Wartung / Instandhaltung
14. Entfernen Sie die Sechskantmuttern 0920.22
und den Klemmring 0515.01.
Abb. 39 Klemmring
16. Fügen Sie den letzten O-Ring 0412.13 in das
Leitschaufelgehäuse 0112.03 ein.
Abb. 41 O-Ring
18. Montieren Sie den Klemmring 0515.01 und
befestigen Sie diesen mit den Federringen
0934.03 und Sechskantmuttern 0920.22.
Drehmoment: 60-70 Nm
Abb. 43 Klemmring
