Wartung / Instandhaltung
Die Pumpe kann mit zwei verschiedenen Laufrad-
muttern ausgerüstet sein:
• Laufradmutter mit Gewindeeinsatz
• Laufradmutter mit Sicherungsscheiben
7. Fetten Sie die Sicherungsscheiben 0930.00 ein.
Verwenden Sie dazu Klüberpaste UH1 96-402
aus dem HILGE-Montagekoffer (Pos.6, Abb. 45)

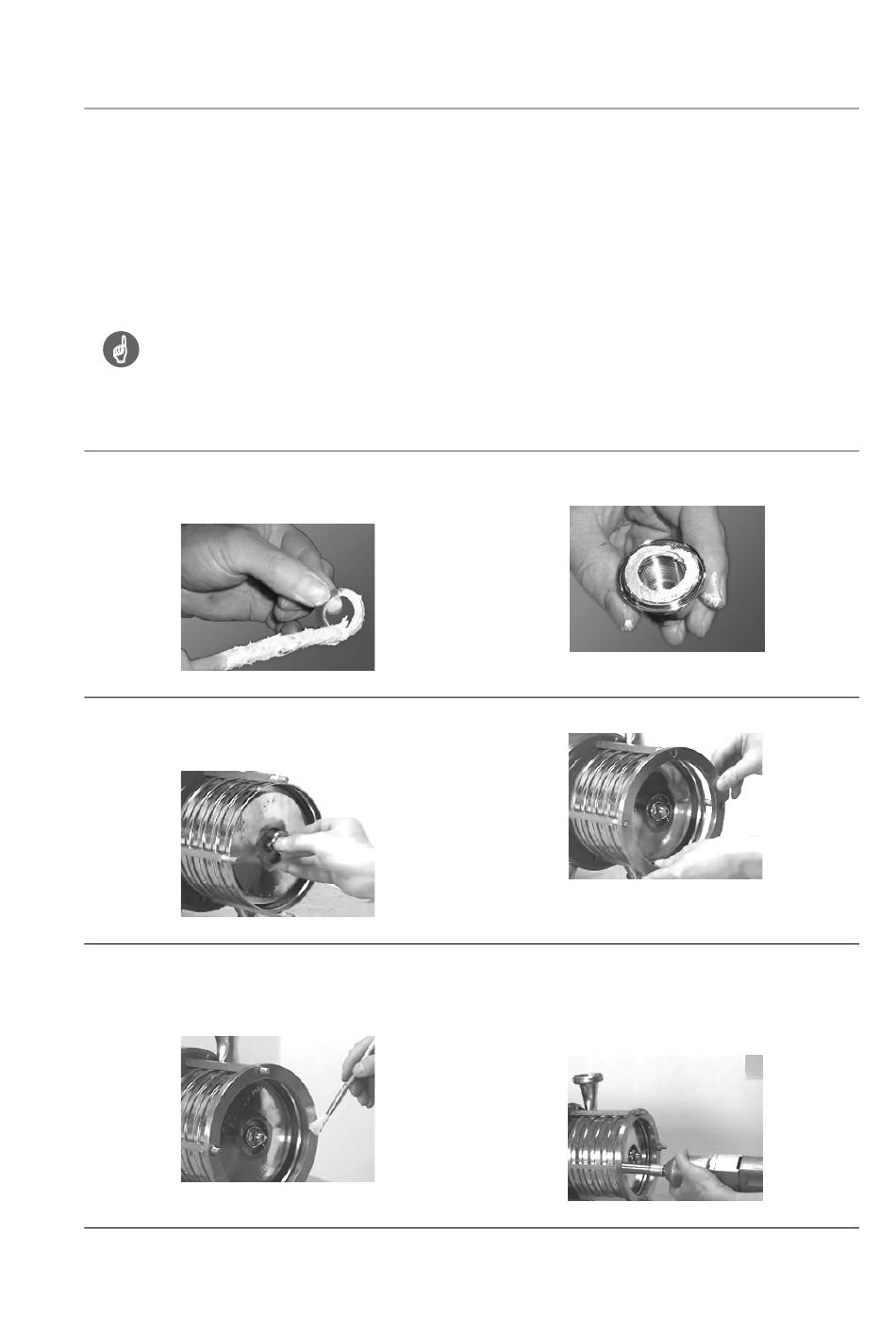

Abb. 32 Sicherungsscheibe
9. Wenn Sie alle Laufräder montiert haben:
Schrauben Sie die Laufradmutter 0922.00 hand-
fest auf.
Abb. 34 Laufradmutter
11. Fetten Sie die Gewinde der Verbindungsschrau-
ben 0905.01 ein.
Verwenden Sie dazu Klüberpaste UH1 96-402
aus dem HILGE-Montagekoffer (Pos.6, Abb. x).
Abb. 36 Verbindungsschrauben
BA.001.BYY.001.01.10.DE
Diese Anleitung beschreibt die Montage der Lauf-
radmutter mit Sicherungsscheiben.
• Lesen Sie weiter ab Schritt 7.
Wenn die Pumpe mit einer Laufradmutter mit Ge-
windeeinsatz ausgestattet ist, berücksichtigen Sie
folgendes:
• Bei der Montage der Laufradmutter muss eine
spürbare Selbsthemmung vorliegen. Die Mutter
muss sich einwandfrei aufschrauben lassen.
Schrauben Sie die beiden ersten Gewindegänge
von Hand auf, damit der Gewindeeinsatz richtig
auf der Welle sitzt.
• Drehmoment zum Anziehen der Laufradmutter:
M10x1,5 - 20 Nm (HYGIANA I)
M20x1,5 - 150 Nm (HYGIANA II / III)
8. Legen Sie die Sicherungsscheiben 0930.00 in
die Laufradmutter 0922.00 ein.
Abb. 33 Sicherungsscheiben in Laufradmutter
10. Montieren Sie den Klemmring 0515.01.
Abb. 35 Klemmring
12. Schrauben Sie die Sechskantmuttern 0920.22
auf und ziehen sie diese an.
So können sich die Verbindungen und O-Ringe
setzen und die Laufradmutter 0922.00 kann an-
gezogen werden.
Abb. 37 Klemmring
