12.6 Austausch des Leckage-
Rückschlagventils und der
Leckageanzeige

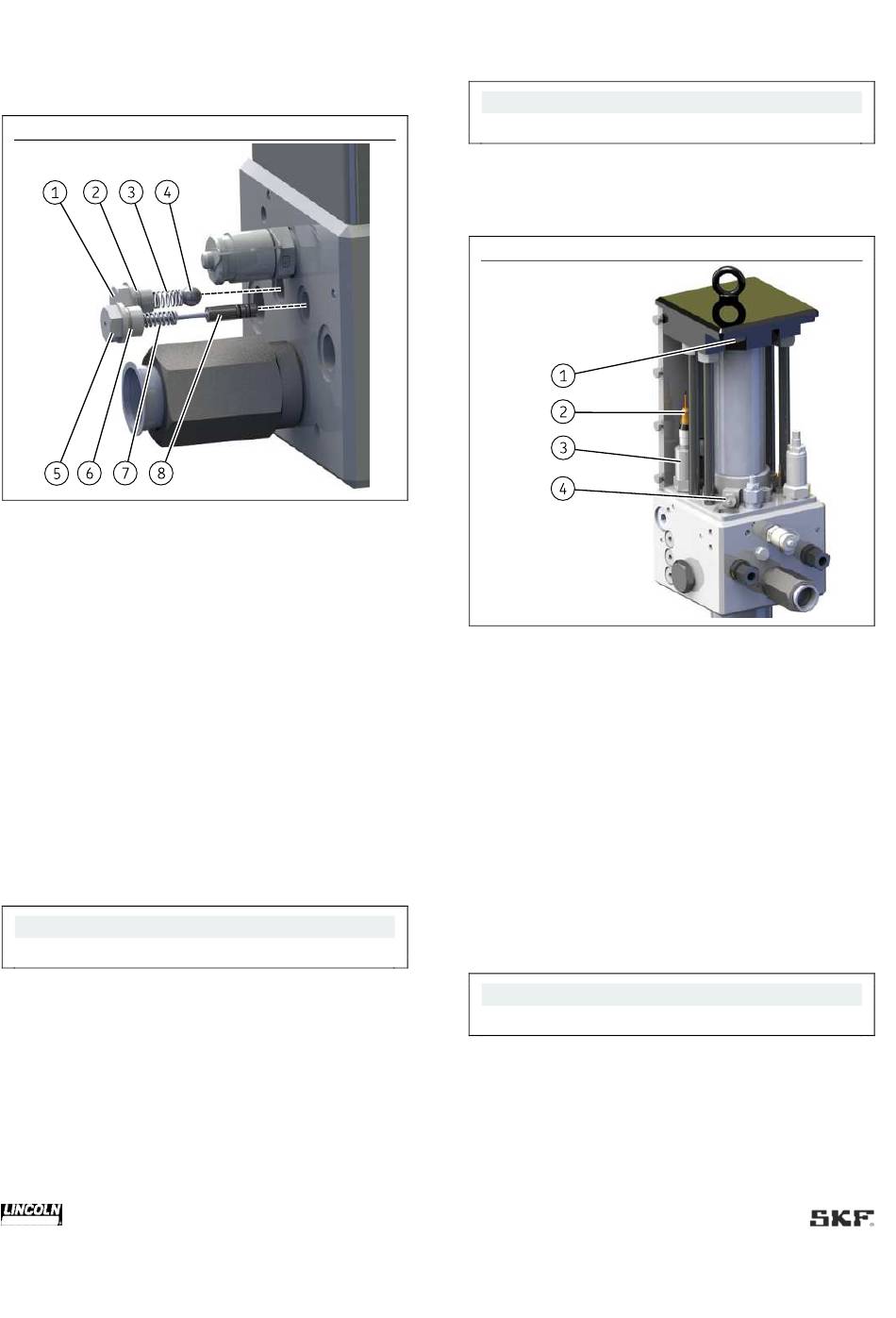

Leckage-Rückschlagventil und Leckageanzeige
Legende Abbildung 20:
1 Verschlussschraube des Leckage-Rückschlagventils
2 Dichtring an der Verschlussschraube des Leckage-
Rückschlagventils
3 Feder des Leckage-Rückschlagventils
4 Kugel des Leckage-Rückschlagventils
5 Verschlussschraube der Leckageanzeige
6 Dichtring an der Verschlussschraube der Leckageanzeige
7 Feder der Leckageanzeige
8 Kolben der Leckageanzeige
Leckage-Rückschlagventil austauschen:
1.Drehen Sie die Verschlussschraube (Abb. 20/1) mit dem
Gabelschlüssel SW13 aus dem Funktionsblock heraus
2. Tauschen Sie den Dichtring (Abb. 20/2), die Feder (Abb. 20/3)
und die Kugel (Abb. 20/4) aus
3. Drehen Sie die Verschlussschraube (Abb. 20/1) mit dem
Gabelschlüssel SW13 wieder in den Funktionsblock hinein
HINWEIS
Beachten Sie das Anziehmoment von 10 Nm ± 1 Nm
Leckageanzeige:
1. Drehen Sie die Verschlussschraube (Abb. 20/5) mit
Gabelschlüssel SW13 aus dem Funktionsblock heraus
2. Tauschen Sie den Dichtring (Abb. 20/6), die Feder (Abb. 20/7)
und den Kolben (Abb. 20/8) aus
3. Drehen Sie die Verschlussschraube (Abb. 20/5) mit
Gabelschlüssel SW13 wieder in den Funktionsblock hinein
HINWEIS
Beachten Sie das Anziehmoment von 10 Nm ± 1 Nm
Abb. 20
12.7 Austausch Drucksensor und
Endlagensensoren
Drucksensor und Endlagensensoren
Legende Abbildung 21:
1 Oberer Endlagensensor
2 Stecker im Kabelbaum für den Drucksensor
3 Drucksensor
4 Unterer Endlagensensor
Drucksensor austauschen:
1. Entfernen Sie die Verkleidung (siehe Kapitel 12.4 Austausch
des Pumpenrohrs)
2. Schrauben Sie das elektrische Anschlusskabel (Abb. 21/2)
vom Drucksensor (Abb. 21/3) ab
3. Schrauben Sie den Drucksensor (Abb. 21/3) mit dem
Gabelschlüssel SW24 aus dem Funktionsblock
4. Schrauben Sie den neuen Drucksensor (Abb. 21/3) mit dem
Gabelschlüssel SW24 in den Funktionsblock
HINWEIS
Beachten Sie das Anziehmoment von 20 Nm ± 2 Nm
5. Verbinden Sie den Drucksensor (Abb. 21/3) mit dem Stecker
am Kabelbaum (Abb. 21/2)
34
Abb. 21
