Neues Ansaugrohr einbauen:
1. Entfernen Sie die Schutzkappe am neuen Ansaugrohr
(Abb. 17/4)
2. Schieben Sie die Kolbenstange (Abb. 17/1) des neuen
Ansaugrohrs (Abb. 17/4) vorsichtig durch das Dichtungspaket
(Abb. 17/3)
3. Schrauben Sie mit dem Gabelschlüssel SW46 den Adapter
(Abb. 17/3) zusammen mit dem Ansaugrohr (Abb. 17/4) in
den Pumpenblock
HINWEIS
Beachten Sie das Anziehmoment von 140 Nm ± 5 Nm
4. Stecken Sie den Hydraulikkolben (Abb. 16/5) auf die
Kolbenstange (Abb. 17/1) und schrauben Sie die
Klemmschraube (Abb. 16/4) mit Hilfe des Hakenschlüssels
(Zapfen ø3) auf den Hydraulikkolben.
Halten Sie dabei die Kolbenstange mit einem Gabelschlüssel
SW19/32" fest.
HINWEIS
Beachten Sie das Anziehmoment von 30 Nm ± 3 Nm
5. Drehen Sie die Stiftschraube (Abb. 16/3) mit dem
Innensechskantschlüssel SW8 in die Klemmschraube
(Abb. 16/4) ein. Halten Sie dabei die Klemmschraube mit
einem Hakenschlüssel (Zapfen ø3) fest.
HINWEIS
Beachten Sie das Anziehmoment von 30 Nm ± 3 Nm
6. Schieben Sie das Zylinderrohr (Abb. 15/5) über den Kolben
und fest in seinen zylindrischen Sitz im Pumpenblock, bis der
Dichtring am Zylinderrohr vollständig verdeckt ist.
7. Stecken Sie die Stütze (Abb. 16/2) auf der hinteren Fläche mit
den Positionierstiften (Abb. 16/6) in die vorgesehenen
Bohrungen im Pumpenblock bis zum Anschlag
HINWEIS
Beachten Sie die korrekte Lage der Stütze
8. Setzen Sie die Kopfplatte (Abb. 16/1) von oben auf das
Zylinderrohr (Abb. 2/5), das Hydraulikrohr (Abb. 16/8) und auf
die Stütze (Abb. 16/2)
9. Drücken Sie die Kopfplatte anschließend bis zum Anschlag
nach unten
10. Drehen Sie die beiden hinteren
Überwurfschrauben M20x1,5 (Abb. 15/1) mit dem
Gabelschlüssel SW22 in die Kopfplatte
11. Drehen Sie anschließend die beiden vorderen
Überwurfschrauben M20x1,5 (Abb. 15/1) mit dem
Gabelschlüssel SW22 in die Kopfplatte
HINWEIS
Beachten Sie bei allen vier Überwurfschrauben das
Anziehmoment von 60 Nm ± 5 Nm
12. Montieren Sie die Verschraubung (Abb. 16/7) für das
Hydraulikrohr (Abb. 16/8)
13. Verbinden Sie bei Pumpenausführungen mit Sensoren den
Kabelbaum mit allen Sensoren (Abb. 2/2, 2/3, 2/4 und 15/6)
HINWEIS
Beachten Sie die korrekte Zuordnung der Sensoren und
deren Kennzeichnung für die obere und untere Endlage
sowie, dass alle Stecker korrekt eingerastet sind.
14. Schieben Sie die Verkleidung von vorne auf und montieren
Sie diese mit den Schrauben (Abb. 14/2) in umgekehrter
Reihenfolge.
HINWEIS
Beachten Sie das Anziehmoment von 8 Nm ± 1 Nm

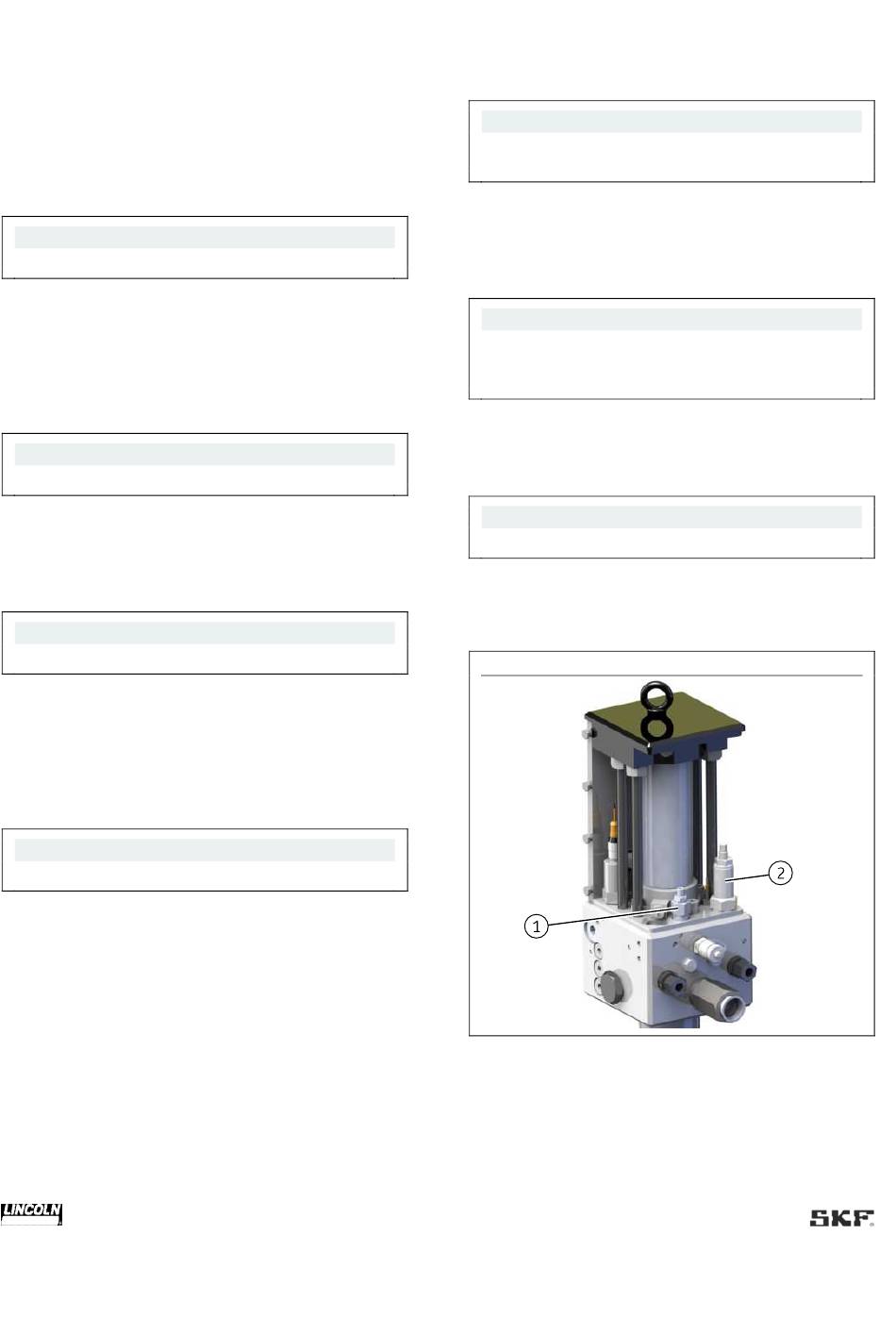

12.5 Austausch der Druckumschalt- und
Stromregelventile
Stromregelventil und Druckumschaltventil
Legende Abbildung 18:
1 Stromregelventil
2 Druckumschaltventil
32
Abb. 18
