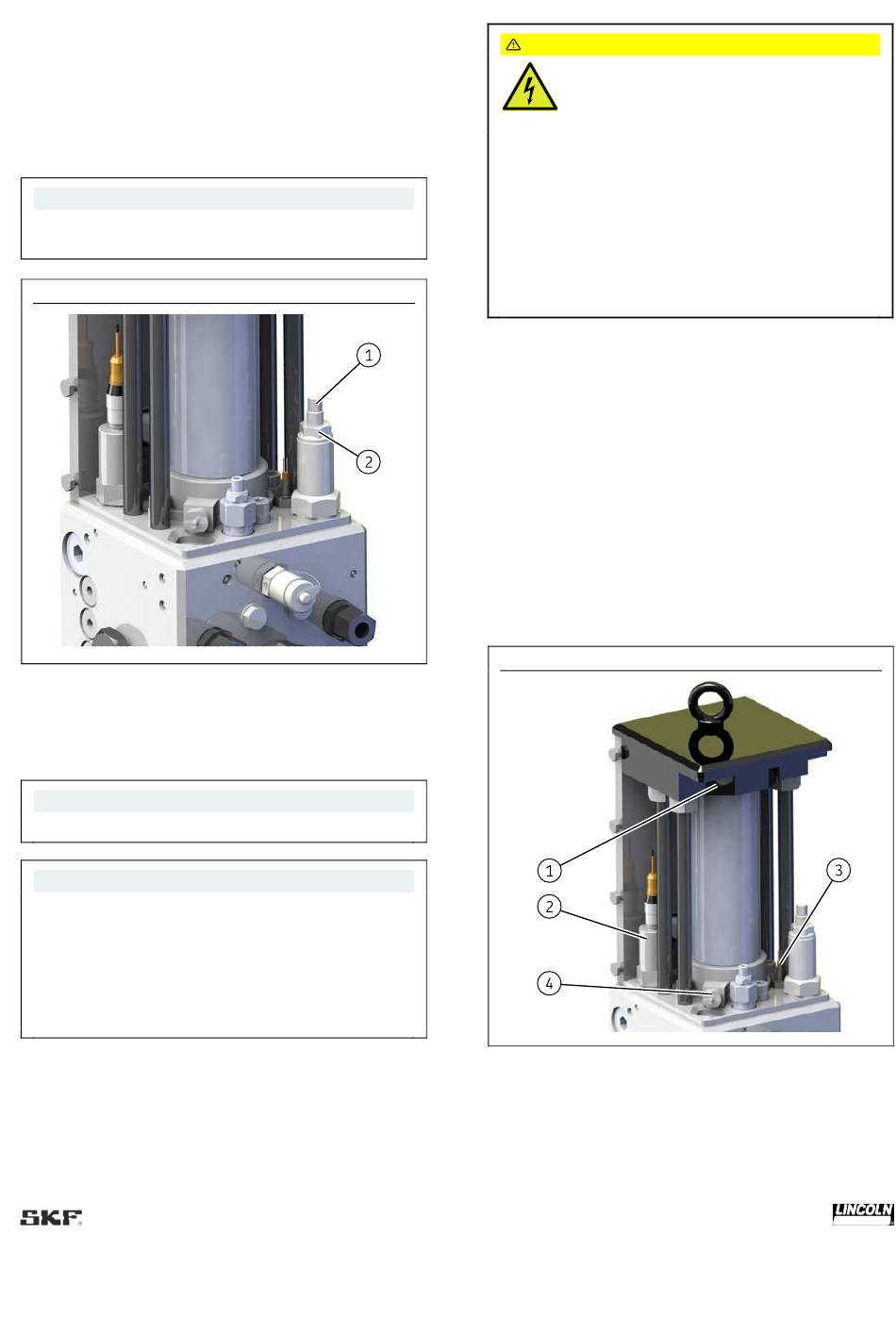

4. Stellen Sie den Umschaltdruck durch Drehen der Spindel
(Abb. 10/1) mit dem Gabelschlüssel SW8 ein
– Linksdrehung: Umschaltdruck wird verringert
– Rechtsdrehung: Umschaltdruck wird erhöht
5. Nachdem Einstellen ziehen Sie die Kontermutter (Abb. 10/2)
wieder an
HINWEIS
Beachten Sie das Anziehmoment für die Kontermutter von
10 Nm ± 1 Nm
Einstellen des Umschaltdruckes
6. Schieben Sie die Verkleidung (Abb. 9/1) von vorne auf und
montieren Sie diese mit den Schrauben (Abb. 9/2) in
umgekehrter Reihenfolge
HINWEIS
Beachten Sie das Anziehmoment von 8 Nm ± 1 Nm
HINWEIS
Durch den Anschluss eines Manometers oder
Druckmessgerätes am Messanschluss ist es möglich, die
Auf- und Abwärtsbewegungen des hydraulischen Antriebs
zu zählen. Ein Doppelhub besteht aus einer
Hochdruckphase (Aufwärtsbewegung des hydraulischen
Antriebs) und einer Niederdruckphase (Abwärtsbewegung
des hydraulischen Antriebs).
6.4 Elektrischer Anschluss
<
VORSICHT
Abb. 10
Für einen sicheren Anschluss sind die folgenden Hinweise zu
beachten:
• Der elektrische Anschluss darf nur entsprechend den
Vorgaben der Normenreihe DIN VDE 0100 bzw. der
Normenreihe IEC 60364 erfolgen
• Elektrische Leitungen so anschließen, dass keine
mechanischen Kräfte auf das Produkt übertragen werden
• Die Pumpe ist mit einer geeigneten externen Sicherung
abzusichern (siehe Anschlussplan)
Die Sensorik in der Pumpe besteht aus zwei induktiven
Näherungsschaltern zur Erfassung der oberen (Abb. 11/1) und
unteren (Abb. 11/4) Endlage, einem Drucksensor (Abb. 11/2)
zur Erfassung des Öleingangsdrucks und einem
Temperaturfühler PT100 (Abb. 11/3).
Sensorik der Pumpe
Die Sensoren werden über einen 12-poligen Deutsch Stecker
DT04-12SA-L012 (Abb. 12/1) an der Pumpe angeschlossen.
21
Stromschlag
Arbeiten an elektrischen Bauteilen dürfen
nur von Elektrofachkräften ausgeführt
werden.
Vor allen Arbeiten an elektrischen Bauteilen sind
mindestens die folgenden Sicherheitsmaßnahmen
zu treffen:
• Freischalten und gegen Wiedereinschalten
sichern
• Produkt auf Spannungsfreiheit prüfen
• Produkt erden und kurzschließen
• Gegebenenfalls benachbarte, unter Spannung
stehende Teile abdecken
Abb. 11
