Einteiliges Stromregelventil austauschen:
1. Entfernen Sie die Verkleidung (siehe Kapitel 12.4 Austausch
des Pumpenrohrs)
2. Schrauben Sie das Stromregelventil (Abb. 18/1) mit dem
Gabelschlüssel SW19 aus dem Funktionsblock
3. Schrauben Sie das neue Stromregelventil (Abb. 18/1) mit
dem Gabelschlüssel SW19 in den Funktionsblock
HINWEIS
Beachten Sie das Anziehmoment von 30 Nm ± 1,5 Nm
4. Stellen Sie den Volumenstrom auf die gewünschte Menge ein.
(siehe Kapitel 6.2 Einstellen des Volumenstroms).
5. Schieben Sie die Verkleidung von vorne auf und montieren
Sie diese mit den Schrauben (Abb. 14/2) in umgekehrter
Reihenfolge.
HINWEIS
Beachten Sie das Anziehmoment von 8 Nm ± 3 Nm
Mehrteiliges Druckminderungsventil austauschen:
1. Entfernen Sie die Verkleidung (siehe Kapitel 12.4 Austausch
des Pumpenrohrs)
Mehrteiliges Druckminderungsventil
2. Schrauben Sie das Gehäuse des Druckumschaltventils
(Abb. 19/1) mit dem Gabelschlüssel SW27 aus dem
Funktionsblock. Achten Sie dabei darauf, dass lose Teile,
welche sich unter dem Gehäuse befinden, nicht herabfallen.
3. Entnehmen Sie die Druckfeder (Abb. 19/2) und den
Federteller (Abb. 19/3)
4. Ziehen Sie den Umschaltkolben (Abb. 19/4) zusammen mit
dem Ventileinsatz (Abb. 19/5) aus der Ventilbohrung im
Funktionsblock
5. Setzen Sie den neuen Ventileinsatz (Abb. 19/5) mit
Umschaltkolben (Abb. 19/4) in die Ventilbohrung ein
6. Setzen Sie den neuen Federteller (Abb. 19/3) und die
Druckfeder (Abb. 19/2) auf den Umschaltkolben auf
7. Schieben Sie das Gehäuse des Druckumschaltventils
(Abb. 19/1) über die Feder und Schrauben Sie es mit dem
Gabelschlüssel SW27 in den Funktionsblock
HINWEIS
Beachten Sie das Anziehmoment von 30 Nm ± 3 Nm
8. Für Varianten ohne Festeinstellung, stellen Sie den
Umschaltdruck auf den gewünschten Wert ein (siehe
Kapitel 6.3 Einstellen des Umschaltdruckes)
9. Schieben Sie die Verkleidung von vorne auf und montieren
Sie diese mit den Schrauben (Abb. 14/2) in umgekehrter
Reihenfolge.
HINWEIS
Beachten Sie das Anziehmoment von 8 Nm ± 3 Nm

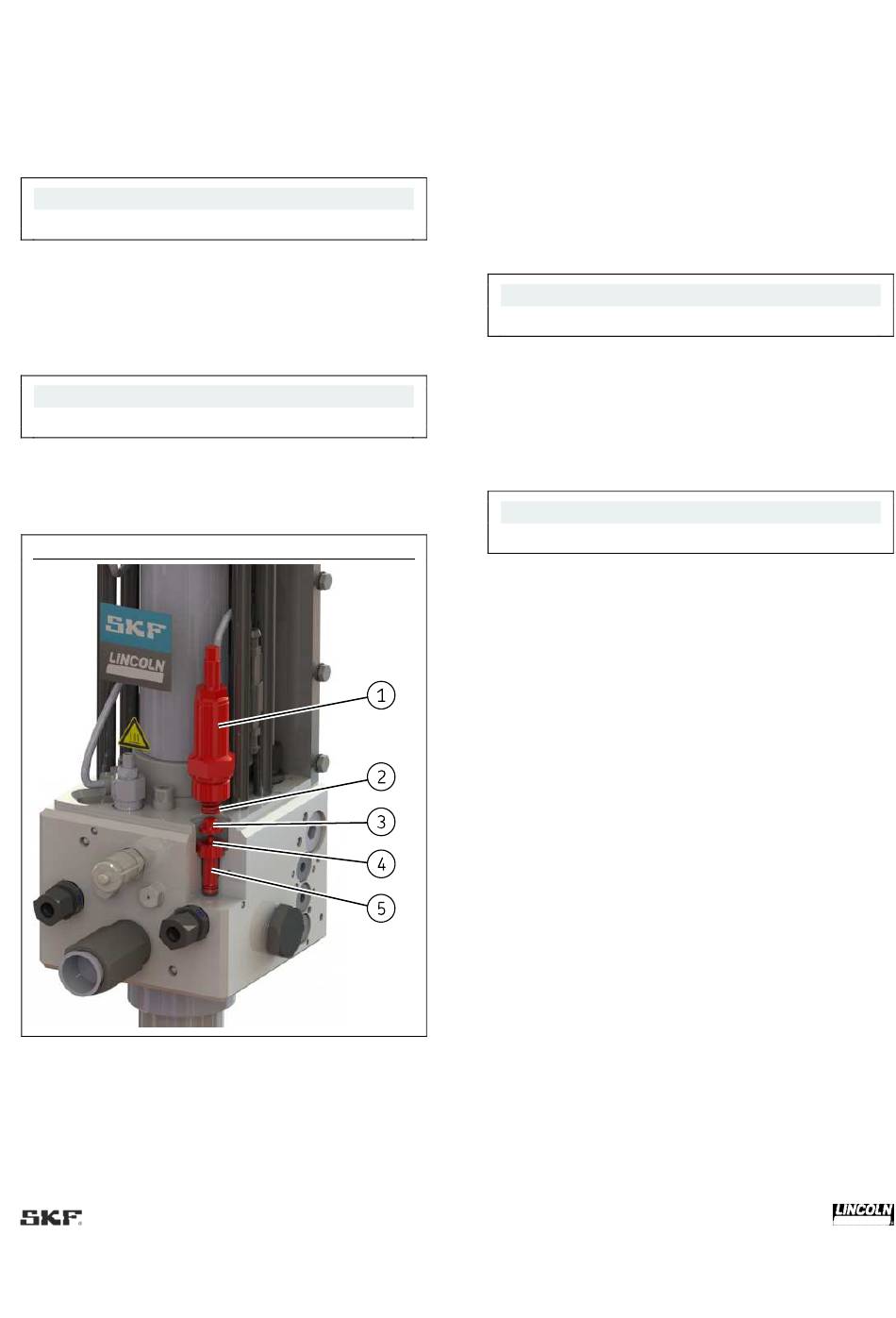

Abb. 19
