Sensoren in der Pumpe
Übersicht Sensoren

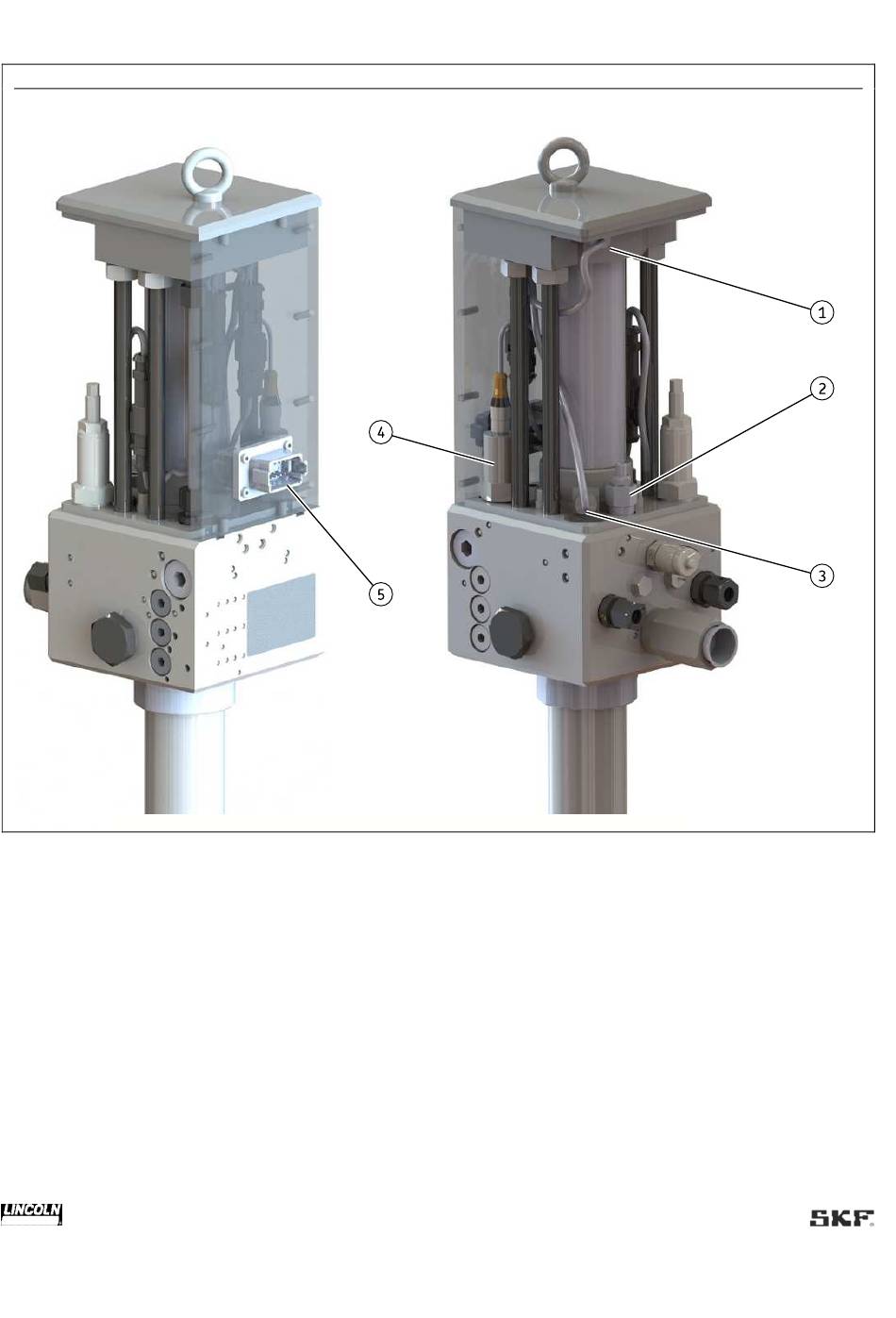

Legende Abbildung 4:
1 Induktiver Näherungsschalter oben: Der obere induktive
Näherungsschalter erfasst die obere Endlage des
Hydraulikkolbens
2 Temperaturfühler PT100: Der Temperaturfühler erfasst die
Temperatur des Funktionsblockes
3 Induktiver Näherungsschalter unten: Der untere induktive
Näherungsschalter erfasst die untere Endlage des
Hydraulikkolbens
4 Drucksensor: Der Drucksensor erfasst den Öl-
Versorgungsdruck, der über den Hydraulikanschluss Einlass
„P" in die Pumpe einströmt
5 Kabelbaum: Der Kabelbaum fasst alle Signale der Sensoren
auf einen 12-poligen Steckeranschluss zusammen. Die
Sensoren sind dabei über Steckkontakte mit dem Kabelbaum
verbunden
14
Abb. 4
