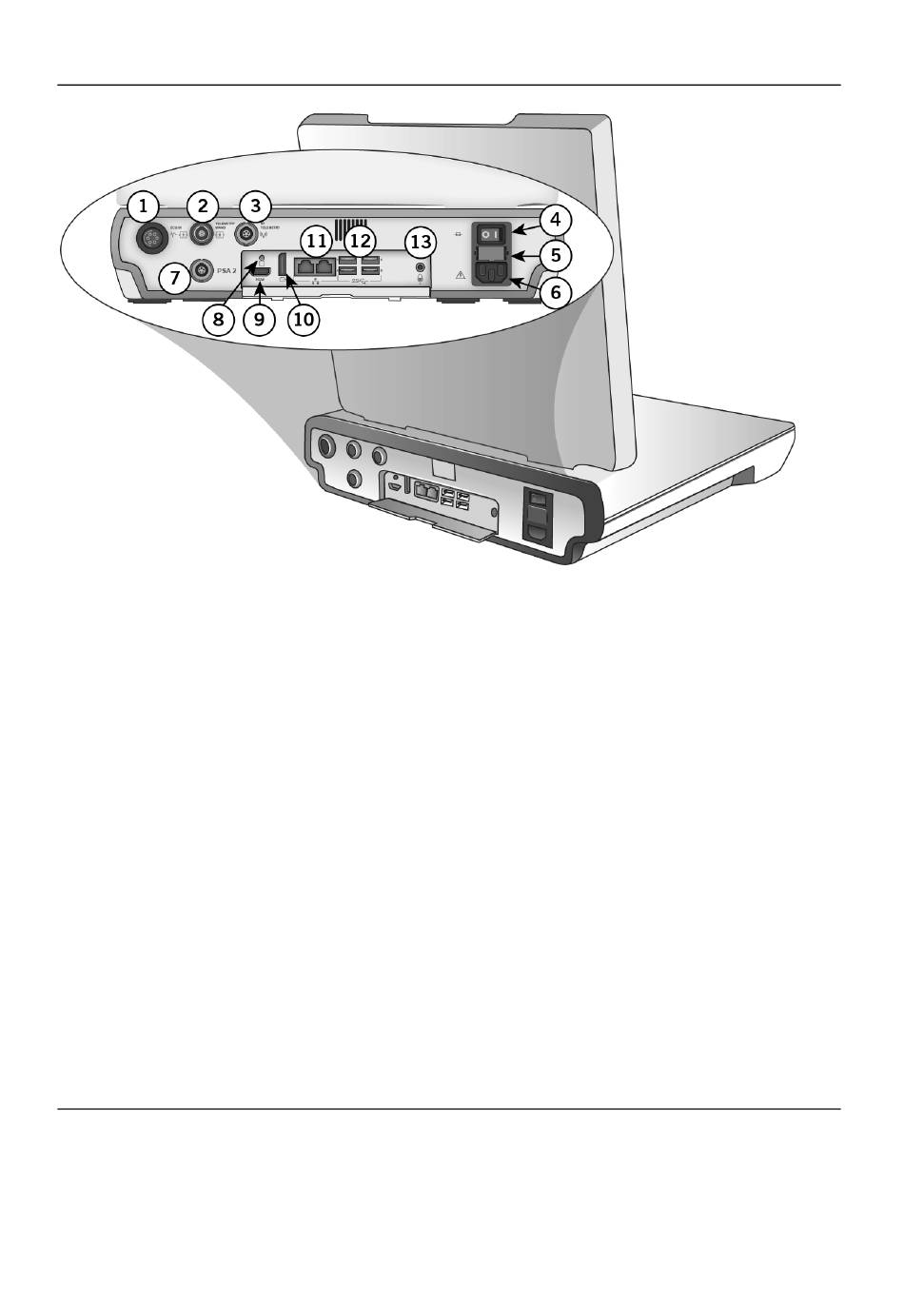

Abbildung 3. Rückseite
1. EKG-Eingang. Siehe Einrichtung des Merlin™ 2 PCS (Seite 6).
2. (Induktive) Schnittstelle für Telemetriekopf. Zum Anschließen der induktiven
Telemetriegeräte. Siehe Einrichtung des Merlin 2 PCS (Seite 6).
3. Schnittstelle für HF-Telemetrie. Zum Anschließen der Merlin™-Antenne.
Siehe Einrichtung der HF-Kommunikation (Seite 10).
4. Ein-/Aus-Schalter
5. Sicherungshalter
6. Netzanschluss
7. PSA-Schnittstelle. Zum Anschließen des Merlin PSA, Modell EX3100. Siehe
Einrichtung des Merlin 2 PCS (Seite 6).
8. Funktionstaste. Nur für die Verwendung durch Mitarbeiter von Abbott Medical.
9. HDMI-Schnittstelle. Zum Anschließen eines externen Videomonitors. Siehe Anschluss
externer Geräte (Seite 15).
10. Display-Anschluss (DVI-Anschluss)
11. Ethernet-Schnittstellen
12. Vier USB-Schnittstellen. Zum Anschließen von USB-kompatiblem Zubehör, das
vom System unterstützt wird. Die obere linke Schnittstelle ist 3, die untere linke
Schnittstelle ist 4, die obere rechte Schnittstelle ist 5, die untere rechte Schnittstelle ist 6.
Siehe Anschluss externer Geräte (Seite 15), Einrichtung der HF-Kommunikation
(Seite 10) und Einrichtung der drahtlosen Bluetooth
13. Eingang der Mikrofonbuchse
-Kommunikation (Seite 13).
®
