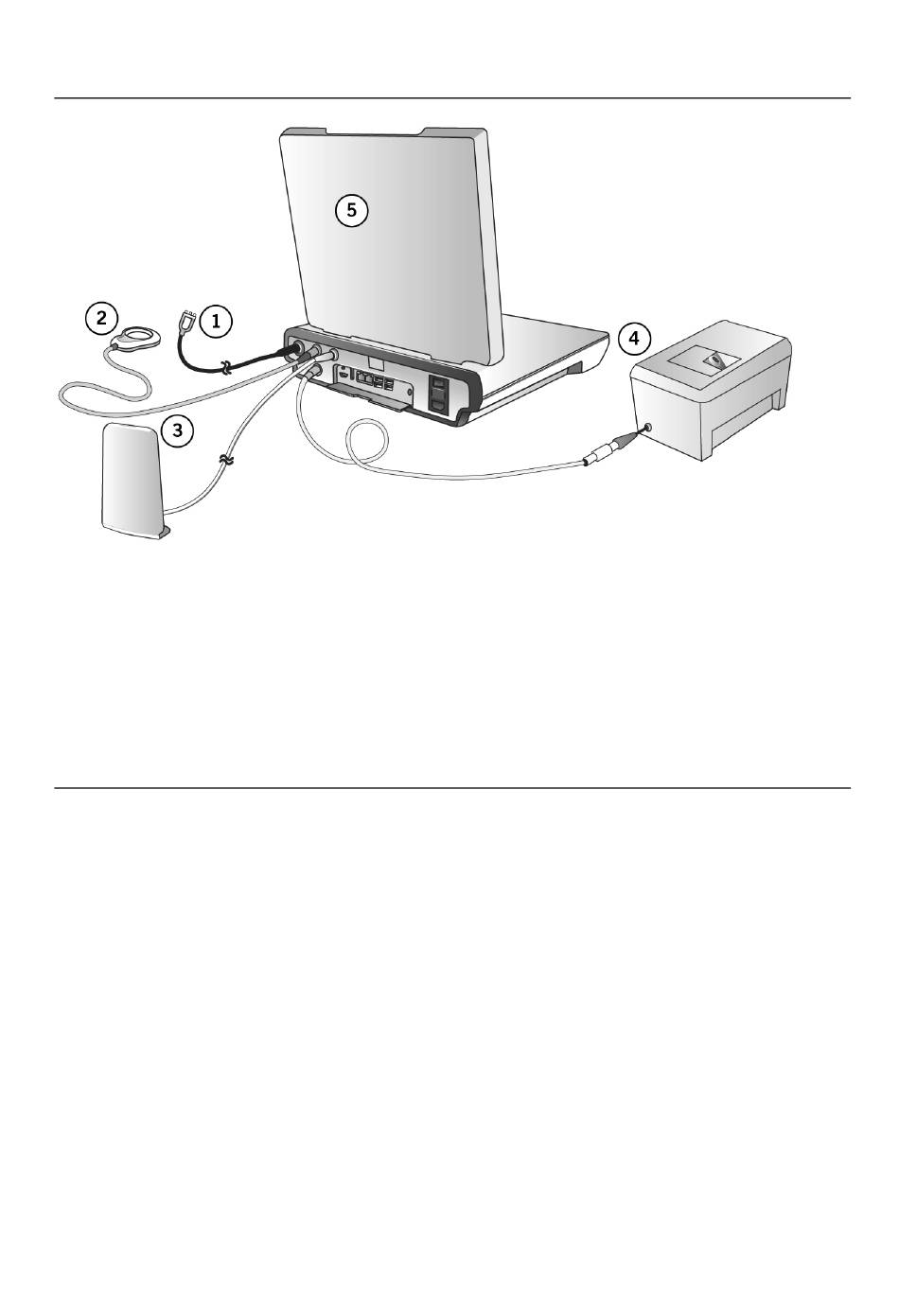

Abbildung 2. Anschlüsse zwischen dem Merlin™ 2 PCS und der Merlin-Antenne, dem
Telemetriekopf, dem Merlin PSA und den EKG-Kabeln.
1. EKG-Kabel, das am EKG-Eingang angeschlossen ist. Siehe Einrichtung des
Merlin 2 PCS (Seite 6).
2. Induktiver Telemetriekopf, der an der Schnittstelle für den induktiven
Telemetriekopf angeschlossen ist. Siehe Einrichtung des Merlin 2 PCS (Seite 6).
3. Merlin-Antenne, die an die HF-Telemetrieschnittstelle angeschlossen ist.
Siehe Einrichtung der HF-Kommunikation (Seite 10).
4. Merlin PSA, der an die PSA-Schnittstelle angeschlossen ist. Siehe Einrichtung des
Merlin 2 PCS (Seite 6).
5. Merlin 2 PCS
