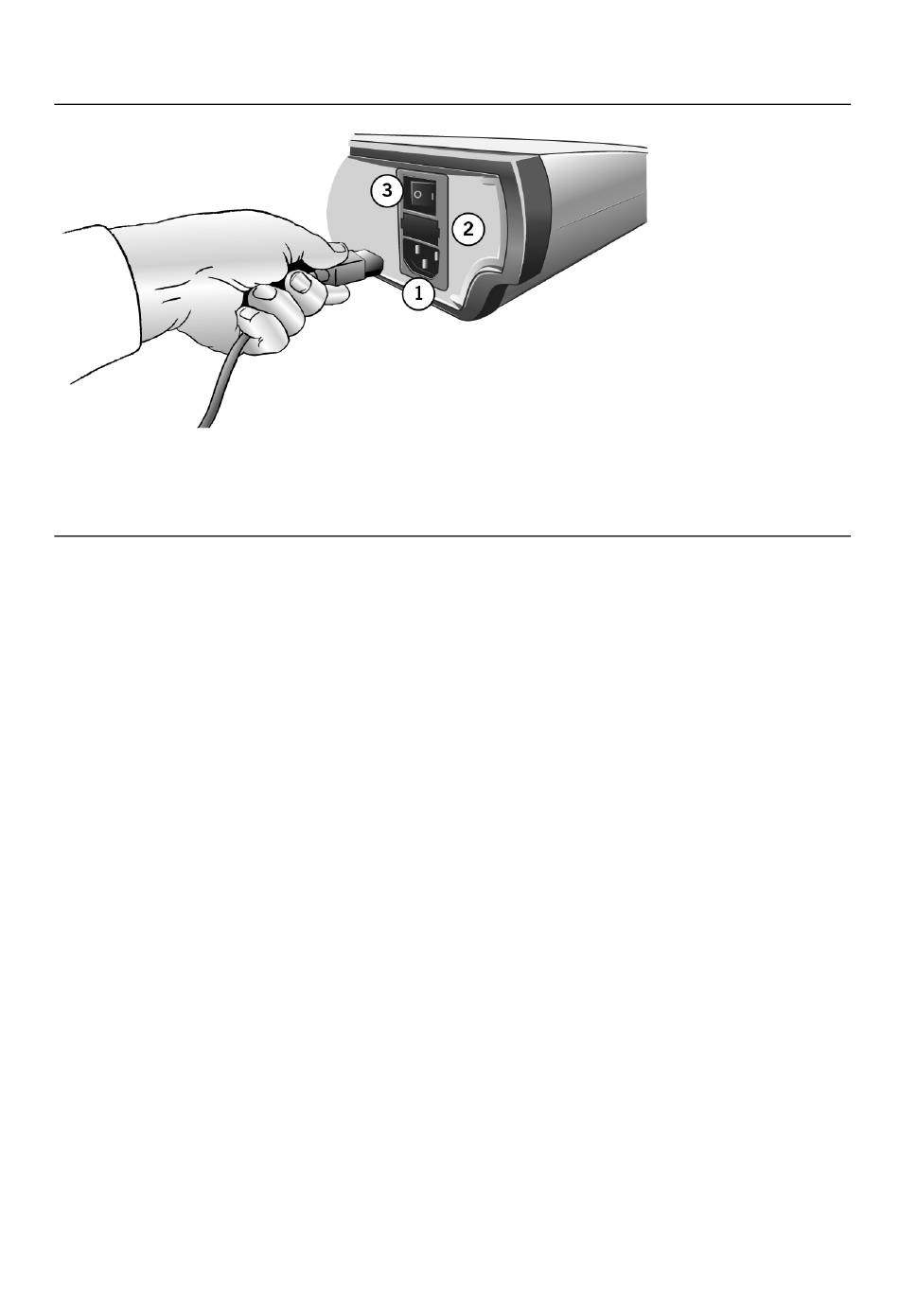

Abbildung 4. Netzanschluss, Sicherungshalter, Ein/Aus-Schalter
1. Netzanschluss
2. Sicherungshalter
3. Ein-/Aus-Schalter
3. An das Merlin 2 PCS kann ein 5-Kanal- oder ein 3-Kanal-EKG angeschlossen werden
(siehe unten).
Legen Sie mit dem 5-adrigen EKG-Kabel bis zu fünf EKG-Elektroden an den Patienten an:
rechter Arm, linker Arm, rechtes Bein und linkes Bein. Für die fünfte Elektrode, die
Brustelektrode, wählen Sie eine C-Position (siehe Abbildung unten).
Legen Sie mit dem 3-adrigen EKG-Kabel Elektroden an den rechten Arm, den linken Arm
und das rechte Bein an (Abbildung unten).
VORSICHT: Verwenden Sie nur EKG-Kabel, die in der Zubehörtabelle (Seite 33) dieses
Handbuchs aufgeführt sind, um das Merlin 2 PCS vor möglichen Schäden durch
Defibrillatorschocks zu schützen.
Verwenden Sie das Programmiergerät nicht als EKG-Monitor oder allgemeines
Diagnosegerät.
HINWEIS: Mit dem 3-adrigen EKG-Kabel wird nur der Vektor der Ableitung I auf dem
Bildschirm des Merlin 2 PCS angezeigt.
4. Schließen Sie die EKG-Ableitungen an die entsprechenden Elektroden an.
