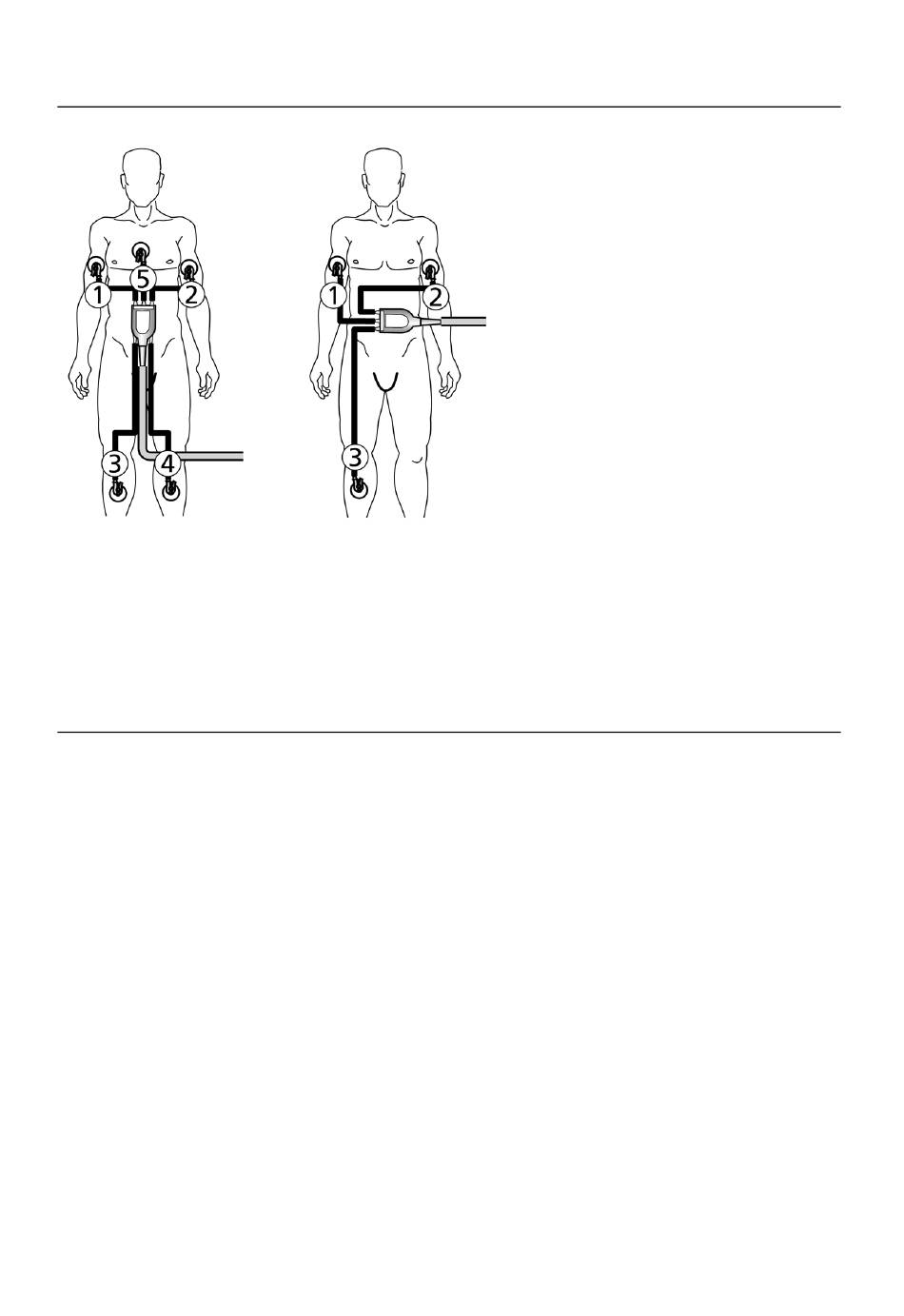

Abbildung 5. Farbkodierung und Position der EKG-Elektroden für 5-Kanal-EKG (links) und
3-Kanal-EKG (rechts)
1. R (Rot)
2. L (Gelb)
3. N (Schwarz)
4. F (Grün)
5. C (Weiß)
VORSICHT: Achten Sie darauf, dass die leitenden Teile der Elektroden oder Anschlüsse
nicht mit anderen leitenden Teilen, auch nicht mit dem Erdungskabel, in Berührung
kommen.
5. Schalten Sie das Gerät ein.
6. Öffnen Sie den Bildschirm, indem Sie die Verriegelung lösen.
Berühren Sie den Touchscreen mit Ihrer Fingerspitze oder einem Eingabestift. Benutzen
Sie zum Berühren des Touchscreens keine Kugelschreiber oder Bleistifte. Der Touchscreen
weist eine spezielle Beschichtung auf, die bei Kontakt mit anderen harten Oberflächen
beschädigt werden kann.
7. Drücken Sie auf dem Merlin™ 2 PCS-Bildschirm auf die Taste „Anzeige anpassen",
um die EKG-Kurvenform zu konfigurieren. Für weitere Informationen drücken Sie bei
eingeblendetem Bildschirm „Anzeige anpassen" oben auf dem Bildschirm die Taste „?".
