Hypertherm HyPerformance Plasma HPR400XD Betriebsanleitung Seite 243

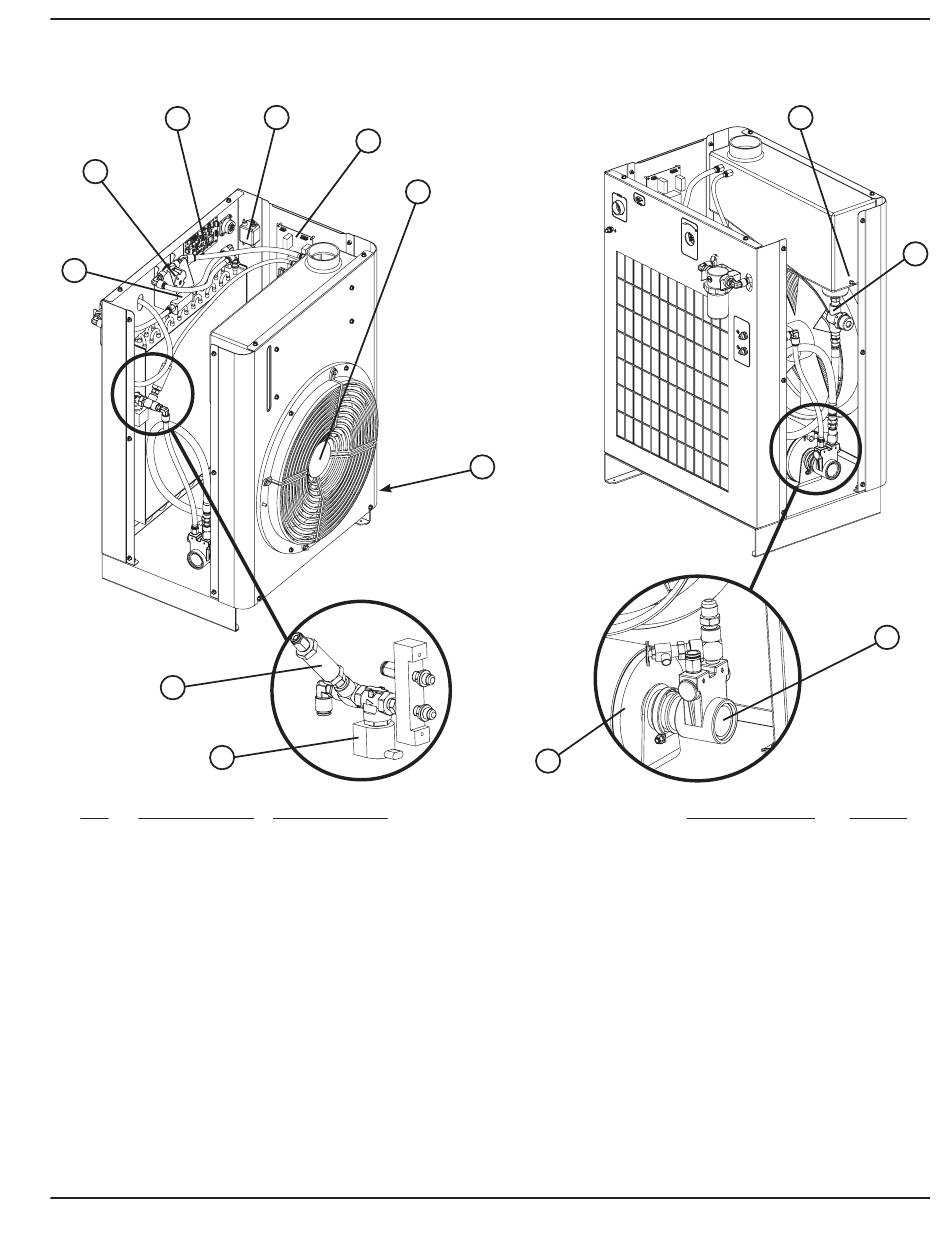

Kühler
3
2
1
12
11
Teil Teile-Nummer
1 006113
2 229235
3 141033
4 009040
5 041897
008756
6 027658
7 229224
8 027926
9 228171
10 228230
11 229229
12 006132
13 109207
031122
HPR400XD Manual Gas – 806171
4
5
6
Beschreibung
Absperrventil
Durchflusssensor: 23 l/min
Baukarte: Kühlersensor
EMI-Filter: 250 VAC, 2 A, einphasig
Baukarte: Konsolen-Stromverteiler
Sicherung: 5 A, 250 V (träge)
Lüfter: 240 V, 240 Watt, 2910 CFM
Temperatursensor
Filter-Baugruppe: 1/2 Zoll, NPT-Niedrigprofil
Set: Pumpe mit Klemme
Set: Motor mit Klemme, 1/3 PS
Magnetventil
Absperrventil (Umgehungsventil): 1/4 Zoll NPT, 200 psi
Kondensator (nicht sichtbar)
Pumpe zu Motorwellenkupplung (nicht abgebildet)
13
10
ERSATZTEILLISTE
7
Kennzeichnung Menge
FS1
F1
TS1
8
9
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
6-7
