5.

ELEKTRISCHER ANSCHLUSS

5.1 Beschreibung der Anschlüsse
Ub Betriebsspannung
0V Masseanschluss
A+ Ausgangssignal Kanal 1
A− Ausgangssignal Kanal 1 invertiert
B+ Ausgangssignal Kanal 2 (90° versetzt zu Kanal 1)
B− Ausgangssignal Kanal 2 invertiert
R+ nullimpuls (Referenzsignal)
R− Nullimpuls invertiert
nE+ System OK+ / Fehlerausgang
nE− System OK− / Fehlerausgang invertiert
SP+ DSL_OUT1 / Drehzahlschalter (Open-collector)
3)
SP− DSL_OUT2 / Drehzahlschalter (0V)
3)
SA RS485+ / Programmierschnittstelle
4)
SB RS485− / Programmierschnittstelle
4)
dnu nicht benutzen

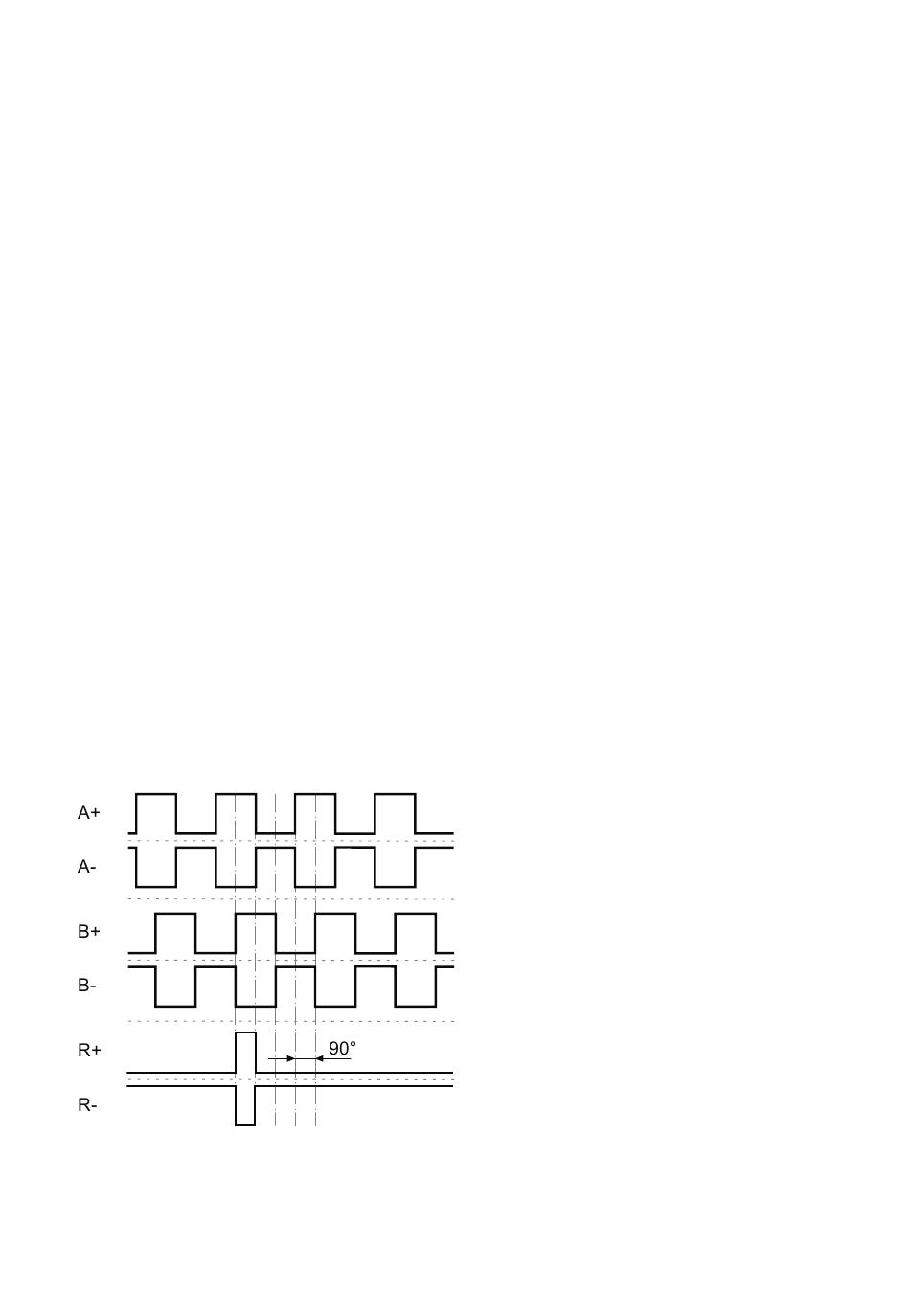

5.2 Ausgangssignale
Positive Drehrichtung bei Blick auf den Flansch (siehe Abmessungen)
Drehzahlschalter (Option)
3)
Programmierschnittstelle (nur HMG10P)
4)
MB258DE - 11196410, 21A1, Baumer_HMG10-Inc_DE_202103_MI_11196410
ELEKTRIScHER AnScHLUSS / BEScHREIBUnG DER AnScHLÜSSE
19/40
