MOnTAGE / POSITIOnSEInSTELLUnG DES STÜTZBLEcHES
4.
MONTAGE
4.1
Positionseinstellung des Stützbleches

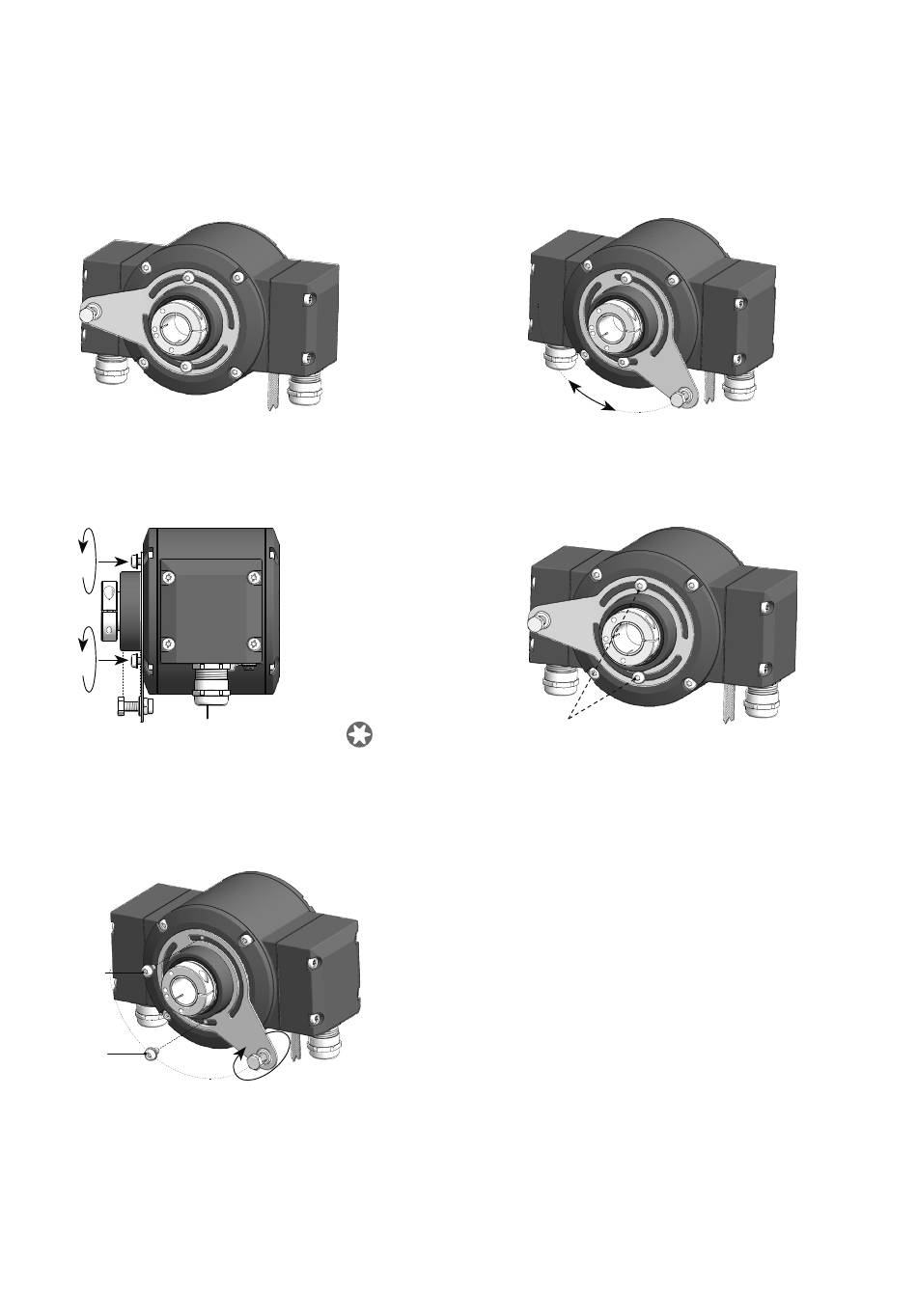

Schritt 1 (Auslieferungszustand)
Schritt 2
6b
6b
Schrauben (6b) lösen
Schritt 2.1 (Optional)
6b
6b
Schrauben (6b) komplett entfernen
Stützblech wenden und Schrauben
wieder leicht eindrehen
10/40
TX 20
MB258DE - 11196410, 21A1, Baumer_HMG10-Inc_DE_202103_MI_11196410
Schritt 3
360°
Stützblech an gewünschte Position drehen
Schritt 4
Schrauben festziehen (M
= 2���3 Nm)
t
