3.2.2.2- Anschluss des pH-Sets

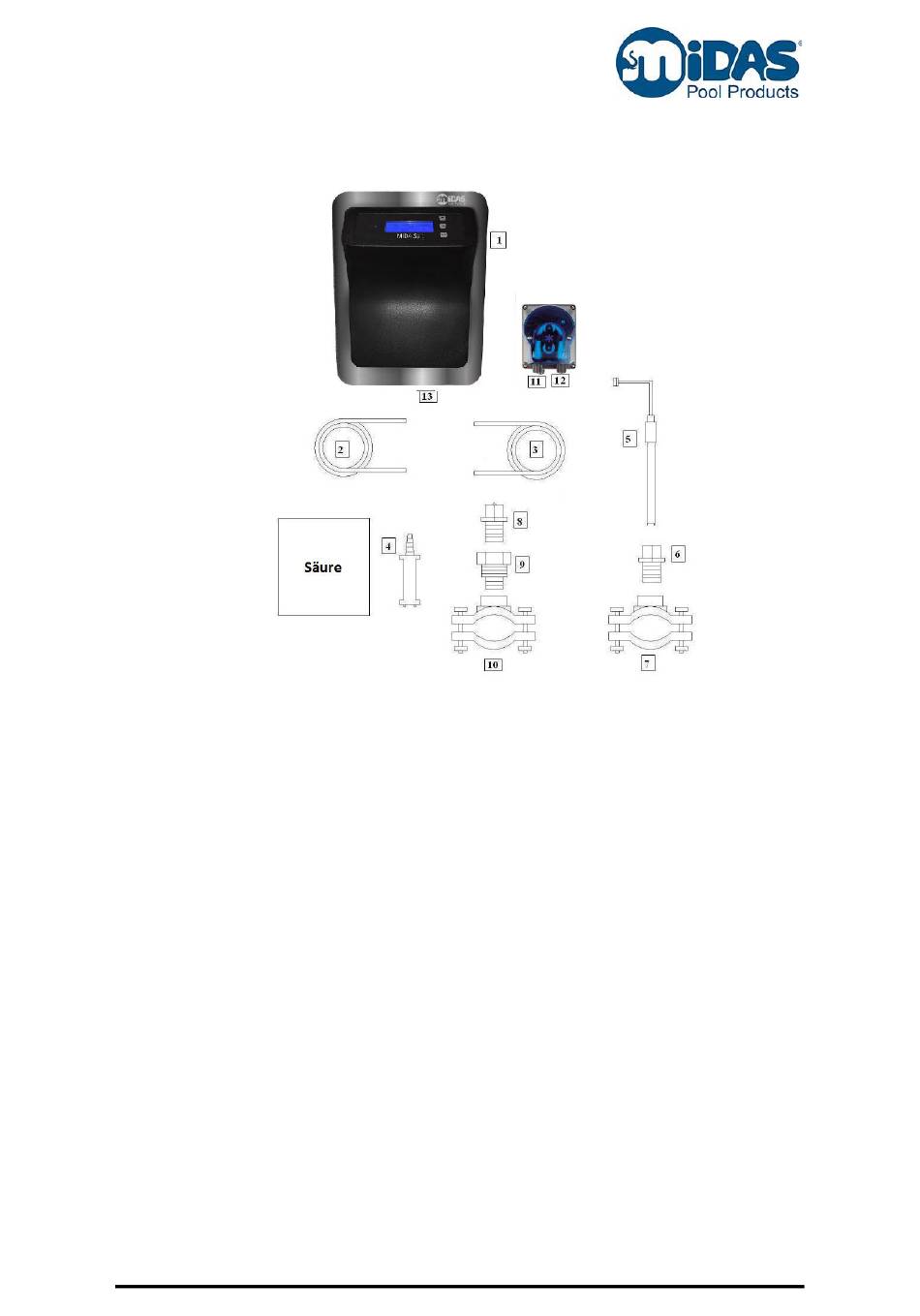

Nach dem Einbau der Anlage (1) müssen folgende Anschlüsse erfolgen.
1- Flansch (10) gemäß der Skizze des Hydraulikanschlusses mit der Rohrleitung
verbinden. Der Flansch (10) gehört zur Einspritzdüse und muss nach der
Elektrolysezelle angeschlossen werden.
2- Flansch (7) gemäß der Skizze des Hydraulikanschlusses mit der Rohrleitung
verbinden. Der Flansch (7) gehört zum pH-Sensor und muss vor
der Elektrolysezelle und nach dem Filter angeschlossen werden.
3- Ein Ende des Ansaugschlauchs (2) mit dem Eingang der pH-Steuerung (11)
verbinden.
4- Das andere Ende der Saugleitung (2) an den Saugfilter (4) anschließen.
5- Den Saugfilter (4) im SÄUREbehälter positionieren.
6- Ein Ende der Dosierleitung (3) an den Ausgang der pH-Steuerung (12)
anschließen.
7- Rohrnippel (9) im Flansch (10) positionieren.
8- Impfventil (8) im Rohrnippel (9) platzieren.
9- Das andere Ende der Dosierleitung (3) an das Impfventil anschließen.
10- Sensorhalter (6) im Flansch (7) positionieren.
11- pH-Sensor (5) im Sensorhalter (6) anbringen.
12- pH-Sensor-Anschluss (5) an den BNC-Anschluss (13) der Anlage anschließen.
