4
Installation
4.1
Montage
ACHTUNG: Montagehinweise
Setzen Sie die Sprechstelle keinen extremen Temperaturen aus (siehe „Technische Da-
ten").
Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
Für die Unterputzmontage wird das separat erhältliche Unterputz-Kit TSFB 10V benötigt.
Für die Aufputzmontage wird das separat erhältliche Aufputz-Kit TSSH 10V benötigt.
Berücksichtigen Sie bei der Installation, Montage und Konfiguration immer die jeweiligen
geltenden Normen.
Beachten Sie Vorsichtsmaßnahmen bei der Handhabung elektrostatisch gefährdeter
Bauelemente.
Die Sprechstelle darf nur von autorisiertem Fachpersonal installiert werden.
Stellen Sie sicher, dass das Mikrofon der Touchscreen-Sprechstelle nach unten ausgerich-
tet ist und nicht abgedeckt wird.
Der Klapp-Ferrit im Lieferumfang muss zur Einhaltung der EU-Richtlinien über dem LAN-
Kabel angebracht werden.
Stellen Sie sicher, dass die Funktionserde angeschlossen ist.
4.1.1

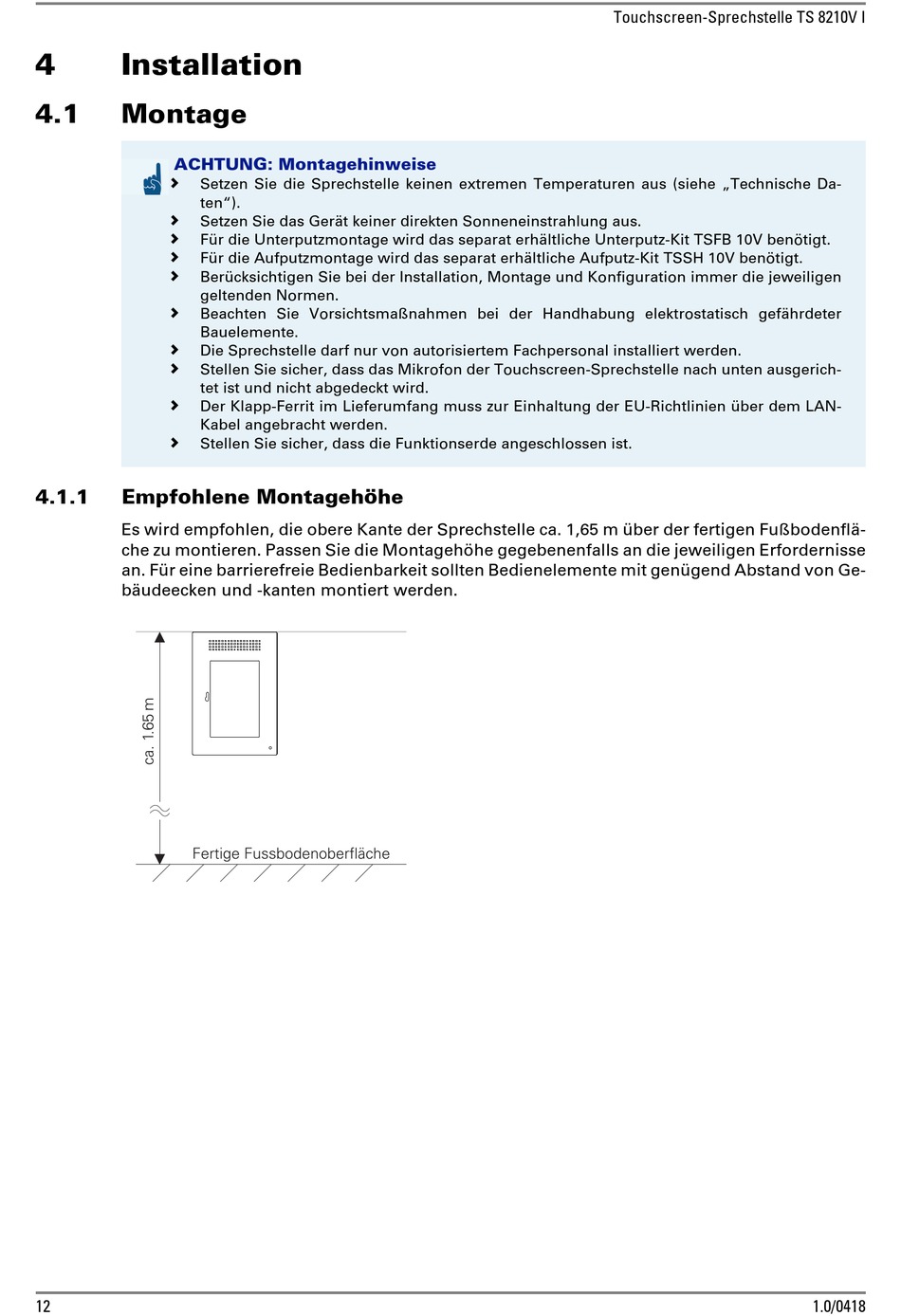

Empfohlene Montagehöhe
Es wird empfohlen, die obere Kante der Sprechstelle ca. 1,65 m über der fertigen Fußbodenflä-
che zu montieren. Passen Sie die Montagehöhe gegebenenfalls an die jeweiligen Erfordernisse
an. Für eine barrierefreie Bedienbarkeit sollten Bedienelemente mit genügend Abstand von Ge-
bäudeecken und -kanten montiert werden.
12
Touchscreen-Sprechstelle TS 8210V I
1.0/0418
