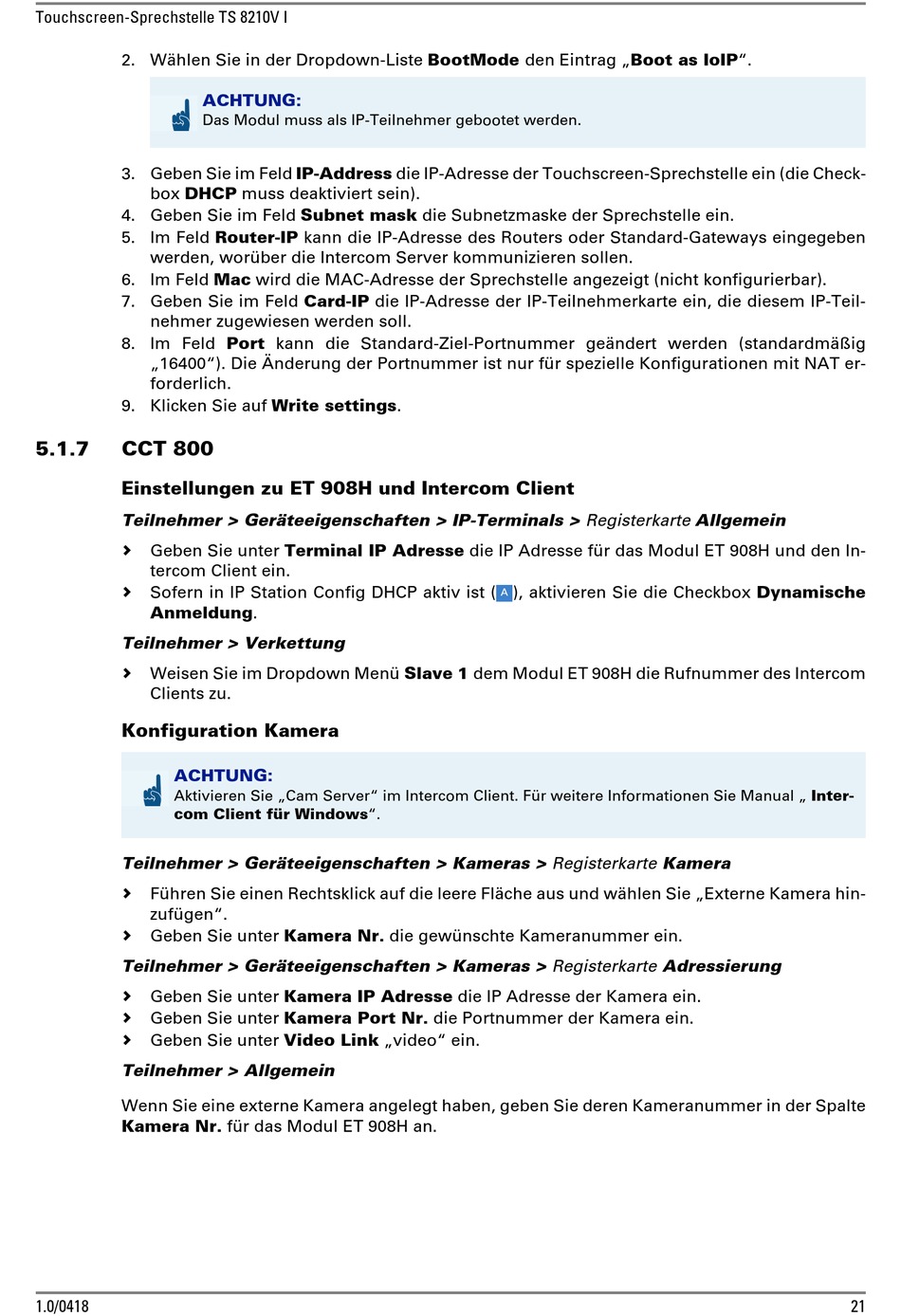

Touchscreen-Sprechstelle TS 8210V I
2. Wählen Sie in der Dropdown-Liste BootMode den Eintrag „Boot as IoIP".
ACHTUNG:
Das Modul muss als IP-Teilnehmer gebootet werden.
3. Geben Sie im Feld IP-Address die IP-Adresse der Touchscreen-Sprechstelle ein (die Check-
box DHCP muss deaktiviert sein).
4. Geben Sie im Feld Subnet mask die Subnetzmaske der Sprechstelle ein.
5. Im Feld Router-IP kann die IP-Adresse des Routers oder Standard-Gateways eingegeben
werden, worüber die Intercom Server kommunizieren sollen.
6. Im Feld Mac wird die MAC-Adresse der Sprechstelle angezeigt (nicht konfigurierbar).
7. Geben Sie im Feld Card-IP die IP-Adresse der IP-Teilnehmerkarte ein, die diesem IP-Teil-
nehmer zugewiesen werden soll.
8. Im Feld Port kann die Standard-Ziel-Portnummer geändert werden (standardmäßig
„16400"). Die Änderung der Portnummer ist nur für spezielle Konfigurationen mit NAT er-
forderlich.
9. Klicken Sie auf Write settings.
5.1.7
CCT 800
Einstellungen zu ET 908H und Intercom Client
Teilnehmer > Geräteeigenschaften > IP-Terminals > Registerkarte Allgemein
Geben Sie unter Terminal IP Adresse die IP Adresse für das Modul ET 908H und den In-
tercom Client ein.
Sofern in IP Station Config DHCP aktiv ist ( ), aktivieren Sie die Checkbox Dynamische
Anmeldung.
Teilnehmer > Verkettung
Weisen Sie im Dropdown Menü Slave 1 dem Modul ET 908H die Rufnummer des Intercom
Clients zu.
Konfiguration Kamera
ACHTUNG:
Aktivieren Sie „Cam Server" im Intercom Client. Für weitere Informationen Sie Manual „ Inter-
com Client für Windows".
Teilnehmer > Geräteeigenschaften > Kameras > Registerkarte Kamera
Führen Sie einen Rechtsklick auf die leere Fläche aus und wählen Sie „Externe Kamera hin-
zufügen".
Geben Sie unter Kamera Nr. die gewünschte Kameranummer ein.
Teilnehmer > Geräteeigenschaften > Kameras > Registerkarte Adressierung
Geben Sie unter Kamera IP Adresse die IP Adresse der Kamera ein.
Geben Sie unter Kamera Port Nr. die Portnummer der Kamera ein.
Geben Sie unter Video Link „video" ein.
Teilnehmer > Allgemein
Wenn Sie eine externe Kamera angelegt haben, geben Sie deren Kameranummer in der Spalte
Kamera Nr. für das Modul ET 908H an.
1.0/0418
A
21
