Touchscreen-Sprechstelle TS 8210V I
4.1.4

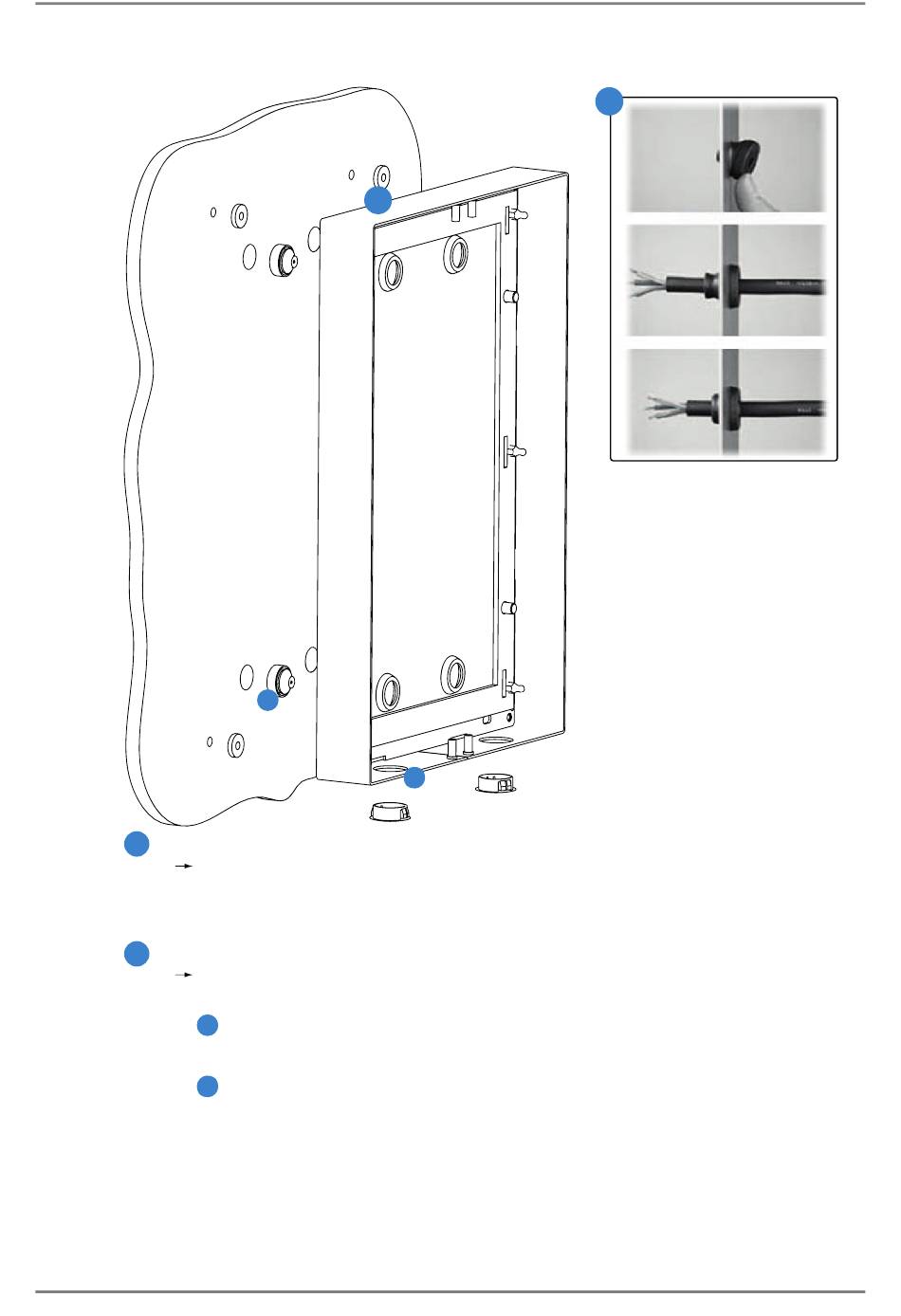

Montage des Aufputz-Kits TSSH 10V

1
..... Aufputz-Kit Metall
Montage mit Montage-Kit
Hinweis: - Bei Montage müssen sich die Kabeleinlässe auf der Unterseite befinden
2
..... IP65-Kabeldurchführung
Montage Kabeldurchführung siehe Grafik.
Hinweis: Pro Kabel muss eine Kabeldurchführung verwendet werden!
2a
2b
1.0/0418
1
2a
- Achten Sie darauf, dass das Mikrofon der Sprechstelle nach unten
ausgerichtet ist und nicht abgedeckt wird.
Wird der Kabeleinlass auf der Rückseite der Aufputzdose verwendet,
muss das Kabel vor der Montage der Aufputzdose in die Kabeldurchführung
eingeführt werden.
Wird der Kabeleinlass auf der Unterseite der Aufputzdose verwendet,
müssen die Kabeldurchführungen der Frontplatte verwendet werden (nicht abgebildet).
Hinweis: Kabeldurchführungen für die Aufputzdose müssen separat bestellt werden!
2b
2
Einsetzen
Kabel einführen
Dicht ziehen
15
