Touchscreen-Sprechstelle TS 8210V I

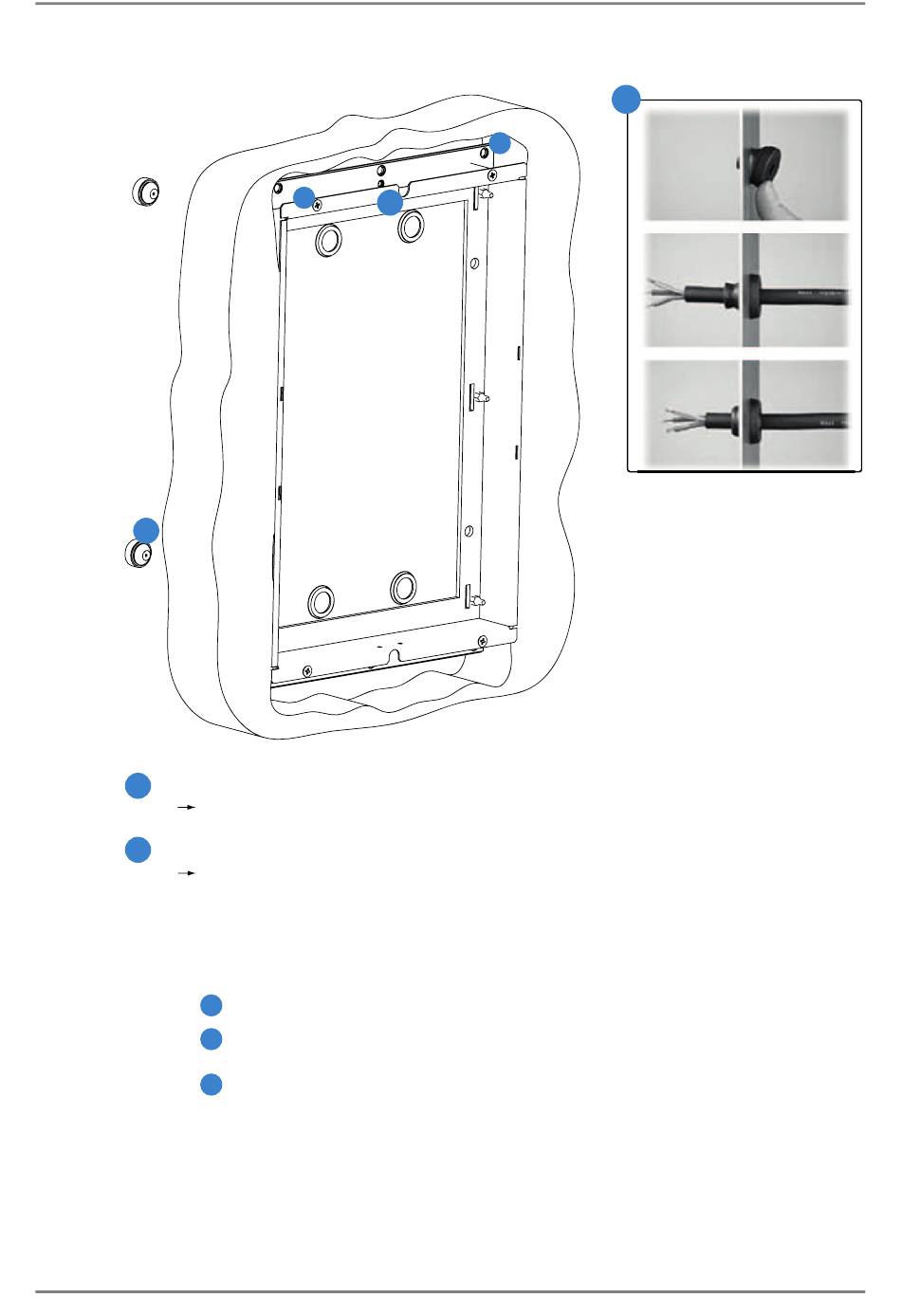

4.1.2 Montage des Unterputz-Kits TSFB 10V – Putzmontage
1
1
..... IP65-Kabeldurchführung
Montage Kabeldurchführung siehe Grafik.
Hinweis: Pro Kabel muss eine Kabeldurchführung verwendet werden!
2
..... Unterputzdose
Montage mit Montage-Kit
Hinweis: - Die Unterputzdose muss bündig mit der Wand montiert werden.
2a
2b
2c
1.0/0418
2a
2
- Achten Sie darauf, dass das Mikrofon der Sprechstelle nach unten
ausgerichtet ist und nicht abgedeckt wird.
Die Position des Mikrofons entnehmen Sie der jeweiligen Beipackbeschreibung.
- Benötigte Dichtmittel zur Abdichtung zwischen Wand und Unterputzdose
müssen von einem anderen Hersteller bezogen werden.
Verschrauben Sie Unterputzdose, Abstandshalter und Montagebügel miteinander.
Als Putzvorbereitung wird empfohlen, die Unterputzdose mit den Montageöffnungen
der Montagebügel an der Wand zu befestigen.
Vor dem Verputzen, muss der Putzdeckel eingesetzt werden (nicht in der Abbildung).
1
Einsetzen
2b
Kabel einführen
Dicht ziehen
