4.1.3
Montage des Unterputz-Kits TSFB 10V – Hohlwandmontage
Die Hohlwandmontage kann für Wände mit einer Wandstärke von bis zu 35 mm durchgeführt
werden. Im Fall von dickeren Wänden, wird die Montage mittels RAWL® M3x50 Federklapp-
dübel empfohlen (nicht im Lieferumfang).
2a
1
1
..... IP65-Kabeldurchführung

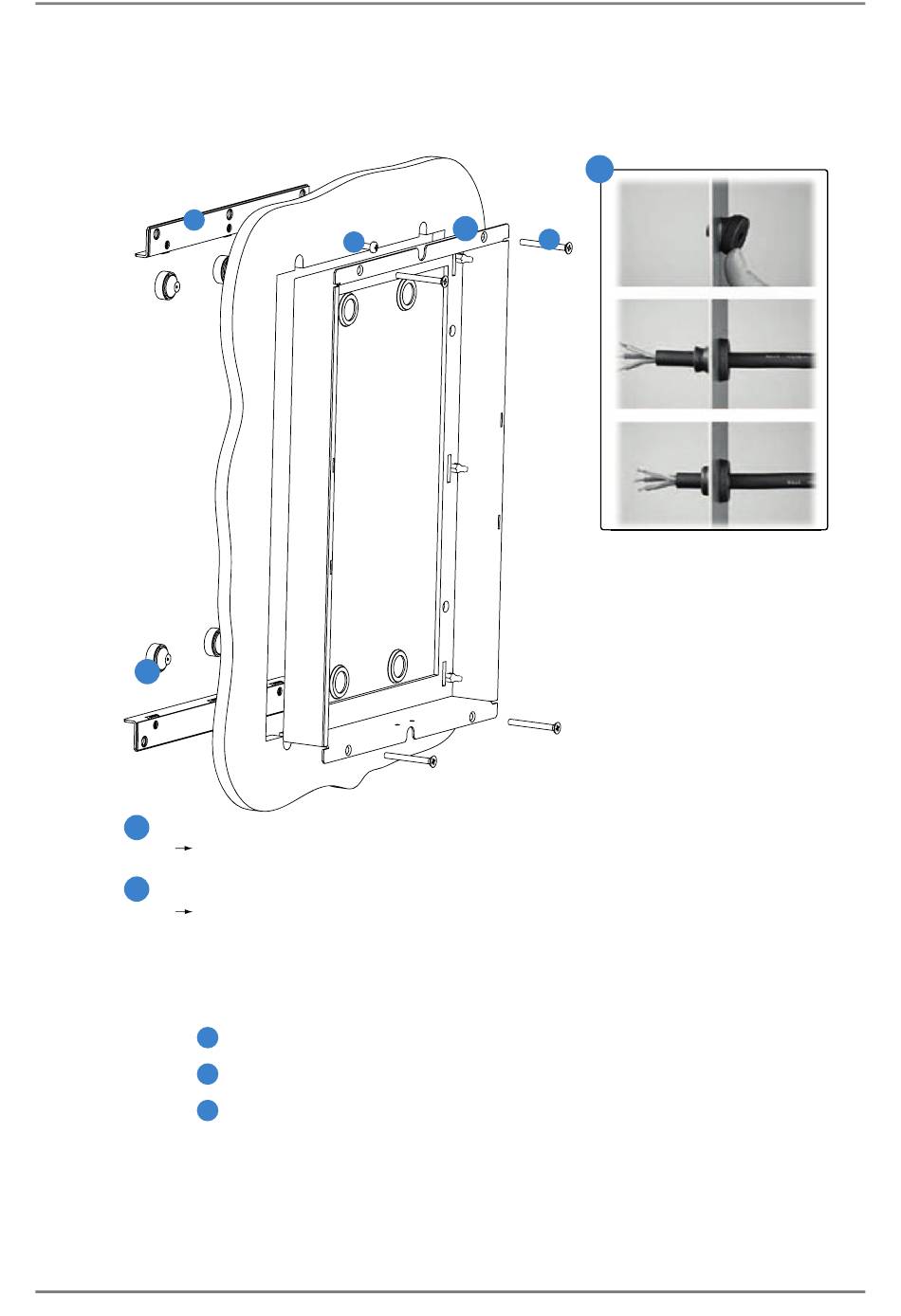

Montage Kabeldurchführung siehe Grafik.
Hinweis: - Pro Kabel muss eine Kabeldurchführung verwendet werden!
2
..... Unterputz-Kit
Montage mit Montage-Kit
Hinweis: - Das Unterputz-Kit muss bündig mit der Wand montiert werden.
2a
2b
2c
14
2b
- Achten Sie darauf, dass das Mikrofon des Touch Terminals nach unten
ausgerichtet ist und nicht abgedeckt wird.
Die Position des Mikrofons entnehmen Sie der jeweiligen Beipackbeschreibung.
- Benötigte Dichtmittel zur Abdichtung zwischen Wand und Unterputzdose
müssen von einem anderen Hersteller bezogen werden.
Kleben Sie die Montagebügel auf die Rückseite der Wand.
Zusätzlich ist es möglich, die Montagebügel mit der Wand zu verschrauben.
Befestigen Sie die Unterputzdose mit den 4 Befestigungsschrauben.
Touchscreen-Sprechstelle TS 8210V I
1
Einsetzen
2
2c
Kabel einführen
Dicht ziehen
