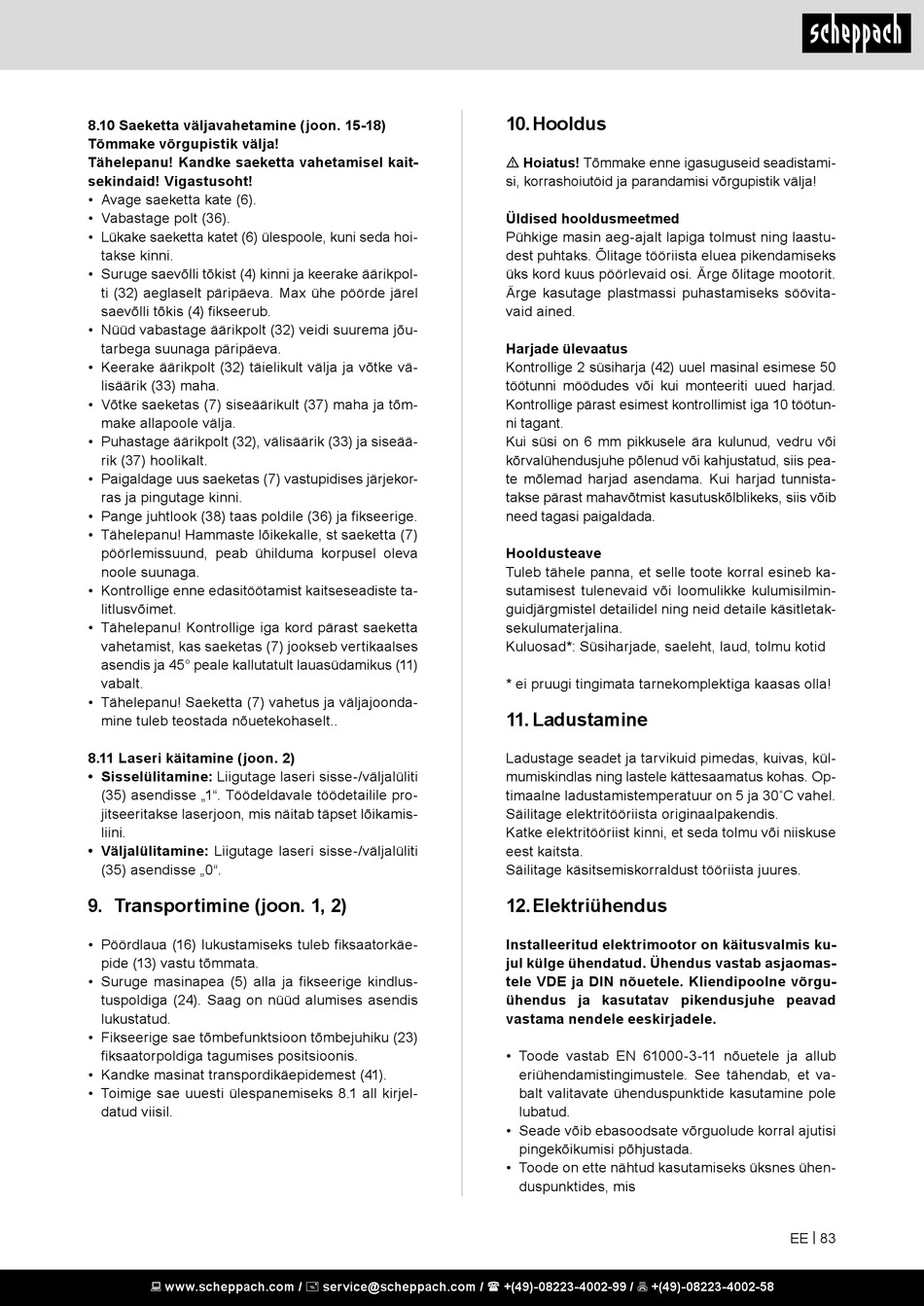

8.10 Saeketta väljavahetamine (joon. 15-18)
Tõmmake võrgupistik välja!
Tähelepanu! Kandke saeketta vahetamisel kait-
sekindaid! Vigastusoht!
• Avage saeketta kate (6).
• Vabastage polt (36).
• Lükake saeketta katet (6) ülespoole, kuni seda hoi-
takse kinni.
• Suruge saevõlli tõkist (4) kinni ja keerake äärikpol-
ti (32) aeglaselt päripäeva. Max ühe pöörde järel
saevõlli tõkis (4) fikseerub.
• Nüüd vabastage äärikpolt (32) veidi suurema jõu-
tarbega suunaga päripäeva.
• Keerake äärikpolt (32) täielikult välja ja võtke vä-
lisäärik (33) maha.
• Võtke saeketas (7) siseäärikult (37) maha ja tõm-
make allapoole välja.
• Puhastage äärikpolt (32), välisäärik (33) ja siseää-
rik (37) hoolikalt.
• Paigaldage uus saeketas (7) vastupidises järjekor-
ras ja pingutage kinni.
• Pange juhtlook (38) taas poldile (36) ja fikseerige.
• Tähelepanu! Hammaste lõikekalle, st saeketta (7)
pöörlemissuund, peab ühilduma korpusel oleva
noole suunaga.
• Kontrollige enne edasitöötamist kaitseseadiste ta-
litlusvõimet.
• Tähelepanu! Kontrollige iga kord pärast saeketta
vahetamist, kas saeketas (7) jookseb vertikaalses
asendis ja 45° peale kallutatult lauasüdamikus (11)
vabalt.
• Tähelepanu! Saeketta (7) vahetus ja väljajoonda-
mine tuleb teostada nõuetekohaselt..
8.11 Laseri käitamine (joon. 2)
• Sisselülitamine: Liigutage laseri sisse-/väljalüliti
(35) asendisse „1". Töödeldavale töödetailile pro-
jitseeritakse laserjoon, mis näitab täpset lõikamis-
liini.
• Väljalülitamine: Liigutage laseri sisse-/väljalüliti
(35) asendisse „0".
9. Transportimine (joon. 1, 2)
• Pöördlaua (16) lukustamiseks tuleb fiksaatorkäe-
pide (13) vastu tõmmata.
• Suruge masinapea (5) alla ja fikseerige kindlus-
tuspoldiga (24). Saag on nüüd alumises asendis
lukustatud.
• Fikseerige sae tõmbefunktsioon tõmbejuhiku (23)
fiksaatorpoldiga tagumises positsioonis.
• Kandke masinat transpordikäepidemest (41).
• Toimige sae uuesti ülespanemiseks 8.1 all kirjel-
datud viisil.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

10. Hooldus

m Hoiatus! Tõmmake enne igasuguseid seadistami-
si, korrashoiutöid ja parandamisi võrgupistik välja!
Üldised hooldusmeetmed
Pühkige masin aeg-ajalt lapiga tolmust ning laastu-
dest puhtaks. Õlitage tööriista eluea pikendamiseks
üks kord kuus pöörlevaid osi. Ärge õlitage mootorit.
Ärge kasutage plastmassi puhastamiseks söövita-
vaid ained.
Harjade ülevaatus
Kontrollige 2 süsiharja (42) uuel masinal esimese 50
töötunni möödudes või kui monteeriti uued harjad.
Kontrollige pärast esimest kontrollimist iga 10 töötun-
ni tagant.
Kui süsi on 6 mm pikkusele ära kulunud, vedru või
kõrvalühendusjuhe põlenud või kahjustatud, siis pea-
te mõlemad harjad asendama. Kui harjad tunnista-
takse pärast mahavõtmist kasutuskõlblikeks, siis võib
need tagasi paigaldada.
Hooldusteave
Tuleb tähele panna, et selle toote korral esineb ka-
sutamisest tulenevaid või loomulikke kulumisilmin-
guidjärgmistel detailidel ning neid detaile käsitletak-
sekulumaterjalina.
Kuluosad*: Süsiharjade, saeleht, laud, tolmu kotid
* ei pruugi tingimata tarnekomplektiga kaasas olla!

11. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, kül-
mumiskindlas ning lastele kättesaamatus kohas. Op-
timaalne ladustamistemperatuur on 5 ja 30˚C vahel.
Säilitage elektritööriista originaalpakendis.
Katke elektritööriist kinni, et seda tolmu või niiskuse
eest kaitsta.
Säilitage käsitsemiskorraldust tööriista juures.
12. Elektriühendus
Installeeritud elektrimootor on käitusvalmis ku-
jul külge ühendatud. Ühendus vastab asjaomas-
tele VDE ja DIN nõuetele. Kliendipoolne võrgu-
ühendus ja kasutatav pikendusjuhe peavad
vastama nendele eeskirjadele.
• Toode vastab EN 61000-3-11 nõuetele ja allub
eriühendamistingimustele. See tähendab, et va-
balt valitavate ühenduspunktide kasutamine pole
lubatud.
• Seade võib ebasoodsate võrguolude korral ajutisi
pingekõikumisi põhjustada.
• Toode on ette nähtud kasutamiseks üksnes ühen-
duspunktides, mis
EE | 83
