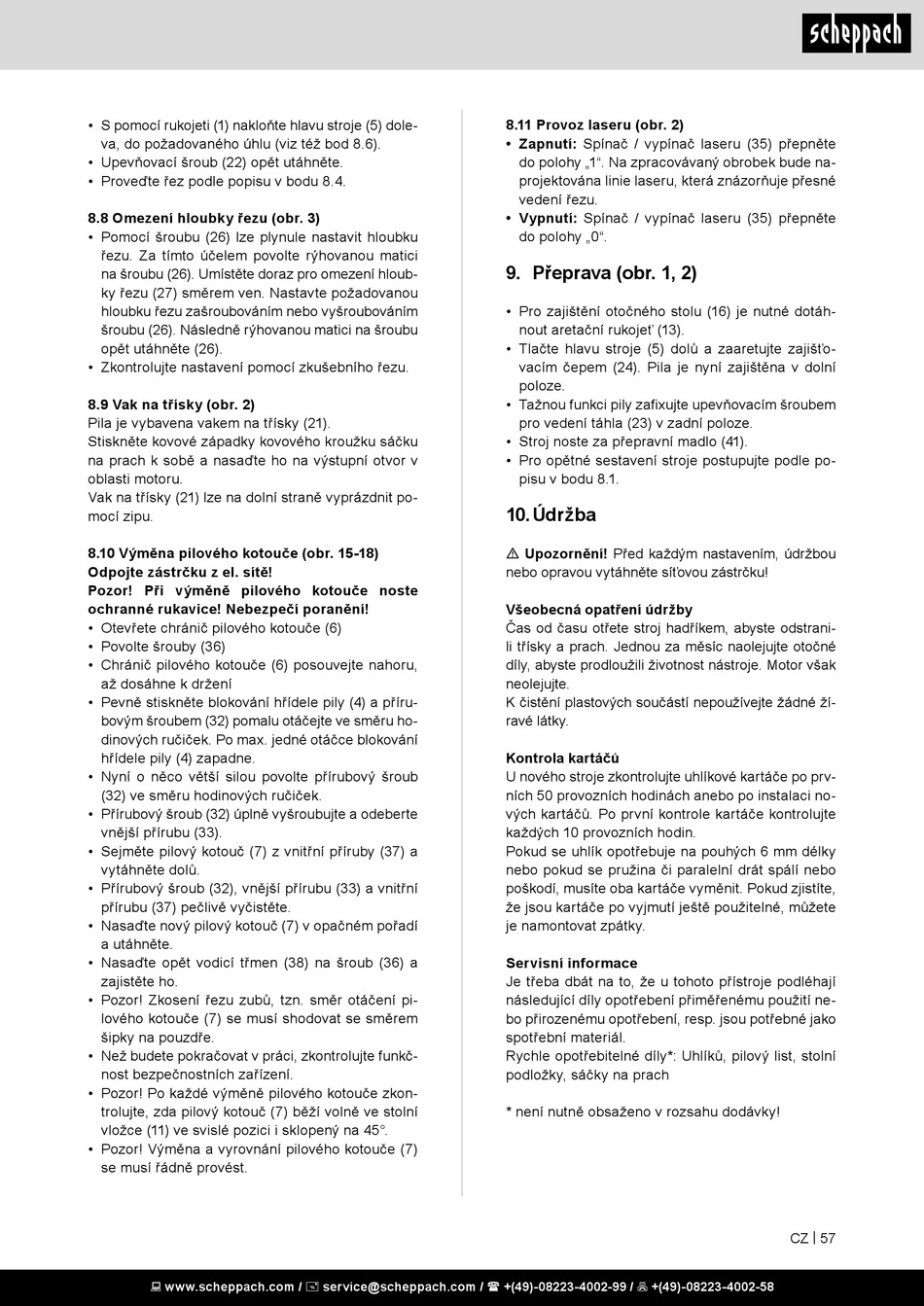

• S pomocí rukojeti (1) nakloňte hlavu stroje (5) dole-
va, do požadovaného úhlu (viz též bod 8.6).
• Upevňovací šroub (22) opět utáhněte.
• Proveďte řez podle popisu v bodu 8.4.
8.8 Omezení hloubky řezu (obr. 3)
• Pomocí šroubu (26) lze plynule nastavit hloubku
řezu. Za tímto účelem povolte rýhovanou matici
na šroubu (26). Umístěte doraz pro omezení hloub-
ky řezu (27) směrem ven. Nastavte požadovanou
hloubku řezu zašroubováním nebo vyšroubováním
šroubu (26). Následně rýhovanou matici na šroubu
opět utáhněte (26).
• Zkontrolujte nastavení pomocí zkušebního řezu.
8.9 Vak na třísky (obr. 2)
Pila je vybavena vakem na třísky (21).
Stiskněte kovové západky kovového kroužku sáčku
na prach k sobě a nasaďte ho na výstupní otvor v
oblasti motoru.
Vak na třísky (21) lze na dolní straně vyprázdnit po-
mocí zipu.
8.10 Výměna pilového kotouče (obr. 15-18)
Odpojte zástrčku z el. sítě!
Pozor! Při výměně pilového kotouče noste
ochranné rukavice! Nebezpečí poranění!
• Otevřete chránič pilového kotouče (6)
• Povolte šrouby (36)
• Chránič pilového kotouče (6) posouvejte nahoru,
až dosáhne k držení
• Pevně stiskněte blokování hřídele pily (4) a příru-
bovým šroubem (32) pomalu otáčejte ve směru ho-
dinových ručiček. Po max. jedné otáčce blokování
hřídele pily (4) zapadne.
• Nyní o něco větší silou povolte přírubový šroub
(32) ve směru hodinových ručiček.
• Přírubový šroub (32) úplně vyšroubujte a odeberte
vnější přírubu (33).
• Sejměte pilový kotouč (7) z vnitřní příruby (37) a
vytáhněte dolů.
• Přírubový šroub (32), vnější přírubu (33) a vnitřní
přírubu (37) pečlivě vyčistěte.
• Nasaďte nový pilový kotouč (7) v opačném pořadí
a utáhněte.
• Nasaďte opět vodicí třmen (38) na šroub (36) a
zajistěte ho.
• Pozor! Zkosení řezu zubů, tzn. směr otáčení pi-
lového kotouče (7) se musí shodovat se směrem
šipky na pouzdře.
• Než budete pokračovat v práci, zkontrolujte funkč-
nost bezpečnostních zařízení.
• Pozor! Po každé výměně pilového kotouče zkon-
trolujte, zda pilový kotouč (7) běží volně ve stolní
vložce (11) ve svislé pozici i sklopený na 45°.
• Pozor! Výměna a vyrovnání pilového kotouče (7)
se musí řádně provést.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.11 Provoz laseru (obr. 2)
• Zapnutí: Spínač / vypínač laseru (35) přepněte
do polohy „1". Na zpracovávaný obrobek bude na-
projektována linie laseru, která znázorňuje přesné
vedení řezu.
• Vypnutí: Spínač / vypínač laseru (35) přepněte
do polohy „0".
9. Přeprava (obr. 1, 2)
• Pro zajištění otočného stolu (16) je nutné dotáh-
nout aretační rukojeť (13).
• Tlačte hlavu stroje (5) dolů a zaaretujte zajišťo-
vacím čepem (24). Pila je nyní zajištěna v dolní
poloze.
• Tažnou funkci pily zafixujte upevňovacím šroubem
pro vedení táhla (23) v zadní poloze.
• Stroj noste za přepravní madlo (41).
• Pro opětné sestavení stroje postupujte podle po-
pisu v bodu 8.1.
10. Údržba
m Upozornění! Před každým nastavením, údržbou
nebo opravou vytáhněte síťovou zástrčku!
Všeobecná opatření údržby
Čas od času otřete stroj hadříkem, abyste odstrani-
li třísky a prach. Jednou za měsíc naolejujte otočné
díly, abyste prodloužili životnost nástroje. Motor však
neolejujte.
K čistění plastových součástí nepoužívejte žádné ží-
ravé látky.
Kontrola kartáčů
U nového stroje zkontrolujte uhlíkové kartáče po prv-
ních 50 provozních hodinách anebo po instalaci no-
vých kartáčů. Po první kontrole kartáče kontrolujte
každých 10 provozních hodin.
Pokud se uhlík opotřebuje na pouhých 6 mm délky
nebo pokud se pružina či paralelní drát spálí nebo
poškodí, musíte oba kartáče vyměnit. Pokud zjistíte,
že jsou kartáče po vyjmutí ještě použitelné, můžete
je namontovat zpátky.
Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají
následující díly opotřebení přiměřenému použití ne-
bo přirozenému opotřebení, resp. jsou potřebné jako
spotřební materiál.
Rychle opotřebitelné díly*: Uhlíků, pilový list, stolní
podložky, sáčky na prach
* není nutně obsaženo v rozsahu dodávky!
CZ | 57
