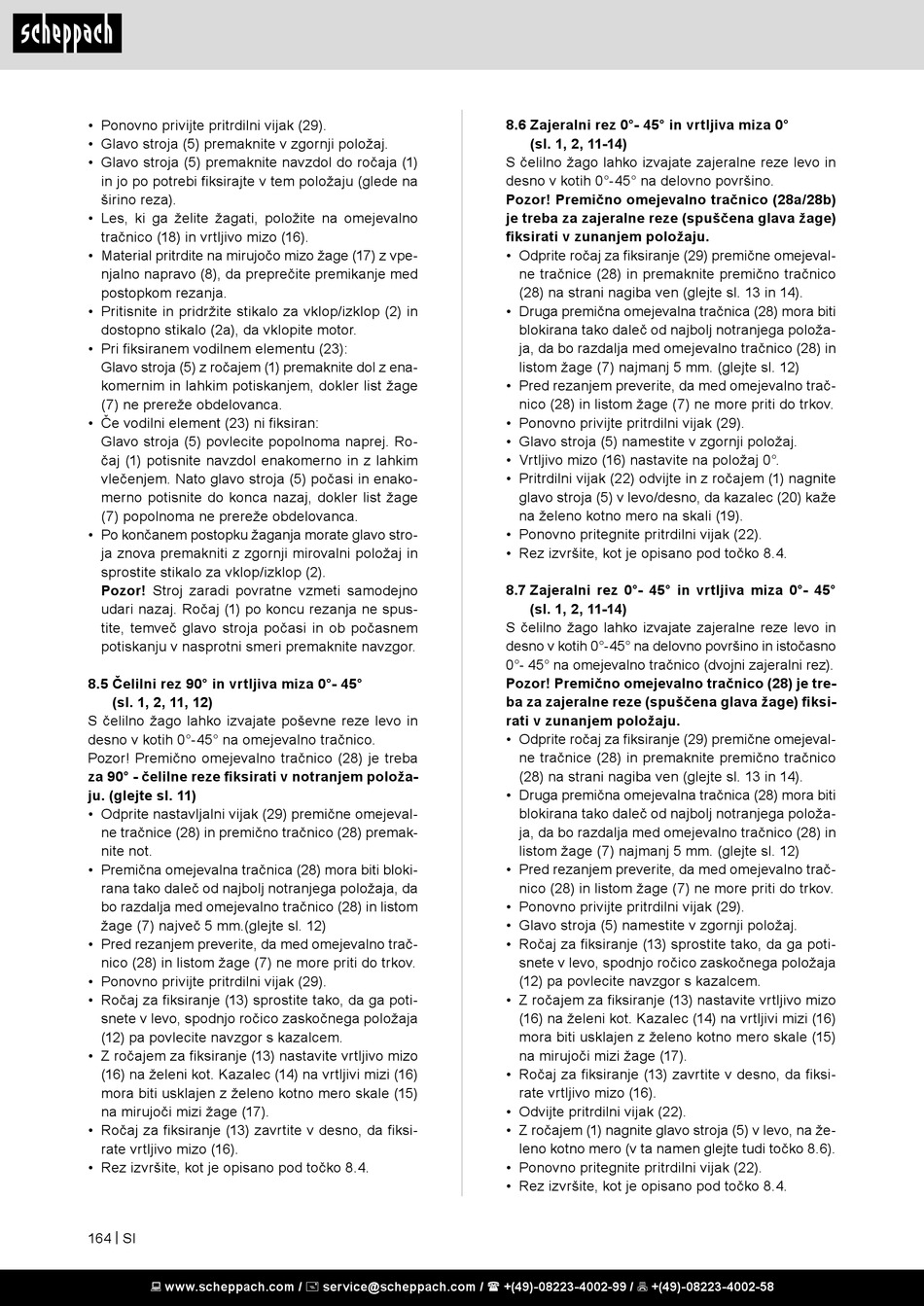

• Ponovno privijte pritrdilni vijak (29).
• Glavo stroja (5) premaknite v zgornji položaj.
• Glavo stroja (5) premaknite navzdol do ročaja (1)
in jo po potrebi fiksirajte v tem položaju (glede na
širino reza).
• Les, ki ga želite žagati, položite na omejevalno
tračnico (18) in vrtljivo mizo (16).
• Material pritrdite na mirujočo mizo žage (17) z vpe-
njalno napravo (8), da preprečite premikanje med
postopkom rezanja.
• Pritisnite in pridržite stikalo za vklop/izklop (2) in
dostopno stikalo (2a), da vklopite motor.
• Pri fiksiranem vodilnem elementu (23):
Glavo stroja (5) z ročajem (1) premaknite dol z ena-
komernim in lahkim potiskanjem, dokler list žage
(7) ne prereže obdelovanca.
• Če vodilni element (23) ni fiksiran:
Glavo stroja (5) povlecite popolnoma naprej. Ro-
čaj (1) potisnite navzdol enakomerno in z lahkim
vlečenjem. Nato glavo stroja (5) počasi in enako-
merno potisnite do konca nazaj, dokler list žage
(7) popolnoma ne prereže obdelovanca.
• Po končanem postopku žaganja morate glavo stro-
ja znova premakniti z zgornji mirovalni položaj in
sprostite stikalo za vklop/izklop (2).
Pozor! Stroj zaradi povratne vzmeti samodejno
udari nazaj. Ročaj (1) po koncu rezanja ne spus-
tite, temveč glavo stroja počasi in ob počasnem
potiskanju v nasprotni smeri premaknite navzgor.
8.5 Čelilni rez 90° in vrtljiva miza 0°- 45°
(sl. 1, 2, 11, 12)
S čelilno žago lahko izvajate poševne reze levo in
desno v kotih 0°-45° na omejevalno tračnico.
Pozor! Premično omejevalno tračnico (28) je treba
za 90° - čelilne reze fiksirati v notranjem položa-
ju. (glejte sl. 11)
• Odprite nastavljalni vijak (29) premične omejeval-
ne tračnice (28) in premično tračnico (28) premak-
nite not.
• Premična omejevalna tračnica (28) mora biti bloki-
rana tako daleč od najbolj notranjega položaja, da
bo razdalja med omejevalno tračnico (28) in listom
žage (7) največ 5 mm.(glejte sl. 12)
• Pred rezanjem preverite, da med omejevalno trač-
nico (28) in listom žage (7) ne more priti do trkov.
• Ponovno privijte pritrdilni vijak (29).
• Ročaj za fiksiranje (13) sprostite tako, da ga poti-
snete v levo, spodnjo ročico zaskočnega položaja
(12) pa povlecite navzgor s kazalcem.
• Z ročajem za fiksiranje (13) nastavite vrtljivo mizo
(16) na želeni kot. Kazalec (14) na vrtljivi mizi (16)
mora biti usklajen z želeno kotno mero skale (15)
na mirujoči mizi žage (17).
• Ročaj za fiksiranje (13) zavrtite v desno, da fiksi-
rate vrtljivo mizo (16).
• Rez izvršite, kot je opisano pod točko 8.4.
164 | SI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.6 Zajeralni rez 0°- 45° in vrtljiva miza 0°
(sl. 1, 2, 11-14)
S čelilno žago lahko izvajate zajeralne reze levo in
desno v kotih 0°-45° na delovno površino.
Pozor! Premično omejevalno tračnico (28a/28b)
je treba za zajeralne reze (spuščena glava žage)
fiksirati v zunanjem položaju.
• Odprite ročaj za fiksiranje (29) premične omejeval-
ne tračnice (28) in premaknite premično tračnico
(28) na strani nagiba ven (glejte sl. 13 in 14).
• Druga premična omejevalna tračnica (28) mora biti
blokirana tako daleč od najbolj notranjega položa-
ja, da bo razdalja med omejevalno tračnico (28) in
listom žage (7) najmanj 5 mm. (glejte sl. 12)
• Pred rezanjem preverite, da med omejevalno trač-
nico (28) in listom žage (7) ne more priti do trkov.
• Ponovno privijte pritrdilni vijak (29).
• Glavo stroja (5) namestite v zgornji položaj.
• Vrtljivo mizo (16) nastavite na položaj 0°.
• Pritrdilni vijak (22) odvijte in z ročajem (1) nagnite
glavo stroja (5) v levo/desno, da kazalec (20) kaže
na želeno kotno mero na skali (19).
• Ponovno pritegnite pritrdilni vijak (22).
• Rez izvršite, kot je opisano pod točko 8.4.
8.7 Zajeralni rez 0°- 45° in vrtljiva miza 0°- 45°
(sl. 1, 2, 11-14)
S čelilno žago lahko izvajate zajeralne reze levo in
desno v kotih 0°-45° na delovno površino in istočasno
0°- 45° na omejevalno tračnico (dvojni zajeralni rez).
Pozor! Premično omejevalno tračnico (28) je tre-
ba za zajeralne reze (spuščena glava žage) fiksi-
rati v zunanjem položaju.
• Odprite ročaj za fiksiranje (29) premične omejeval-
ne tračnice (28) in premaknite premično tračnico
(28) na strani nagiba ven (glejte sl. 13 in 14).
• Druga premična omejevalna tračnica (28) mora biti
blokirana tako daleč od najbolj notranjega položa-
ja, da bo razdalja med omejevalno tračnico (28) in
listom žage (7) najmanj 5 mm. (glejte sl. 12)
• Pred rezanjem preverite, da med omejevalno trač-
nico (28) in listom žage (7) ne more priti do trkov.
• Ponovno privijte pritrdilni vijak (29).
• Glavo stroja (5) namestite v zgornji položaj.
• Ročaj za fiksiranje (13) sprostite tako, da ga poti-
snete v levo, spodnjo ročico zaskočnega položaja
(12) pa povlecite navzgor s kazalcem.
• Z ročajem za fiksiranje (13) nastavite vrtljivo mizo
(16) na želeni kot. Kazalec (14) na vrtljivi mizi (16)
mora biti usklajen z želeno kotno mero skale (15)
na mirujoči mizi žage (17).
• Ročaj za fiksiranje (13) zavrtite v desno, da fiksi-
rate vrtljivo mizo (16).
• Odvijte pritrdilni vijak (22).
• Z ročajem (1) nagnite glavo stroja (5) v levo, na že-
leno kotno mero (v ta namen glejte tudi točko 8.6).
• Ponovno pritegnite pritrdilni vijak (22).
• Rez izvršite, kot je opisano pod točko 8.4.
