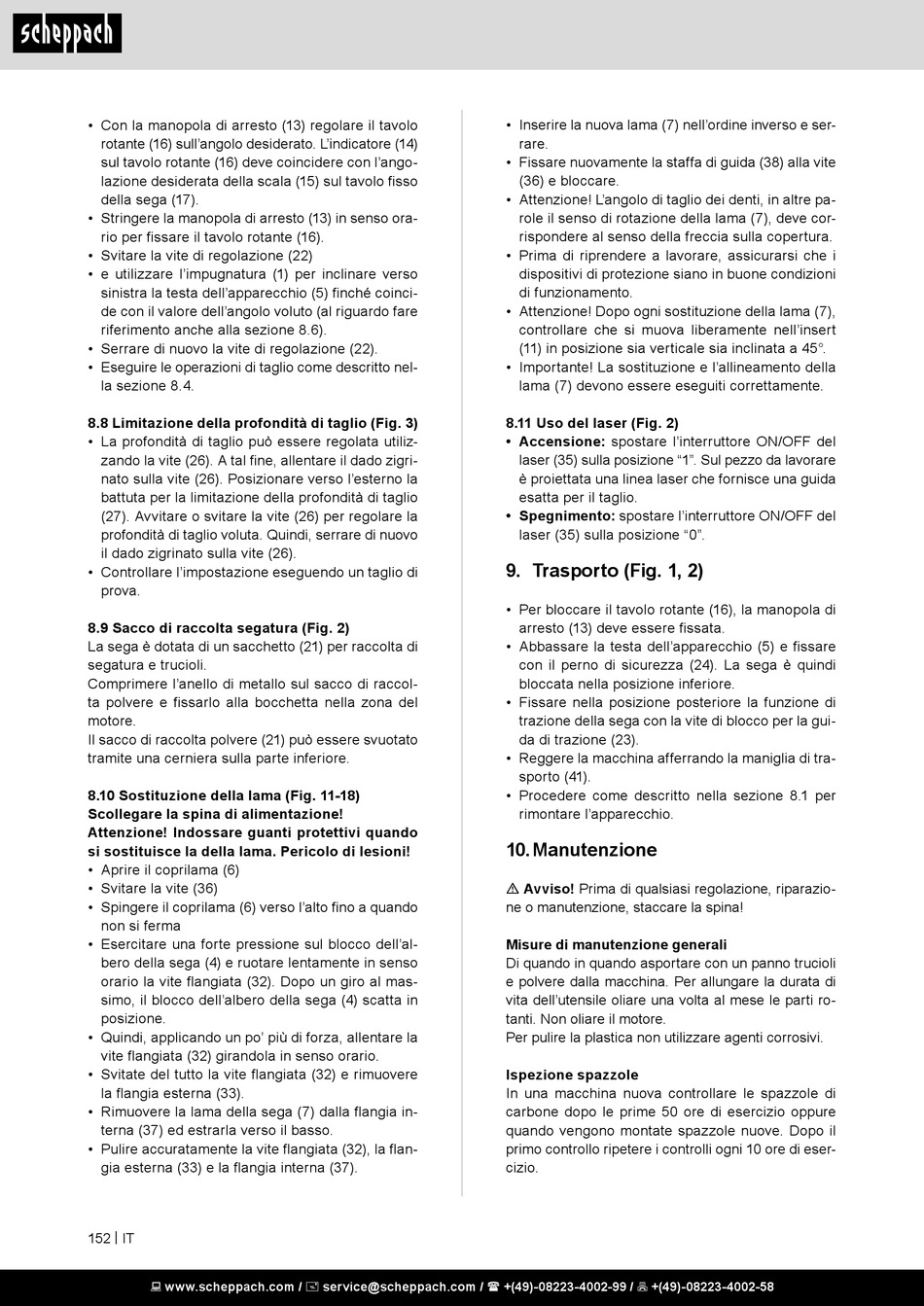

• Con la manopola di arresto (13) regolare il tavolo
rotante (16) sull'angolo desiderato. L'indicatore (14)
sul tavolo rotante (16) deve coincidere con l'ango-
lazione desiderata della scala (15) sul tavolo fisso
della sega (17).
• Stringere la manopola di arresto (13) in senso ora-
rio per fissare il tavolo rotante (16).
• Svitare la vite di regolazione (22)
• e utilizzare l'impugnatura (1) per inclinare verso
sinistra la testa dell'apparecchio (5) finché coinci-
de con il valore dell'angolo voluto (al riguardo fare
riferimento anche alla sezione 8.6).
• Serrare di nuovo la vite di regolazione (22).
• Eseguire le operazioni di taglio come descritto nel-
la sezione 8.4.
8.8 Limitazione della profondità di taglio (Fig. 3)
• La profondità di taglio può essere regolata utiliz-
zando la vite (26). A tal fine, allentare il dado zigri-
nato sulla vite (26). Posizionare verso l'esterno la
battuta per la limitazione della profondità di taglio
(27). Avvitare o svitare la vite (26) per regolare la
profondità di taglio voluta. Quindi, serrare di nuovo
il dado zigrinato sulla vite (26).
• Controllare l'impostazione eseguendo un taglio di
prova.
8.9 Sacco di raccolta segatura (Fig. 2)
La sega è dotata di un sacchetto (21) per raccolta di
segatura e trucioli.
Comprimere l'anello di metallo sul sacco di raccol-
ta polvere e fissarlo alla bocchetta nella zona del
motore.
Il sacco di raccolta polvere (21) può essere svuotato
tramite una cerniera sulla parte inferiore.
8.10 Sostituzione della lama (Fig. 11-18)
Scollegare la spina di alimentazione!
Attenzione! Indossare guanti protettivi quando
si sostituisce la della lama. Pericolo di lesioni!
• Aprire il coprilama (6)
• Svitare la vite (36)
• Spingere il coprilama (6) verso l'alto fino a quando
non si ferma
• Esercitare una forte pressione sul blocco dell'al-
bero della sega (4) e ruotare lentamente in senso
orario la vite flangiata (32). Dopo un giro al mas-
simo, il blocco dell'albero della sega (4) scatta in
posizione.
• Quindi, applicando un po' più di forza, allentare la
vite flangiata (32) girandola in senso orario.
• Svitate del tutto la vite flangiata (32) e rimuovere
la flangia esterna (33).
• Rimuovere la lama della sega (7) dalla flangia in-
terna (37) ed estrarla verso il basso.
• Pulire accuratamente la vite flangiata (32), la flan-
gia esterna (33) e la flangia interna (37).
152 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Inserire la nuova lama (7) nell'ordine inverso e ser-
rare.
• Fissare nuovamente la staffa di guida (38) alla vite
(36) e bloccare.
• Attenzione! L'angolo di taglio dei denti, in altre pa-
role il senso di rotazione della lama (7), deve cor-
rispondere al senso della freccia sulla copertura.
• Prima di riprendere a lavorare, assicurarsi che i
dispositivi di protezione siano in buone condizioni
di funzionamento.
• Attenzione! Dopo ogni sostituzione della lama (7),
controllare che si muova liberamente nell'insert
(11) in posizione sia verticale sia inclinata a 45°.
• Importante! La sostituzione e l'allineamento della
lama (7) devono essere eseguiti correttamente.
8.11 Uso del laser (Fig. 2)
• Accensione: spostare l'interruttore ON/OFF del
laser (35) sulla posizione "1". Sul pezzo da lavorare
è proiettata una linea laser che fornisce una guida
esatta per il taglio.
• Spegnimento: spostare l'interruttore ON/OFF del
laser (35) sulla posizione "0".
9. Trasporto (Fig. 1, 2)
• Per bloccare il tavolo rotante (16), la manopola di
arresto (13) deve essere fissata.
• Abbassare la testa dell'apparecchio (5) e fissare
con il perno di sicurezza (24). La sega è quindi
bloccata nella posizione inferiore.
• Fissare nella posizione posteriore la funzione di
trazione della sega con la vite di blocco per la gui-
da di trazione (23).
• Reggere la macchina afferrando la maniglia di tra-
sporto (41).
• Procedere come descritto nella sezione 8.1 per
rimontare l'apparecchio.

10. Manutenzione

m Avviso! Prima di qualsiasi regolazione, riparazio-
ne o manutenzione, staccare la spina!
Misure di manutenzione generali
Di quando in quando asportare con un panno trucioli
e polvere dalla macchina. Per allungare la durata di
vita dell'utensile oliare una volta al mese le parti ro-
tanti. Non oliare il motore.
Per pulire la plastica non utilizzare agenti corrosivi.
Ispezione spazzole
In una macchina nuova controllare le spazzole di
carbone dopo le prime 50 ore di esercizio oppure
quando vengono montate spazzole nuove. Dopo il
primo controllo ripetere i controlli ogni 10 ore di eser-
cizio.
