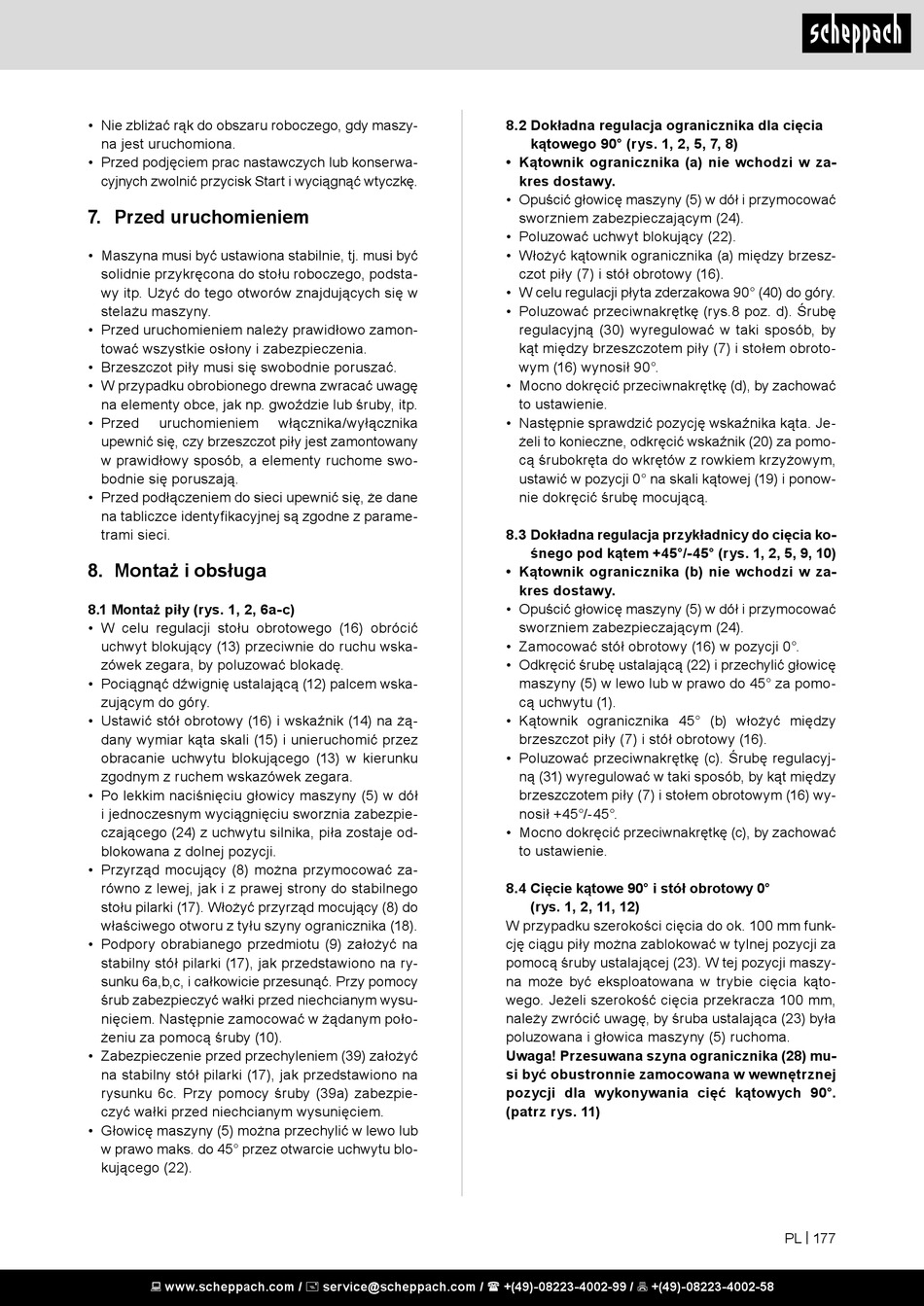

• Nie zbliżać rąk do obszaru roboczego, gdy maszy-
na jest uruchomiona.
• Przed podjęciem prac nastawczych lub konserwa-
cyjnych zwolnić przycisk Start i wyciągnąć wtyczkę.
7. Przed uruchomieniem
• Maszyna musi być ustawiona stabilnie, tj. musi być
solidnie przykręcona do stołu roboczego, podsta-
wy itp. Użyć do tego otworów znajdujących się w
stelażu maszyny.
• Przed uruchomieniem należy prawidłowo zamon-
tować wszystkie osłony i zabezpieczenia.
• Brzeszczot piły musi się swobodnie poruszać.
• W przypadku obrobionego drewna zwracać uwagę
na elementy obce, jak np. gwoździe lub śruby, itp.
• Przed
uruchomieniem
upewnić się, czy brzeszczot piły jest zamontowany
w prawidłowy sposób, a elementy ruchome swo-
bodnie się poruszają.
• Przed podłączeniem do sieci upewnić się, że dane
na tabliczce identyfikacyjnej są zgodne z parame-
trami sieci.
8. Montaż i obsługa
8.1 Montaż piły (rys. 1, 2, 6a-c)
• W celu regulacji stołu obrotowego (16) obrócić
uchwyt blokujący (13) przeciwnie do ruchu wska-
zówek zegara, by poluzować blokadę.
• Pociągnąć dźwignię ustalającą (12) palcem wska-
zującym do góry.
• Ustawić stół obrotowy (16) i wskaźnik (14) na żą-
dany wymiar kąta skali (15) i unieruchomić przez
obracanie uchwytu blokującego (13) w kierunku
zgodnym z ruchem wskazówek zegara.
• Po lekkim naciśnięciu głowicy maszyny (5) w dół
i jednoczesnym wyciągnięciu sworznia zabezpie-
czającego (24) z uchwytu silnika, piła zostaje od-
blokowana z dolnej pozycji.
• Przyrząd mocujący (8) można przymocować za-
równo z lewej, jak i z prawej strony do stabilnego
stołu pilarki (17). Włożyć przyrząd mocujący (8) do
właściwego otworu z tyłu szyny ogranicznika (18).
• Podpory obrabianego przedmiotu (9) założyć na
stabilny stół pilarki (17), jak przedstawiono na ry-
sunku 6a,b,c, i całkowicie przesunąć. Przy pomocy
śrub zabezpieczyć wałki przed niechcianym wysu-
nięciem. Następnie zamocować w żądanym poło-
żeniu za pomocą śruby (10).
• Zabezpieczenie przed przechyleniem (39) założyć
na stabilny stół pilarki (17), jak przedstawiono na
rysunku 6c. Przy pomocy śruby (39a) zabezpie-
czyć wałki przed niechcianym wysunięciem.
• Głowicę maszyny (5) można przechylić w lewo lub
w prawo maks. do 45° przez otwarcie uchwytu blo-
kującego (22).
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
włącznika/wyłącznika
8.2 Dokładna regulacja ogranicznika dla cięcia
kątowego 90° (rys. 1, 2, 5, 7, 8)
• Kątownik ogranicznika (a) nie wchodzi w za-
kres dostawy.
• Opuścić głowicę maszyny (5) w dół i przymocować
sworzniem zabezpieczającym (24).
• Poluzować uchwyt blokujący (22).
• Włożyć kątownik ogranicznika (a) między brzesz-
czot piły (7) i stół obrotowy (16).
• W celu regulacji płyta zderzakowa 90° (40) do góry.
• Poluzować przeciwnakrętkę (rys.8 poz. d). Śrubę
regulacyjną (30) wyregulować w taki sposób, by
kąt między brzeszczotem piły (7) i stołem obroto-
wym (16) wynosił 90°.
• Mocno dokręcić przeciwnakrętkę (d), by zachować
to ustawienie.
• Następnie sprawdzić pozycję wskaźnika kąta. Je-
żeli to konieczne, odkręcić wskaźnik (20) za pomo-
cą śrubokręta do wkrętów z rowkiem krzyżowym,
ustawić w pozycji 0° na skali kątowej (19) i ponow-
nie dokręcić śrubę mocującą.
8.3 Dokładna regulacja przykładnicy do cięcia ko-
śnego pod kątem +45°/-45° (rys. 1, 2, 5, 9, 10)
• Kątownik ogranicznika (b) nie wchodzi w za-
kres dostawy.
• Opuścić głowicę maszyny (5) w dół i przymocować
sworzniem zabezpieczającym (24).
• Zamocować stół obrotowy (16) w pozycji 0°.
• Odkręcić śrubę ustalającą (22) i przechylić głowicę
maszyny (5) w lewo lub w prawo do 45° za pomo-
cą uchwytu (1).
• Kątownik ogranicznika 45° (b) włożyć między
brzeszczot piły (7) i stół obrotowy (16).
• Poluzować przeciwnakrętkę (c). Śrubę regulacyj-
ną (31) wyregulować w taki sposób, by kąt między
brzeszczotem piły (7) i stołem obrotowym (16) wy-
nosił +45°/-45°.
• Mocno dokręcić przeciwnakrętkę (c), by zachować
to ustawienie.
8.4 Cięcie kątowe 90° i stół obrotowy 0°
(rys. 1, 2, 11, 12)
W przypadku szerokości cięcia do ok. 100 mm funk-
cję ciągu piły można zablokować w tylnej pozycji za
pomocą śruby ustalającej (23). W tej pozycji maszy-
na może być eksploatowana w trybie cięcia kąto-
wego. Jeżeli szerokość cięcia przekracza 100 mm,
należy zwrócić uwagę, by śruba ustalająca (23) była
poluzowana i głowica maszyny (5) ruchoma.
Uwaga! Przesuwana szyna ogranicznika (28) mu-
si być obustronnie zamocowana w wewnętrznej
pozycji dla wykonywania cięć kątowych 90°.
(patrz rys. 11)
PL | 177
