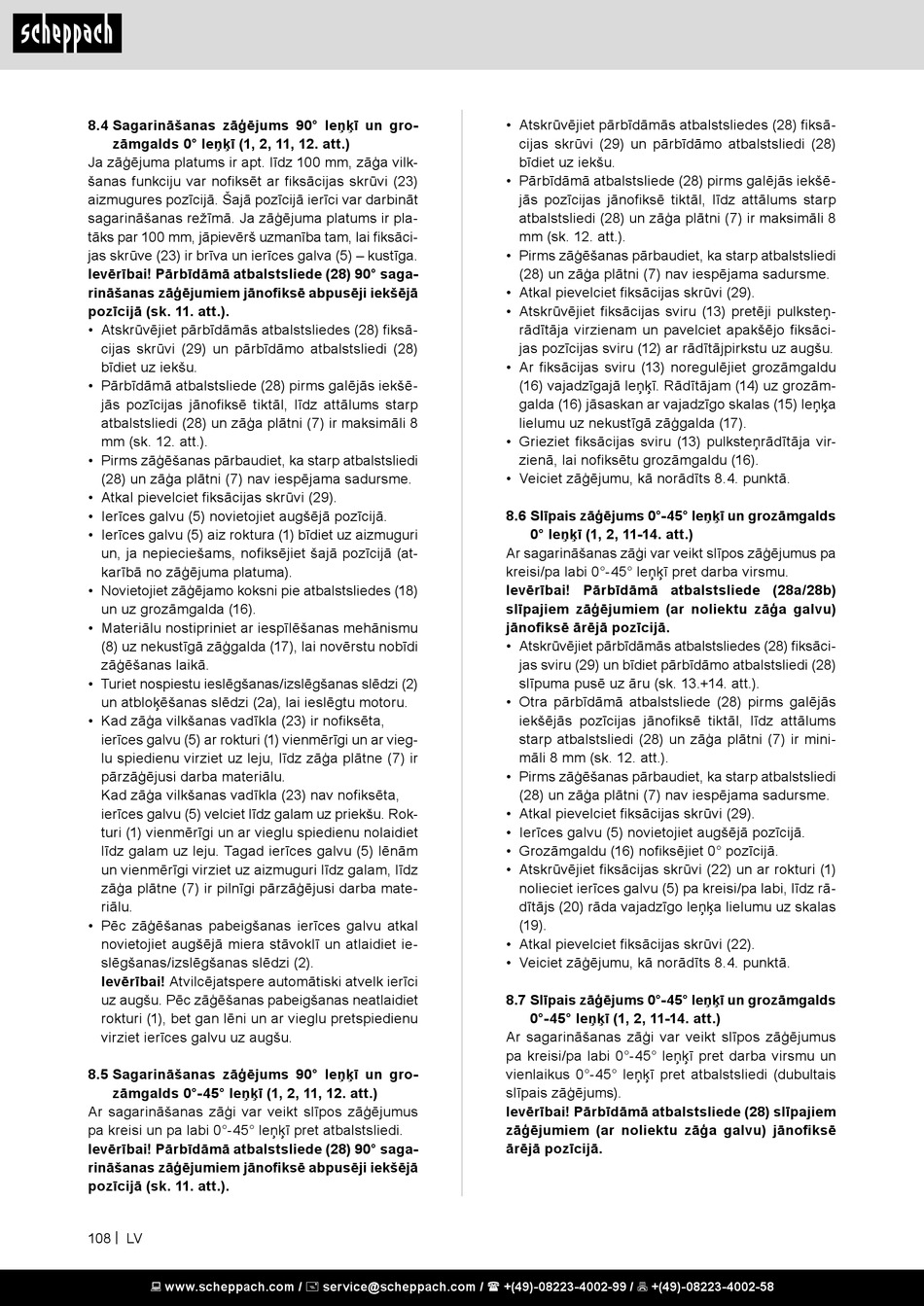

8.4 Sagarināšanas zāģējums 90° leņķī un gro-
zāmgalds 0° leņķī (1, 2, 11, 12. att.)
Ja zāģējuma platums ir apt. līdz 100 mm, zāģa vilk-
šanas funkciju var nofiksēt ar fiksācijas skrūvi (23)
aizmugures pozīcijā. Šajā pozīcijā ierīci var darbināt
sagarināšanas režīmā. Ja zāģējuma platums ir pla-
tāks par 100 mm, jāpievērš uzmanība tam, lai fiksāci-
jas skrūve (23) ir brīva un ierīces galva (5) – kustīga.
Ievērībai! Pārbīdāmā atbalstsliede (28) 90° saga-
rināšanas zāģējumiem jānofiksē abpusēji iekšējā
pozīcijā (sk. 11. att.).
• Atskrūvējiet pārbīdāmās atbalstsliedes (28) fiksā-
cijas skrūvi (29) un pārbīdāmo atbalstsliedi (28)
bīdiet uz iekšu.
• Pārbīdāmā atbalstsliede (28) pirms galējās iekšē-
jās pozīcijas jānofiksē tiktāl, līdz attālums starp
atbalstsliedi (28) un zāģa plātni (7) ir maksimāli 8
mm (sk. 12. att.).
• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi
(28) un zāģa plātni (7) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (29).
• Ierīces galvu (5) novietojiet augšējā pozīcijā.
• Ierīces galvu (5) aiz roktura (1) bīdiet uz aizmuguri
un, ja nepieciešams, nofiksējiet šajā pozīcijā (at-
karībā no zāģējuma platuma).
• Novietojiet zāģējamo koksni pie atbalstsliedes (18)
un uz grozāmgalda (16).
• Materiālu nostipriniet ar iespīlēšanas mehānismu
(8) uz nekustīgā zāģgalda (17), lai novērstu nobīdi
zāģēšanas laikā.
• Turiet nospiestu ieslēgšanas/izslēgšanas slēdzi (2)
un atbloķēšanas slēdzi (2a), lai ieslēgtu motoru.
• Kad zāģa vilkšanas vadīkla (23) ir nofiksēta,
ierīces galvu (5) ar rokturi (1) vienmērīgi un ar vieg-
lu spiedienu virziet uz leju, līdz zāģa plātne (7) ir
pārzāģējusi darba materiālu.
Kad zāģa vilkšanas vadīkla (23) nav nofiksēta,
ierīces galvu (5) velciet līdz galam uz priekšu. Rok-
turi (1) vienmērīgi un ar vieglu spiedienu nolaidiet
līdz galam uz leju. Tagad ierīces galvu (5) lēnām
un vienmērīgi virziet uz aizmuguri līdz galam, līdz
zāģa plātne (7) ir pilnīgi pārzāģējusi darba mate-
riālu.
• Pēc zāģēšanas pabeigšanas ierīces galvu atkal
novietojiet augšējā miera stāvoklī un atlaidiet ie-
slēgšanas/izslēgšanas slēdzi (2).
Ievērībai! Atvilcējatspere automātiski atvelk ierīci
uz augšu. Pēc zāģēšanas pabeigšanas neatlaidiet
rokturi (1), bet gan lēni un ar vieglu pretspiedienu
virziet ierīces galvu uz augšu.
8.5 Sagarināšanas zāģējums 90° leņķī un gro-
zāmgalds 0°-45° leņķī (1, 2, 11, 12. att.)
Ar sagarināšanas zāģi var veikt slīpos zāģējumus
pa kreisi un pa labi 0°-45° leņķī pret atbalstsliedi.
Ievērībai! Pārbīdāmā atbalstsliede (28) 90° saga-
rināšanas zāģējumiem jānofiksē abpusēji iekšējā
pozīcijā (sk. 11. att.).
108 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Atskrūvējiet pārbīdāmās atbalstsliedes (28) fiksā-
cijas skrūvi (29) un pārbīdāmo atbalstsliedi (28)
bīdiet uz iekšu.
• Pārbīdāmā atbalstsliede (28) pirms galējās iekšē-
jās pozīcijas jānofiksē tiktāl, līdz attālums starp
atbalstsliedi (28) un zāģa plātni (7) ir maksimāli 8
mm (sk. 12. att.).
• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi
(28) un zāģa plātni (7) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (29).
• Atskrūvējiet fiksācijas sviru (13) pretēji pulksteņ-
rādītāja virzienam un pavelciet apakšējo fiksāci-
jas pozīcijas sviru (12) ar rādītājpirkstu uz augšu.
• Ar fiksācijas sviru (13) noregulējiet grozāmgaldu
(16) vajadzīgajā leņķī. Rādītājam (14) uz grozām-
galda (16) jāsaskan ar vajadzīgo skalas (15) leņķa
lielumu uz nekustīgā zāģgalda (17).
• Grieziet fiksācijas sviru (13) pulksteņrādītāja vir-
zienā, lai nofiksētu grozāmgaldu (16).
• Veiciet zāģējumu, kā norādīts 8.4. punktā.
8.6 Slīpais zāģējums 0°-45° leņķī un grozāmgalds
0° leņķī (1, 2, 11-14. att.)
Ar sagarināšanas zāģi var veikt slīpos zāģējumus pa
kreisi/pa labi 0°-45° leņķī pret darba virsmu.
Ievērībai! Pārbīdāmā atbalstsliede (28a/28b)
slīpajiem zāģējumiem (ar noliektu zāģa galvu)
jānofiksē ārējā pozīcijā.
• Atskrūvējiet pārbīdāmās atbalstsliedes (28) fiksāci-
jas sviru (29) un bīdiet pārbīdāmo atbalstsliedi (28)
slīpuma pusē uz āru (sk. 13.+14. att.).
• Otra pārbīdāmā atbalstsliede (28) pirms galējās
iekšējās pozīcijas jānofiksē tiktāl, līdz attālums
starp atbalstsliedi (28) un zāģa plātni (7) ir mini-
māli 8 mm (sk. 12. att.).
• Pirms zāģēšanas pārbaudiet, ka starp atbalstsliedi
(28) un zāģa plātni (7) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (29).
• Ierīces galvu (5) novietojiet augšējā pozīcijā.
• Grozāmgaldu (16) nofiksējiet 0° pozīcijā.
• Atskrūvējiet fiksācijas skrūvi (22) un ar rokturi (1)
nolieciet ierīces galvu (5) pa kreisi/pa labi, līdz rā-
dītājs (20) rāda vajadzīgo leņķa lielumu uz skalas
(19).
• Atkal pievelciet fiksācijas skrūvi (22).
• Veiciet zāģējumu, kā norādīts 8.4. punktā.
8.7 Slīpais zāģējums 0°-45° leņķī un grozāmgalds
0°-45° leņķī (1, 2, 11-14. att.)
Ar sagarināšanas zāģi var veikt slīpos zāģējumus
pa kreisi/pa labi 0°-45° leņķī pret darba virsmu un
vienlaikus 0°-45° leņķī pret atbalstsliedi (dubultais
slīpais zāģējums).
Ievērībai! Pārbīdāmā atbalstsliede (28) slīpajiem
zāģējumiem (ar noliektu zāģa galvu) jānofiksē
ārējā pozīcijā.
