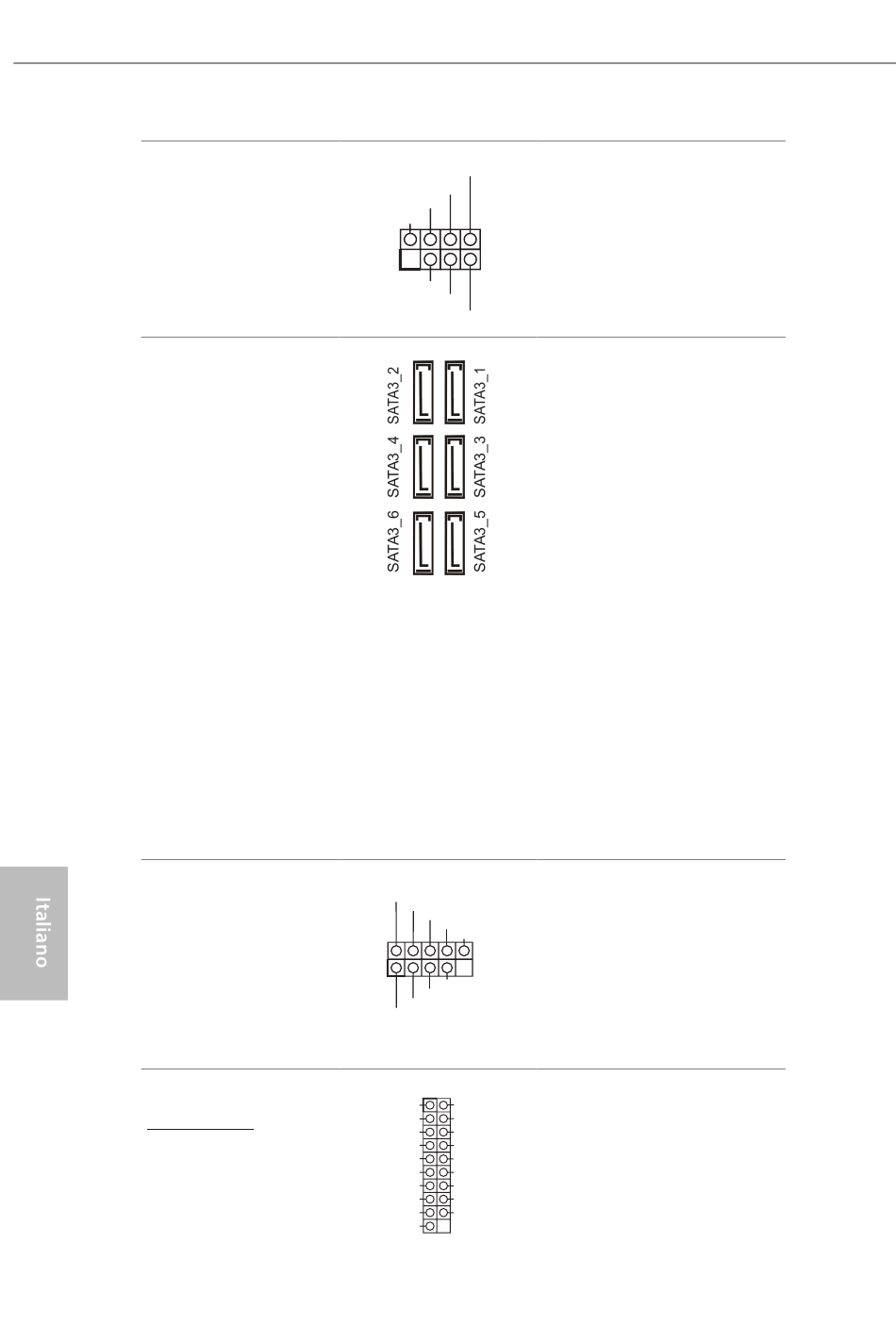

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 20)
Connettori Serial ATA3
(SATA3_1:
vedere pag. 1, n. 15)
(Inferiore)
(SATA3_2:
vedere pag. 1, n. 15)
(Superiore)
(SATA3_3:
vedere pag. 1, n. 16)
(Inferiore)
(SATA3_4:
vedere pag. 1, n. 16)
(Superiore)
(SATA3_5:
vedere pag. 1, n. 17)
(Inferiore)
(SATA3_6:
vedere pag. 1, n. 17)
(Superiore)
Header USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 26)
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 25)
(USB_7_8 a 9 pin)
(vedere pag. 1, n. 24)
Header USB 3.2 Gen1
Angolo destroy:
(USB3_7_8 a 19 pin)
(vedere pag. 1, n. 14)
82
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
V Vbus
Vbus V
Collegare i LED alimentazione e
l'altoparlante a questo connettore.
Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.
* Se l'alloggio M2_2 è occupato,
l'alloggio SATA3_5_6 viene
disabilitato.
Ci sono tre connettori su questa
scheda madre. Ciascun header
USB 2.0 può supportare due
porte.
Ci sono due connettori su questa
scheda madre. Ciascun header
USB 3.2 Gen1 può supportare due
porte.
