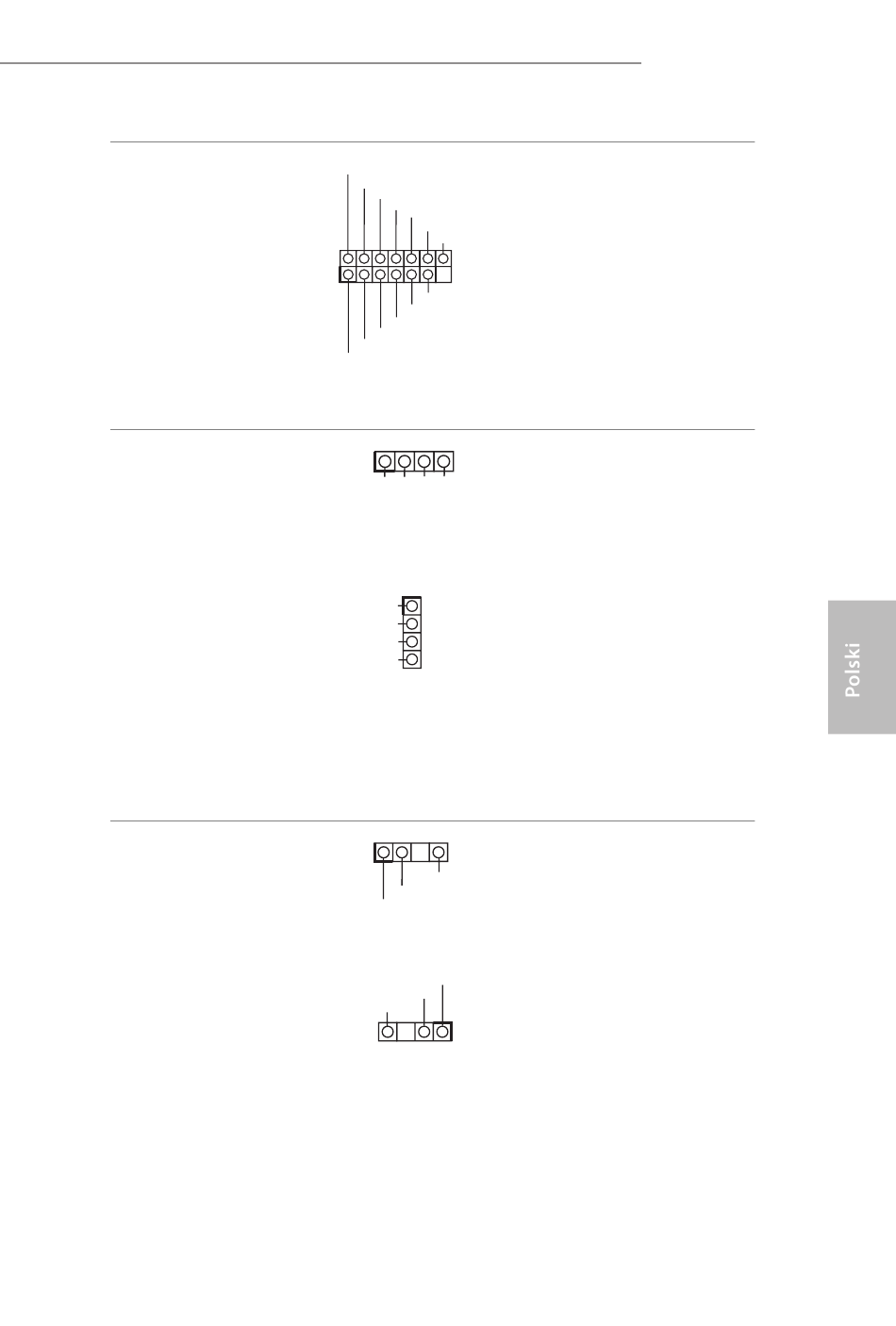

Złącze główkowe SPI TPM
(13-pinowe SPI_TPM_J1)
(sprawdź s.1, Nr 13)
Złącza główkowe LED RGB
(4-pinowe RGB_LED1)
(sprawdź s.1, Nr 30)
(4-pinowe RGB_LED2)
(sprawdź s.1, Nr 9)
Adresowalne złącza
główkowe LED
(3-pinowe ADDR_LED1)
(sprawdź s.1, Nr 29)
(3-pinowe ADDR_LED2)
(sprawdź s.1, Nr 8)
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
+12V G R B
1
+12V
G
R
B
1
GND
DO_ADDR
VOUT
VOUT
DO_ADDR
GND
1
B550 PG Riptide
To złącze obsługuje system
SPI Trusted Platform Module
(TPM), który może bezpiecznie
przechowywać klucze, certyfikaty
cyfrowe, hasła i dane. System
TPM pomaga także w zwiększeniu
zabezpieczenia sieci, ochronie
cyfrowych danych osobowych
i zapewnieniu integralności
platformy.
Te złącza główkowe RGB
są używane do podłączenia
przedłużacza LED RGB, który
umożliwia użytkownikom wybór
spośród różnych efektów światła
LED.
Ostrzeżenie: Nigdy nie należy
instalować kabla LED RGB w
nieprawidłowym kierunku; w
przeciwnym razie kabel może
zostać uszkodzony.
*Dalsze instrukcje dotyczące tych
dwóch złączy główkowych należy
sprawdzić na stronie 45.
Te dwa adresowalne złącza
główkowe są używane do
podłączenia adresowalnego
przedłużacza LED, co umożliwia
użytkownikom wybór spośród
różnych efektów światła LED.
Ostrzeżenie: Nigdy nie należy
instalować adresowalnego
kabla LED w nieprawidłowym
kierunku; w przeciwnym razie
kabel może zostać uszkodzony.
*Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 46.
139
