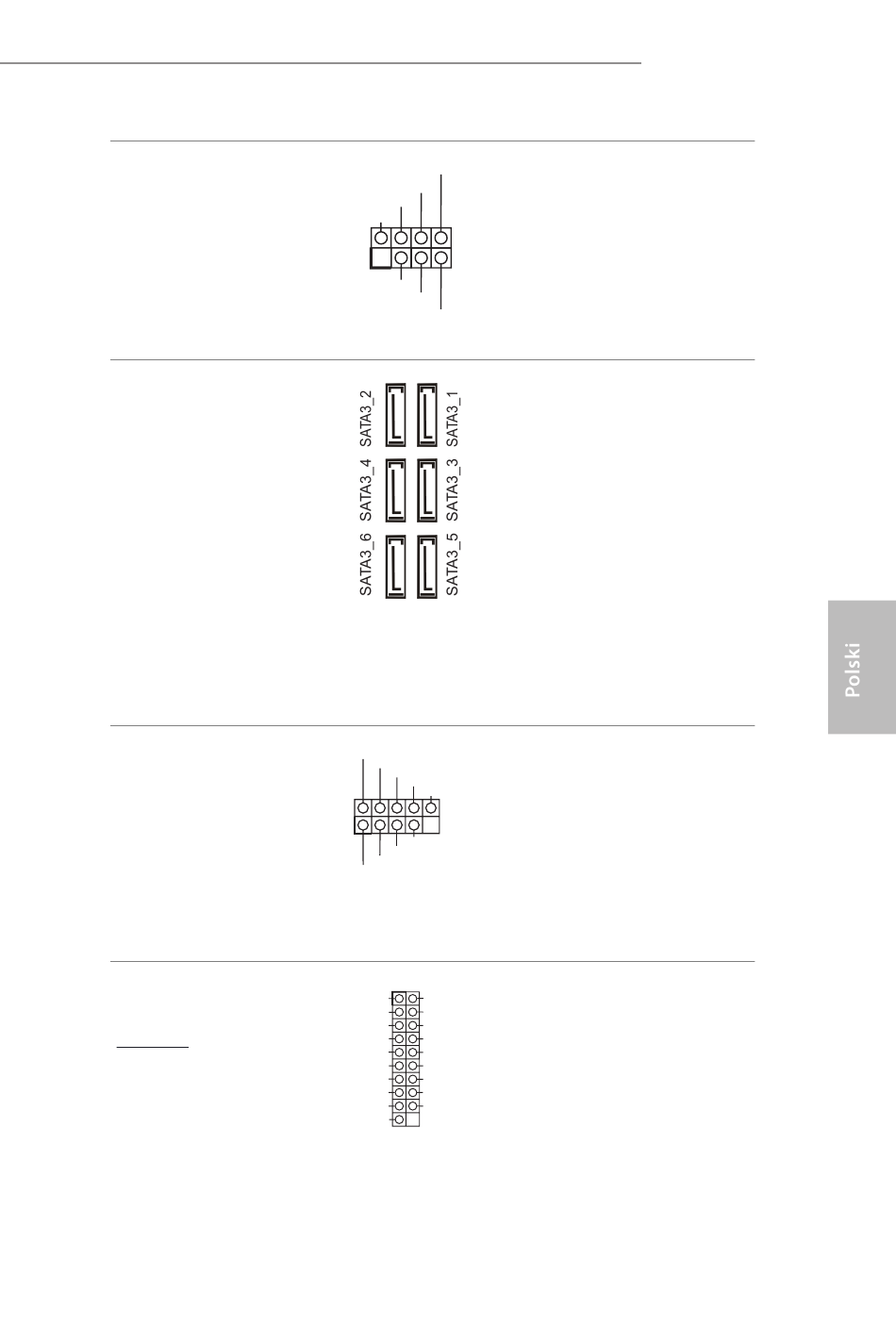

Dioda LED zasilania i
złącze główkowe głośnika
(7-pinowe SPK_PLED1)
(sprawdź s.1, Nr 20)
Złącza Serial ATA3
(SATA3_1:
sprawdź s.1, Nr 15) (Dolny)
(SATA3_2:
sprawdź s.1, Nr 15) (Górny)
(SATA3_3:
sprawdź s.1, Nr 16) (Dolny)
(SATA3_4:
sprawdź s.1, Nr 16) (Górny)
(SATA3_5:
sprawdź s.1, Nr 17) (Dolny)
(SATA3_6:
sprawdź s.1, Nr 17) (Górny)
Złącza główkowe USB 2.0
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 26)
(9-pinowe USB_5_6)
(sprawdź s.1, Nr 25)
(9-pinowe USB_7_8)
(sprawdź s.1, Nr 24)
Złącza główkowe USB 3.2
Gen1
Kąt prosty:
(19-pinowe USB3_7_8)
(sprawdź s.1, Nr 14)
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
V Vbus
Vbus V
B550 PG Riptide
Podłącz to tego złącza
główkowego diodę LED zasilania
obudowy i głośnik obudowy .
Te sześć złączy SATA3 obsługuje
kable danych SATA dla
zewnętrznych urządzeń pamięci z
szybkością transferu danych do
6,0 Gb/s.
* Jeśli jest obsadzone M2_2,
gniazdo SATA3_5_6 zostanie
wyłączone.
Na tej płycie głównej znajdują
się trzy złącza główkowe. Każde
złącze główkowe USB 2.0 może
obsługiwać dwa porty.
Na tej płycie głównej znajdują
się dwa złącza główkowe. Każde
złącze główkowe USB 3.2 Gen1
może obsługiwać dwa porty.
