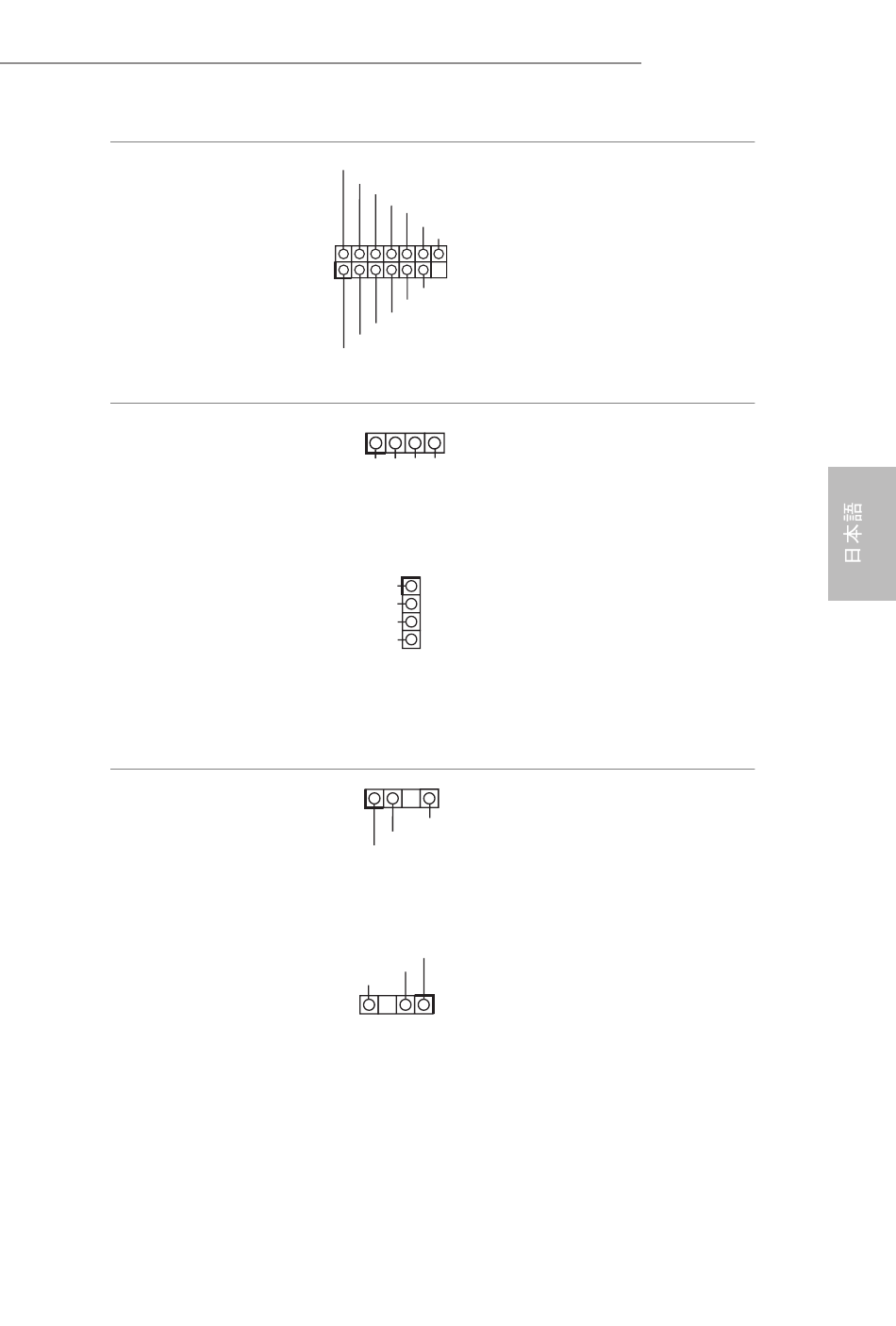

SPI TPM ヘッダー
（ 13 ピン SPI_TPM_J1 ）
（ p.1 、 No. 13 参照）
RGB LED ヘッダー
（ 4 ピン RGB_LED1 ）
（ p.1 、 No. 30 参照）
（ 4 ピン RGB_LED2 ）
（ p.1 、 No. 9 参照）
ア ドレサブル LED ヘッ
ダー
(3 ピン ADDR_LED1)
（ p.1 、 No. 29 参照）
(3 ピン ADDR_LED2)
（ p.1 、 No. 8 参照）
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
+12V G R B
1
+12V
G
R
B
1
GND
DO_ADDR
VOUT
VOUT
DO_ADDR
GND
1
B550 PG Riptide
このコネクタは SPI トラステッ
ド ・ プラッ トフォーム ・ モジュール
(TPM) システムに対応するので、
鍵、 デジタル証明書、 パスワード、
データを安全に保管できます。
TPM システムはまた、 ネッ トワー
クセキュリティを高め、 デジタル
証明書を保護し、 プラッ トフォー
ムの完全性を保証します。
これら 2 つの RGB ヘッダーを使
用して RGB LED 延長ケーブル
を接続すれば、 ユーザーはさま
ざまな LED ライティ ング効果を
選択できます。
注意 : RGB LED ケーブルは間
違った方向に取り付けないでく
ださい。 間違った方向に取り付け
るとケーブルが破損するこ とが
あります。
* これら 2 つのヘッダーの詳しい
説明については 45 ページを参
照してく ださい。
これら 2 つのアドレサブル LED
ヘッダーを使用して、 アドレサブ
ル LED 延長ケーブルを接続す
れば、 ユーザーは、 さまざまな
LED ライティ ング効果を選択で
きます。
注意 : アドレサブル LED ケーブ
ルは間違った方向に取り付けな
いでく ださい。 間違った方向に取
り付けると、 ケーブルが破損する
こ とがあります。
* このヘッダーに関する詳細指
示については、 46 ページをご参
照く ださい。
