수직 :
(19 핀 USB3_9_10)
(1 페이지 , 11 번 항목 참조 )

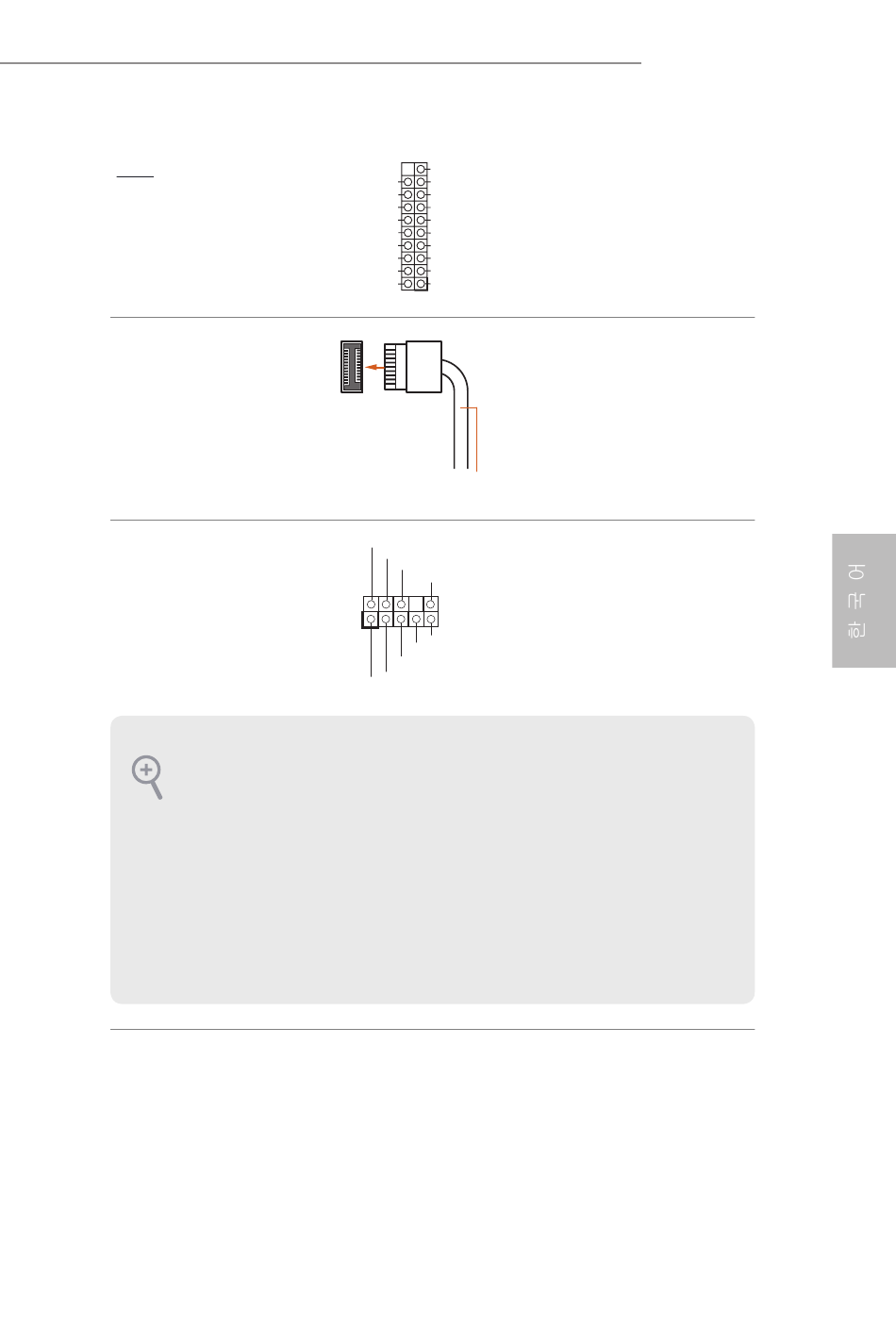

전면 패널 타입 C USB 3.2
Gen2 헤더
(20 핀 USB31_TC_2)
(1 페이지 , 12 번 항목 참조 )
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 31 번 항목 참조 )
1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를
지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오 .
2. AC'97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에
설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC'97 오디오 패널용으로
연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 "FrontMic" 탭으로 가서 "Recording
Volume( 녹음 볼륨 )"을 조정합니다 .
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
B550 PG Riptide
이 마더보드에는 전면 패널 타입
C USB 3.2 Gen2 헤더 1 개가
있습니다 . 이 헤더는 추가 USB
3.2 Gen2 포트용 USB 3.2 Gen2
모듈을 연결하는 데 사용됩니다 .
이 헤더는 오디오 장치를 전면
오디오 패널에 연결하는 데
사용됩니다 .
149
