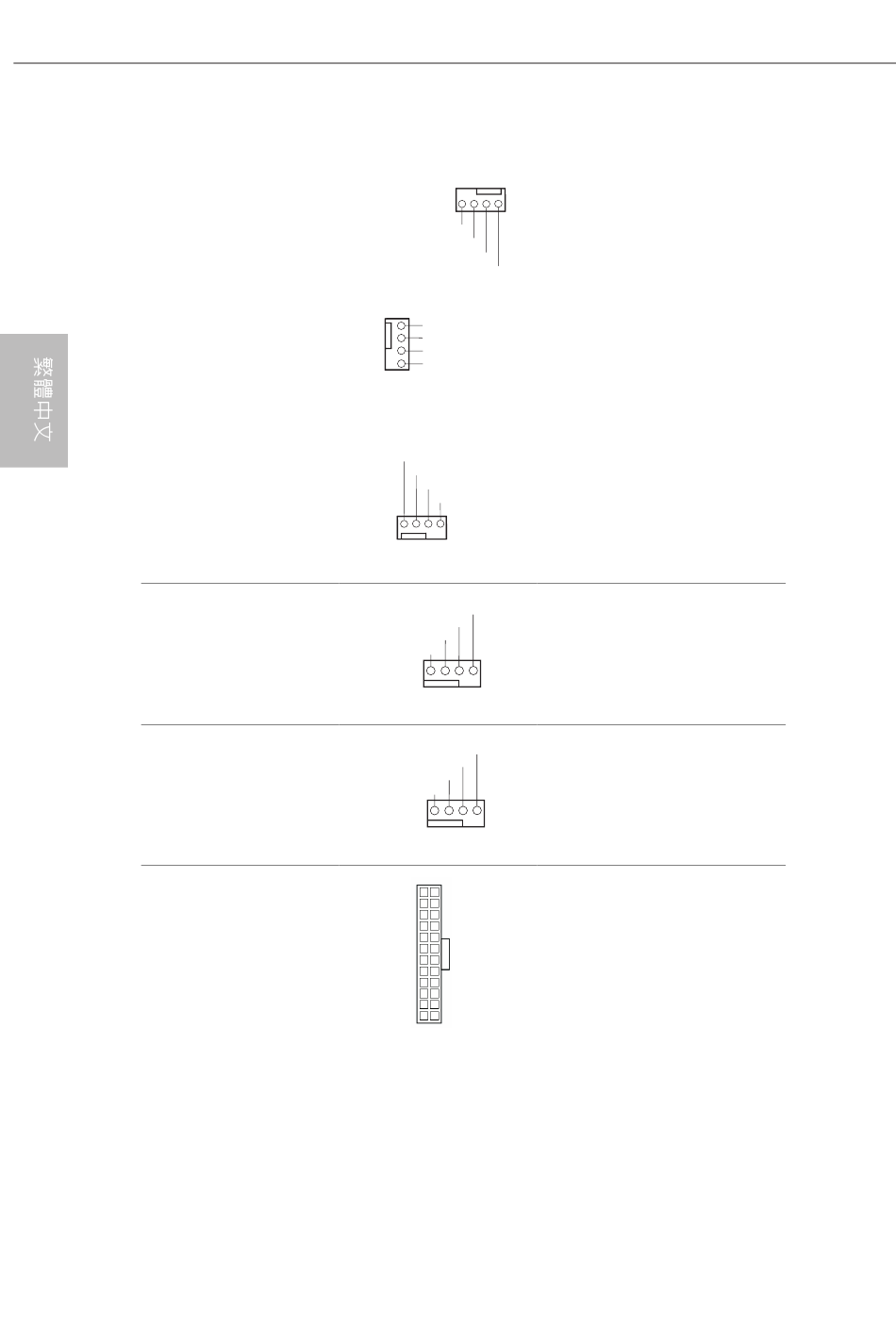

機殼／水冷幫浦風扇接頭
(4-pin CHA_FAN1/WP)
（請參閱第 1 頁，編號 28)
(4-pin CHA_FAN2/WP)
（請參閱第 1 頁，編號 27）
(4-pin CHA_FAN3/WP)
（請參閱第 1 頁，編號 18）
(4-pin CHA_FAN4/WP)
（請參閱第 1 頁，編號 5）
(4-pin CHA_FAN5/WP)
（請參閱第 1 頁，編號 7）
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁，編號 4）
CPU ／水冷幫浦風扇接頭
(4-pin CPU_FAN2/WP)
（請參閱第 1 頁，編號 32）
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號 10）
190
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
1
GND
2
FAN_VOLTAGE
3
CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
+12V
GND
1 2 3 4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
12 24
1 13
本主機板配備五個 4-Pin 水冷
機殼風扇接頭。若您計畫連接
3-Pin 機殼水冷風扇，請接至
Pin 1-3。
本主機板配備 4-Pin CPU 風扇
（靜音風扇）接頭。若您計畫
連接 3-Pin CPU 風扇，請接至
Pin 1-3。
本主機板配備 4-Pin 水冷 CPU
風扇接頭。若您計畫連接 3-Pin
CPU 水冷風扇，請接至 Pin
1-3。
本主機板配備一組 24-pin ATX
電源接頭。若要使用 20-pin
ATX 電源供應器，請插入 Pin 1
及 Pin 13。
