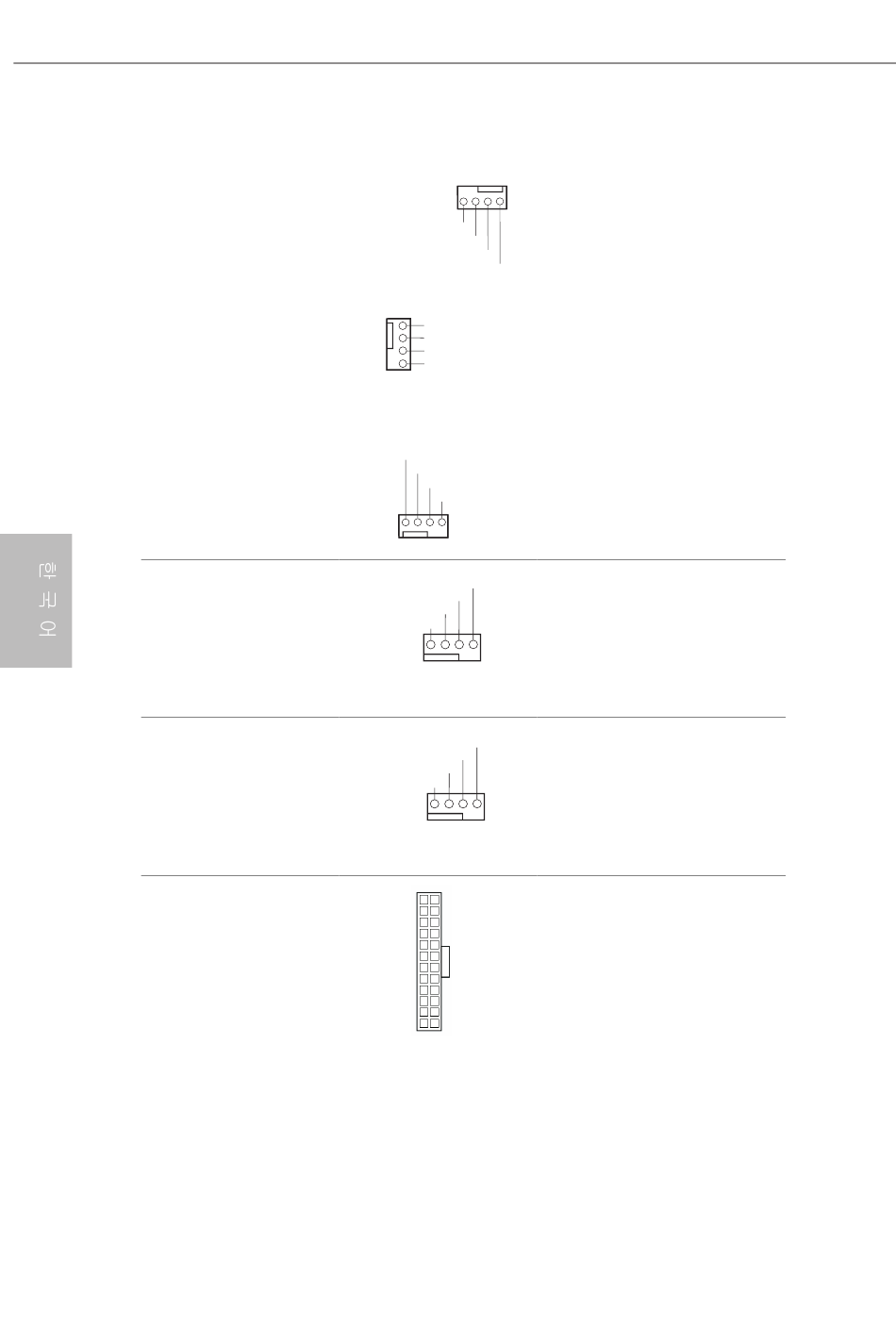

섀시 워터 펌프 팬 커넥터
(4 핀 CHA_FAN1/WP)
(1 페이지 , 번 28)
(4 핀 CHA_FAN2/WP)
(1 페이지 , 27 번 항목 참조 )
(4 핀 CHA_FAN3/WP)
(1 페이지 , 18 번 항목 참조 )
(4 핀 CHA_FAN4/WP)
(1 페이지 , 5 번 항목 참조 )
(4 핀 CHA_FAN5/WP)
(1 페이지 , 7 번 항목 참조 )
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 4 번 항목 참조 )
CPU 워터 펌프 팬 커넥터
(4 핀 CPU_FAN2/WP)
(1 페이지 , 32 번 항목 참조 )
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 10 번 항목 참조 )
150
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
1
GND
2
FAN_VOLTAGE
3
CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
+12V
GND
1 2 3 4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
12 24
1 13
이 마더보드에는 4 핀 수냉식
섀시 팬 커넥터 5 개가 탑재되어
있습니다 . 3 핀 CPU 섀시 수냉식
쿨러 팬을 연결하려는 경우 핀
1-3 에 연결하십시오 .
이 마더보드에는 4 핀 CPU
팬 ( 저소음 팬 ) 커넥터가
탑재되어 있습니다 . 3 핀 CPU
팬을 연결하려는 경우 핀 1-3 에
연결하십시오 .
이 마더보드에는 4 핀 수냉식
CPU 팬 커넥터가 탑재되어
있습니다 . 3 핀 CPU 수냉식 쿨러
팬을 연결하려는 경우 핀 1-3 에
연결하십시오 .
이 마더보드에는 24 핀 ATX 전원
커넥터가 탑재되어 있습니다 .
20 핀 ATX 전원공급장치를
사용하려면 핀 1 과 핀 13 을 따라
연결하십시오 .
