1.4 Wbudowane złącza główkowe i inne złącza
Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad
tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami
spowoduje trwałe uszkodzenie płyty głównej.
Złącze główkowe na
panelu systemu
(9-pinowe PANEL1)
(sprawdź s.1, Nr 19)
PWRBTN (Przycisk zasilania):
Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może skonfigurować
sposób wyłączania systemu z użyciem przycisku zasilania.
RESET (Przycisk resetowania):
Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk resetowania,
aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości wykonania
normalnego ponownego uruchomienia.
PLED (Dioda LED zasilania systemu):
Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest
włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia
S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia
zasilania (S5).
HDLED (Dioda LED aktywności dysku twardego):
Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED
jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.
Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie składa się
z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED aktywności dysku
twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu panelu przedniego
obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział przewodów i pinów.
134

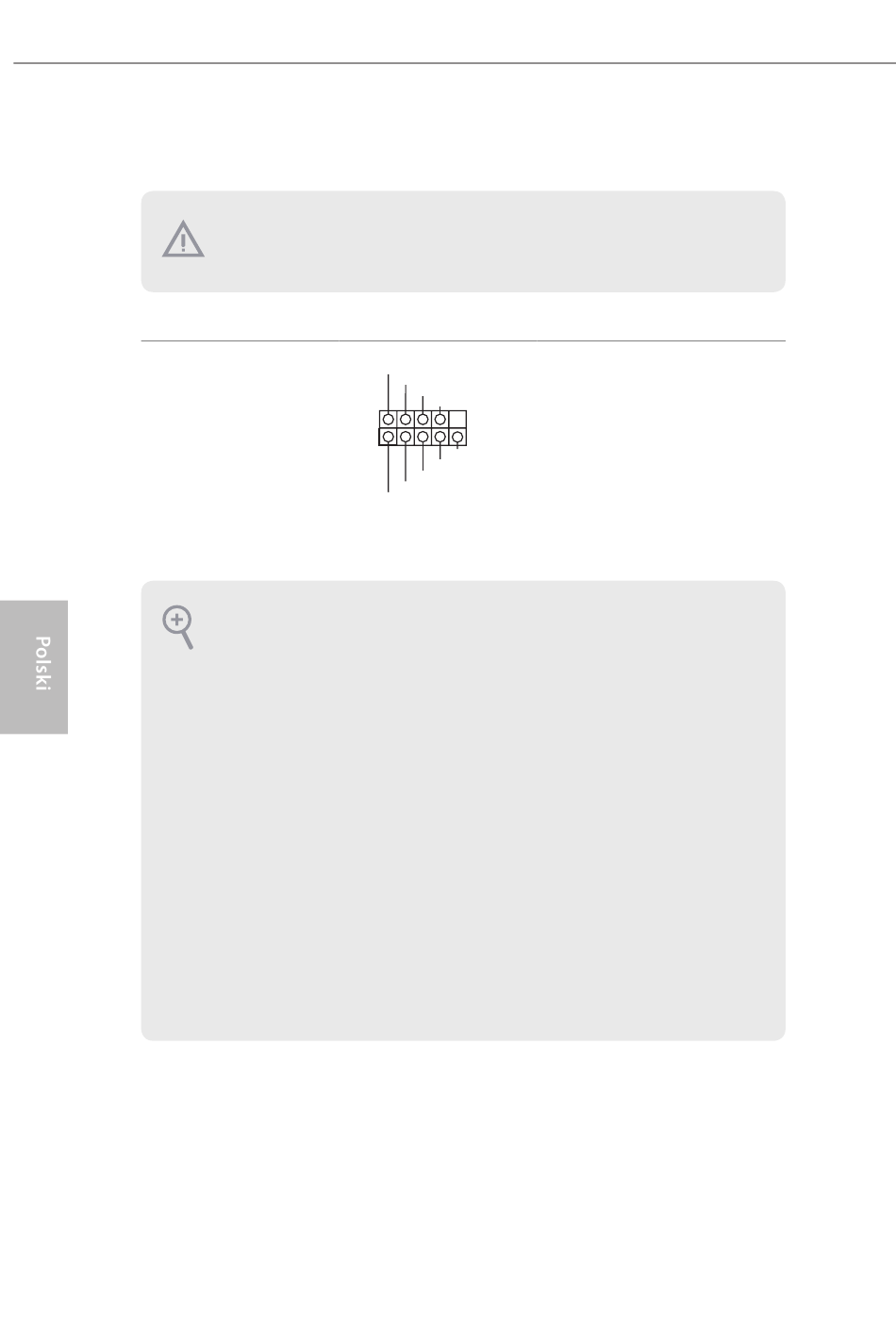

PLED+
PLED-
PWRBTN#
GND
1
GND
RESET#
GND
HDLED-
HDLED+
Do tego złącza główkowego
można podłączać przycisk
zasilania, przycisk reset i wskaźnik
stanu systemu na obudowie,
zgodnie z przydziałem pinów
poniżej. Przed podłączeniem kabli
należy zapisać pozycję pinów plus
i minus.
