ASROCK B550 PG Riptide Bedienungsanleitung Seite 190

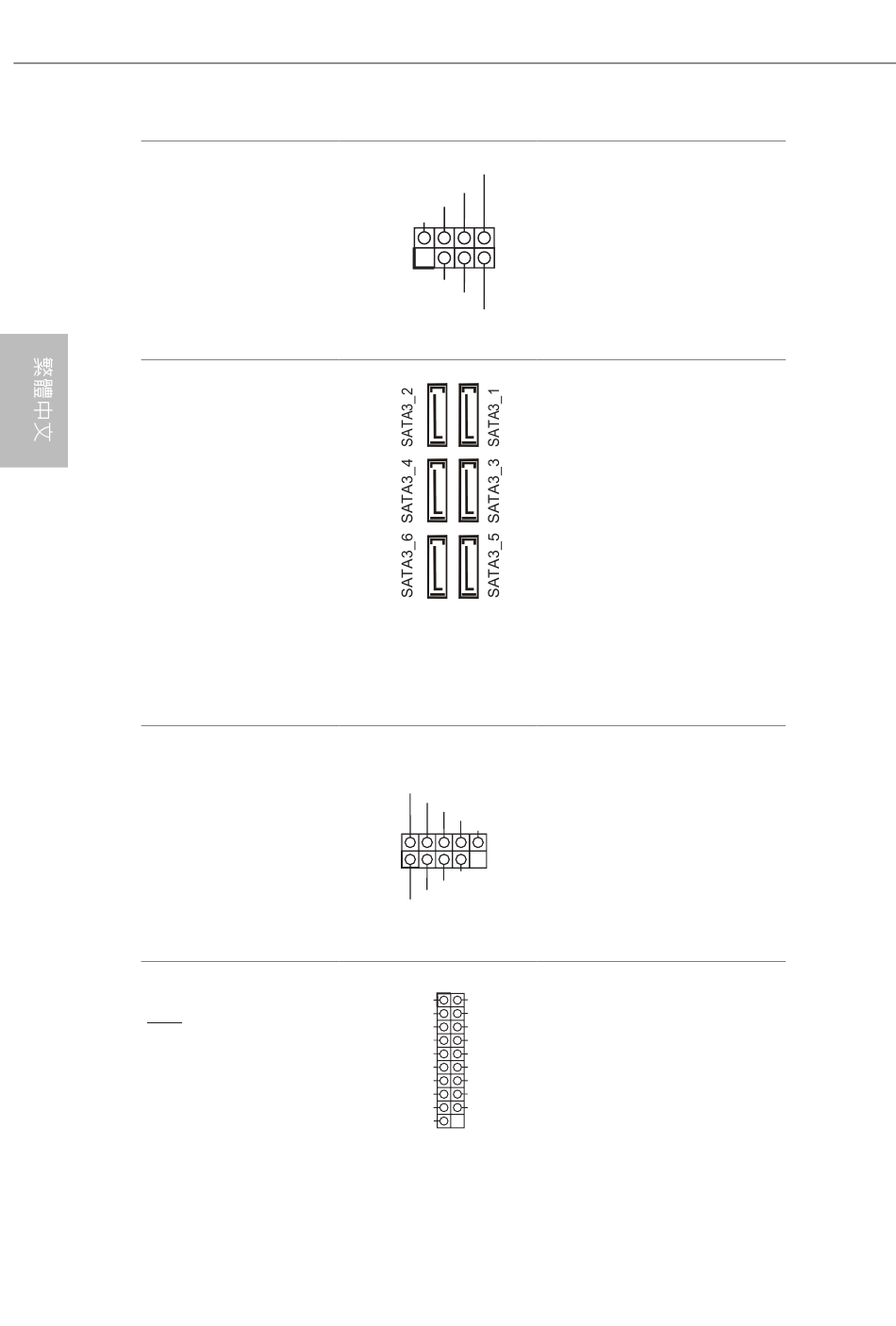

電源 LED 及喇叭排針
(7-pin SPK_PLED1)
（請參閱第 1 頁，編號 20）
Serial ATA3 接頭
(SATA3_1:
請參閱第 1 頁，編號 15） （下）
(SATA3_2:
請參閱第 1 頁，編號 15） （上）
(SATA3_3:
請參閱第 1 頁，編號 16） （下）
(SATA3_4:
請參閱第 1 頁，編號 16） （上）
(SATA3_5:
請參閱第 1 頁，編號 17） （下）
(SATA3_6:
請參閱第 1 頁，編號 17） （上）
USB 2.0 排針
(9-pin USB_3_4)
（請參閱第 1 頁，編號 26）
(9-pin USB_5_6)
（請參閱第 1 頁，編號 25）
(9-pin USB_7_8)
（請參閱第 1 頁，編號 24）
USB 3.2 Gen1 排針
直角：
(19-pin USB3_7_8)
（請參閱第 1 頁，編號 14）
188
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
V Vbus
Vbus V
請將機殼電源 LED 及機殼喇叭
連接至此排針。
這六組 SATA3 接頭皆支援內部
儲存裝置的 SATA 資料纜線，
最高可達 6.0 Gb/s 資料傳輸率。
* 若已佔用 M2_2，將會停用
SATA3_5_6。
本主機板上含有三組排針。各
USB 2.0 排針皆可支援兩個連接
埠。
本主機板上含有兩組排針。各
USB 3.2 Gen1 排針皆可支援兩
個連接埠。
