Вертикальный:
(19-контактная,
USB3_9_10)
(см. стр. 1, № 11)

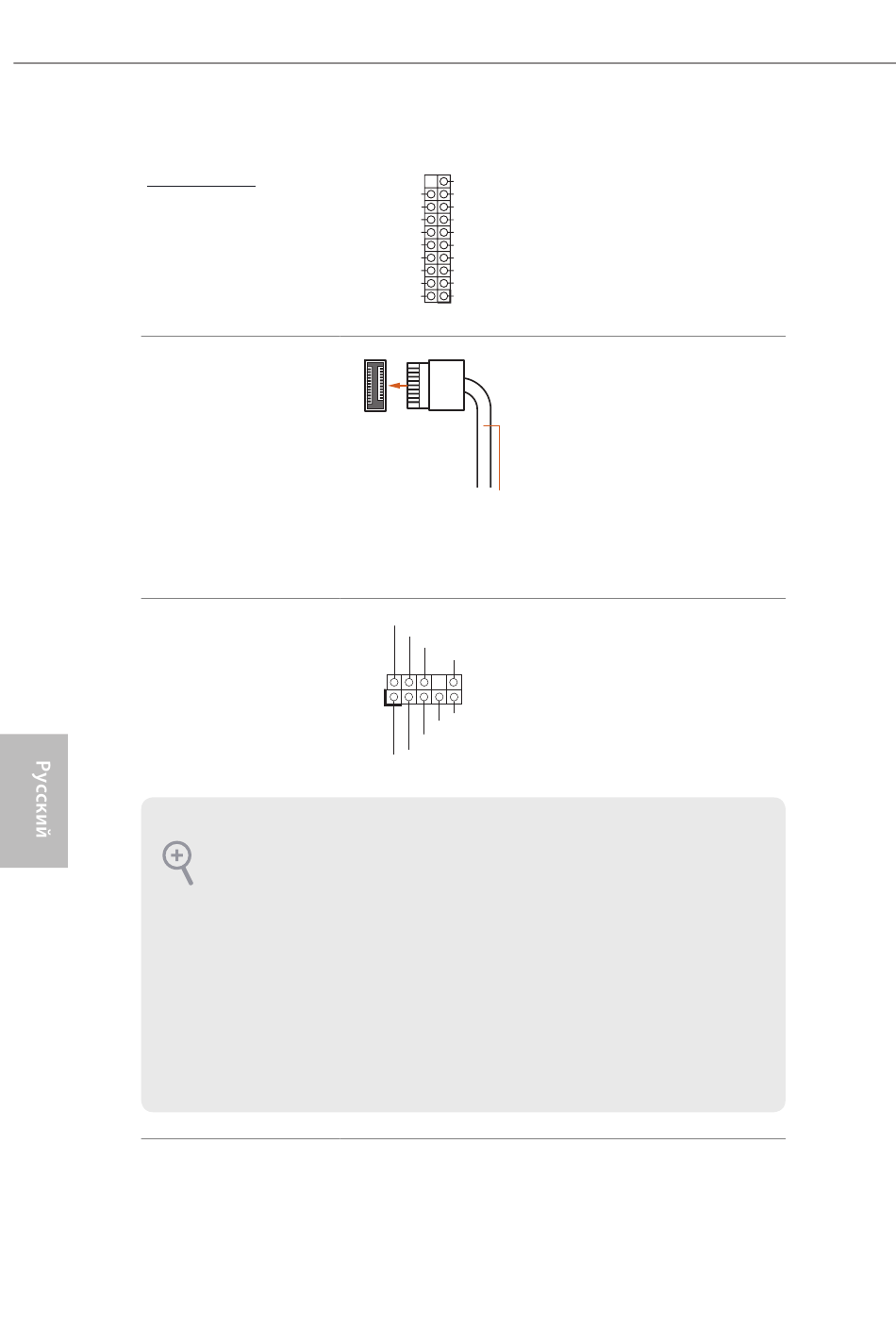

Колодка для порта
USB 3.2 Gen2 Type C на
передней панели
(20-контактная, USB31_
TC_2)
(см. стр. 1, № 12)
Аудиоколодка передней
панели
(9-контактов, HD_AUDIO1)
(см. стр. 1, № 31)
1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема,
но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал
передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве
и руководстве на корпус.
2. При использовании аудиопанели AC'97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого
разрешения. При использовании аудиопанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели
управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
110
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
На материнской плате
предусмотрена одна колодка для
порта USB 3.2 Gen2 Type C на
передней панели. Эта колодка
используется для подключения
модуля USB 3.2 Gen2 с
дополнительными портами USB
3.2 Gen2.
Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.
