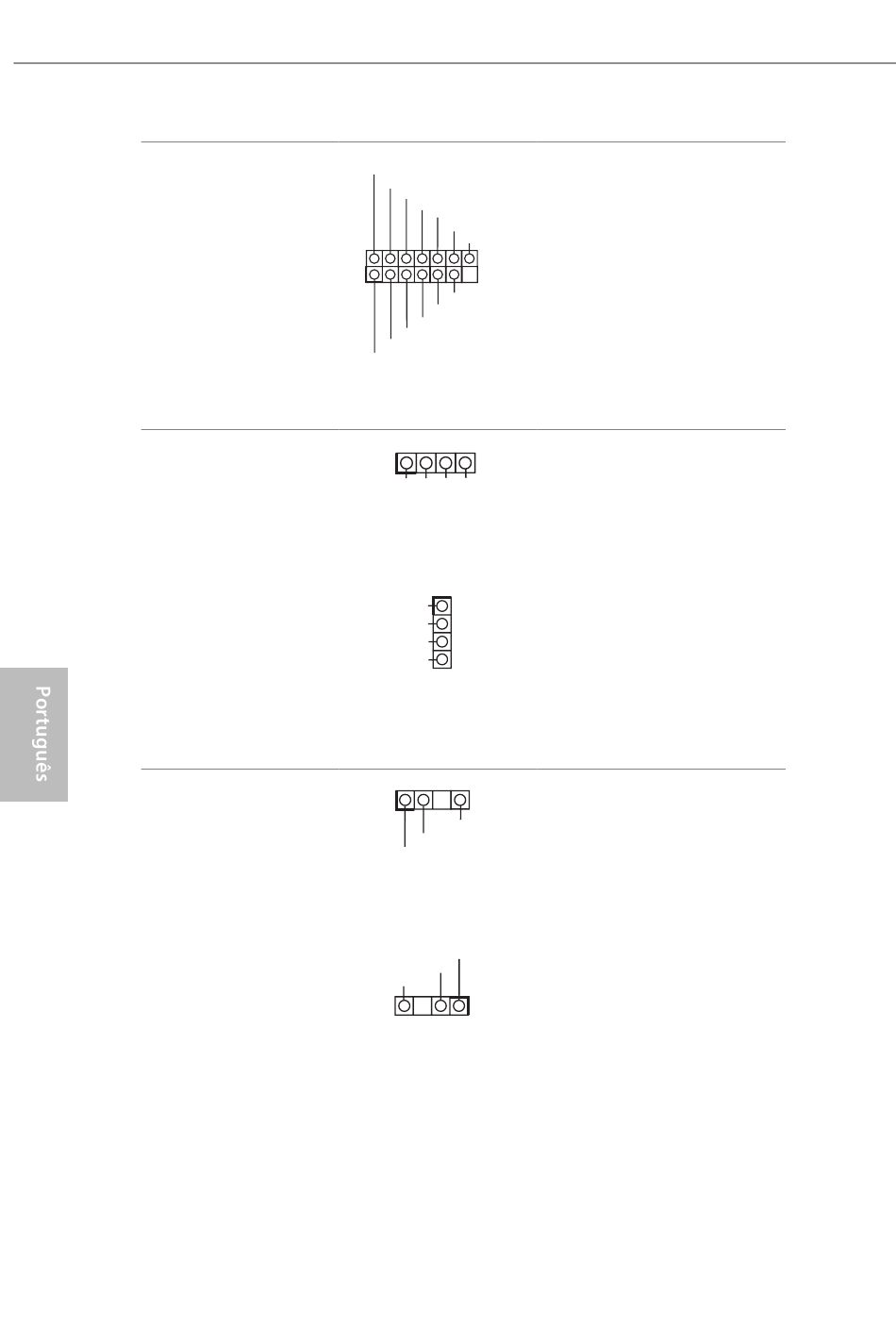

Plataforma SPI TPM
(SPI_TPM_J1 de 13 pinos)
(ver p.1, N.º 13)
Cabeçotes de LED RGB
(RGB_LED1 de 4 pinos)
(ver p.1, N.º 30)
(RGB_LED2 de 4 pinos)
(ver p.1, N.º 9)
Cabeçotes LED Endereçáveis
(ADDR_LED1 de 3 pinos)
(ver p.1, N.º 29)
(ADDR_LED2 de 3 pinos)
(ver p.1, N.º 8)
126
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
1
+12V G R B
1
+12V
G
R
B
1
GND
DO_ADDR
VOUT
VOUT
DO_ADDR
GND
1
Este conector suporta um sistema
com SPI Módulo de Plataforma
Confiável (TPM), que pode
armazenar com segurança chaves,
certificados digitais, senhas e
dados. Um sistema TPM também
ajuda a melhorar a segurança
de rede, a proteger identidades
digitais e a garantir a integridade
da plataforma.
Estes dois cabeçotes RGB são
usados para conectar o cabo de
extensão de LED RGB que permite
aos usuários escolher entre vários
efeitos de iluminação LED.
Atenção: Nunca instale o cabo
RGB LED na orientação errada;
caso contrário, o cabo pode ser
danificado.
*Consulte a página 45 para
mais instruções sobre estes dois
cabeçotes.
Esses dois cabeçotes LED
Endereçáveis são usados para
conectar o cabo de extensão de
LED Endereçável que permite que
os usuários escolham entre vários
efeitos de iluminação de LED.
Atenção: Nunca instale o cabo
de LED Ajustável na orientação
errada, caso contrário o cabo
pode ser danificado.
*Consulte a página 46 para obter
mais informações sobre esta
plataforma.
