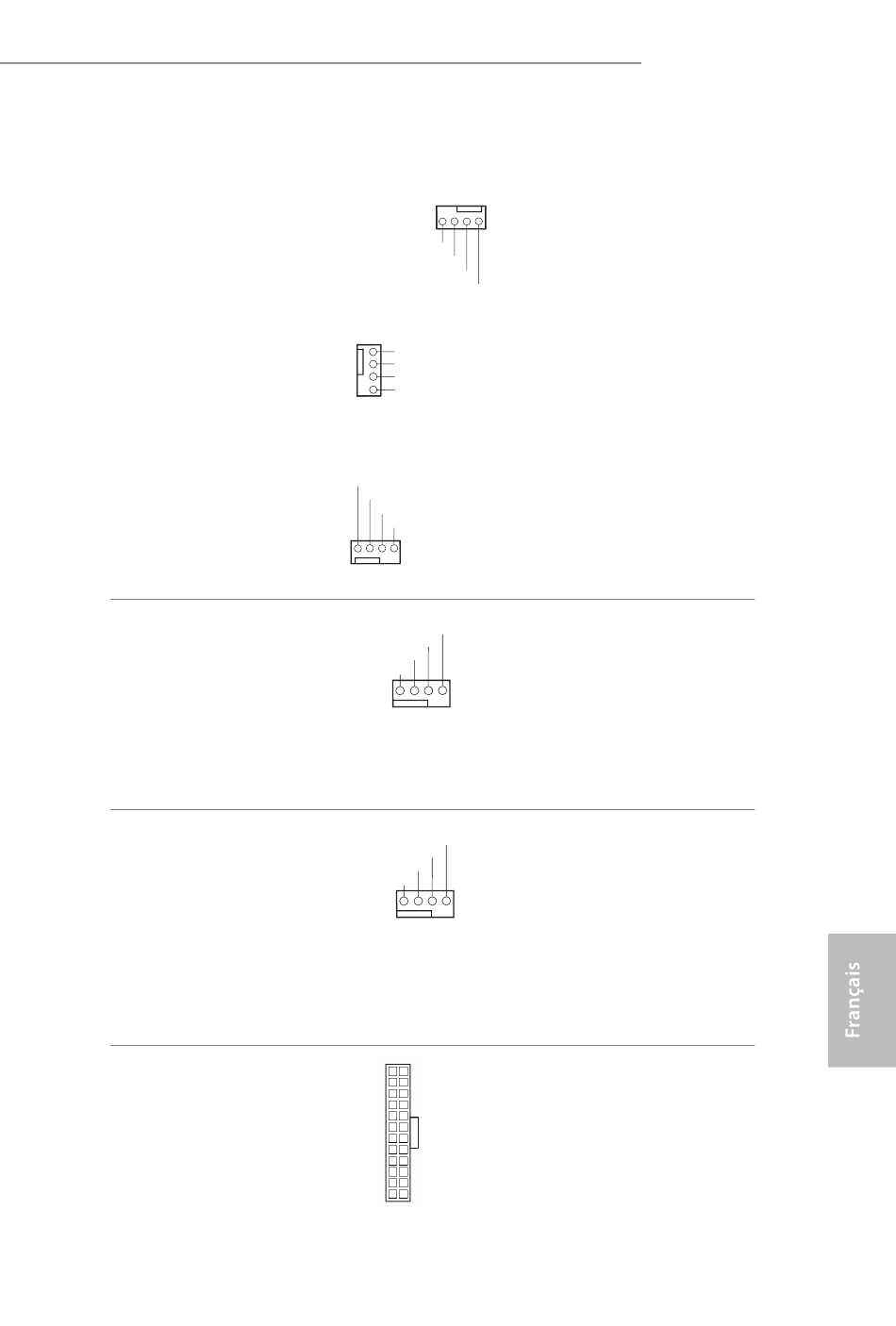

Connecteurs du ventilateur de
pompe à eau du châssis
(CHA_FAN1/WP à 4 broches)
(voir p.1, No. 28)
(CHA_FAN2/WP à 4 broches)
(voir p.1, No. 27)
(CHA_FAN3/WP à 4 broches)
(voir p.1, No. 18)
(CHA_FAN4/WP à 4 broches)
(voir p.1, No. 5)
(CHA_FAN5/WP à 4 broches)
(voir p.1, No. 7)
Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 4)
Connecteur pour ventilateur de
pompe à eau du processeur
(CPU_FAN2/WP à 4 broches)
(voir p.1, No. 32)
Connecteur d'alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 10)
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
1
GND
2
FAN_VOLTAGE
3 CHA_FAN_SPEED
4
FAN_SPEED_CONTROL
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
+12V
GND
1 2 3 4
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
12 24
1 13
B550 PG Riptide
Cette carte mère est dotée de cinq
connecteurs pour ventilateur de
châssis à refroidissement par eau
à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour châssis à
3 broches, veuillez le brancher sur
la Broche 1-3.
Cette carte mère est dotée d'un
connecteur pour ventilateur
de processeur (Quiet Fan) à 4
broches. Si vous envisagez de
connecter un ventilateur de
processeur à 3 broches, veuillez le
brancher sur la broche 1-3.
Cette carte mère est dotée d'un
connecteur pour ventilateur de
processeur à refroidissement par
eau à 4 broches. Si vous envisagez
de connecter un ventilateur
de refroidisseur d'eau pour
processeur à 3 broches, veuillez le
brancher sur la Broche 1-3.
Cette carte mère est dotée d'un
connecteur d'alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez effectuer les branchements
sur la Broche 1 et la Broche 13.
