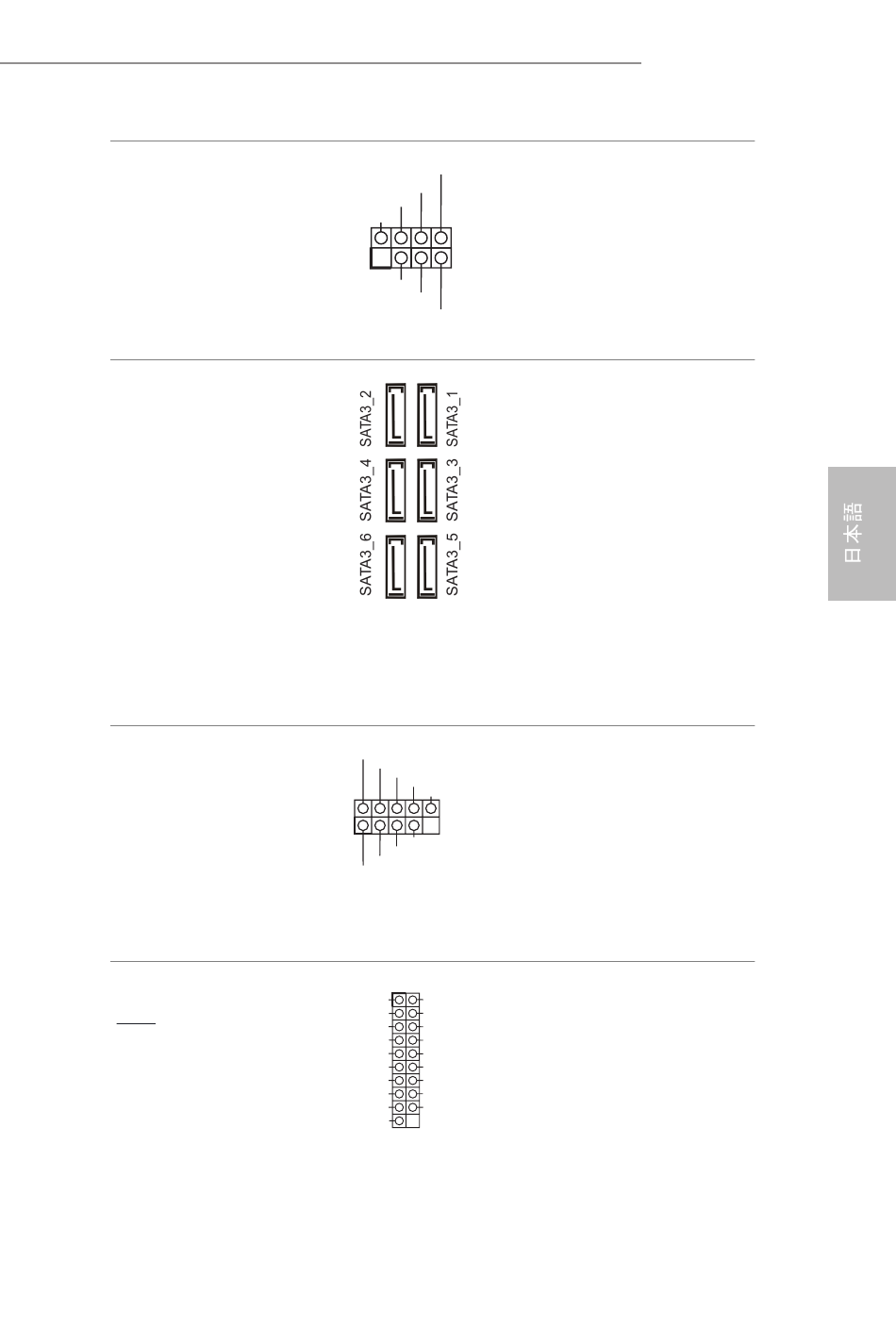

電源 LED とスピーカー
ヘッダー
（ 7 ピン SPK_PLED1 ）
（ p.1 、 No. 20 参照）
シリアル ATA3 コネクタ
（ SATA3_1:
p.1 、 No. 15 参照） （ 下側）
（ SATA3_2:
p.1 、 No. 15 参照） （ 上側）
（ SATA3_3:
p.1 、 No. 16 参照） （ 下側）
（ SATA3_4:
p.1 、 No. 16 参照） （ 上側）
（ SATA3_5:
p.1 、 No. 17 参照） （ 下側）
（ SATA3_6:
p.1 、 No. 17 参照） （ 上側）
USB 2.0 ヘッダー
（ 9 ピン USB_3_4 ）
（ p.1 、 No. 26 参照）
（ 9 ピン USB_5_6 ）
（ p.1 、 No. 25 参照）
（ 9 ピン USB_7_8 ）
（ p.1 、 No. 24 参照）
USB 3.2 Gen1 ヘッダー
直角 :
（ 19 ピン USB3_7_8 ）
（ p.1 、 No. 14 参照）
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
GND
IntA_PB_D-
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PB_SSRX-
V Vbus
Vbus V
B550 PG Riptide
シャーシ電源 LED とシャーシス
ピーカーをこのヘッダーに接続
してく ださい。
これら 6 つの SATA3 コネクター
は、 最高 6.0 Gb/s のデータ転送
速度で内部ストレージデバイス
用の SATA データケーブルをサ
ポートします。
* M2_2 が使用されている場合
は、 SATA3_5_6 は無効になりま
す。
このマザーボードには 3 つの
ヘッダーが装備されています。
各 USB 2.0 ヘッダーは、 2 つの
ポートをサポートできます。
このマザーボードには 2 つの
ヘッダーが装備されています。
各 USB 3.2 Gen1 ヘッダーは、 2
つのポートをサポートできます。
161
