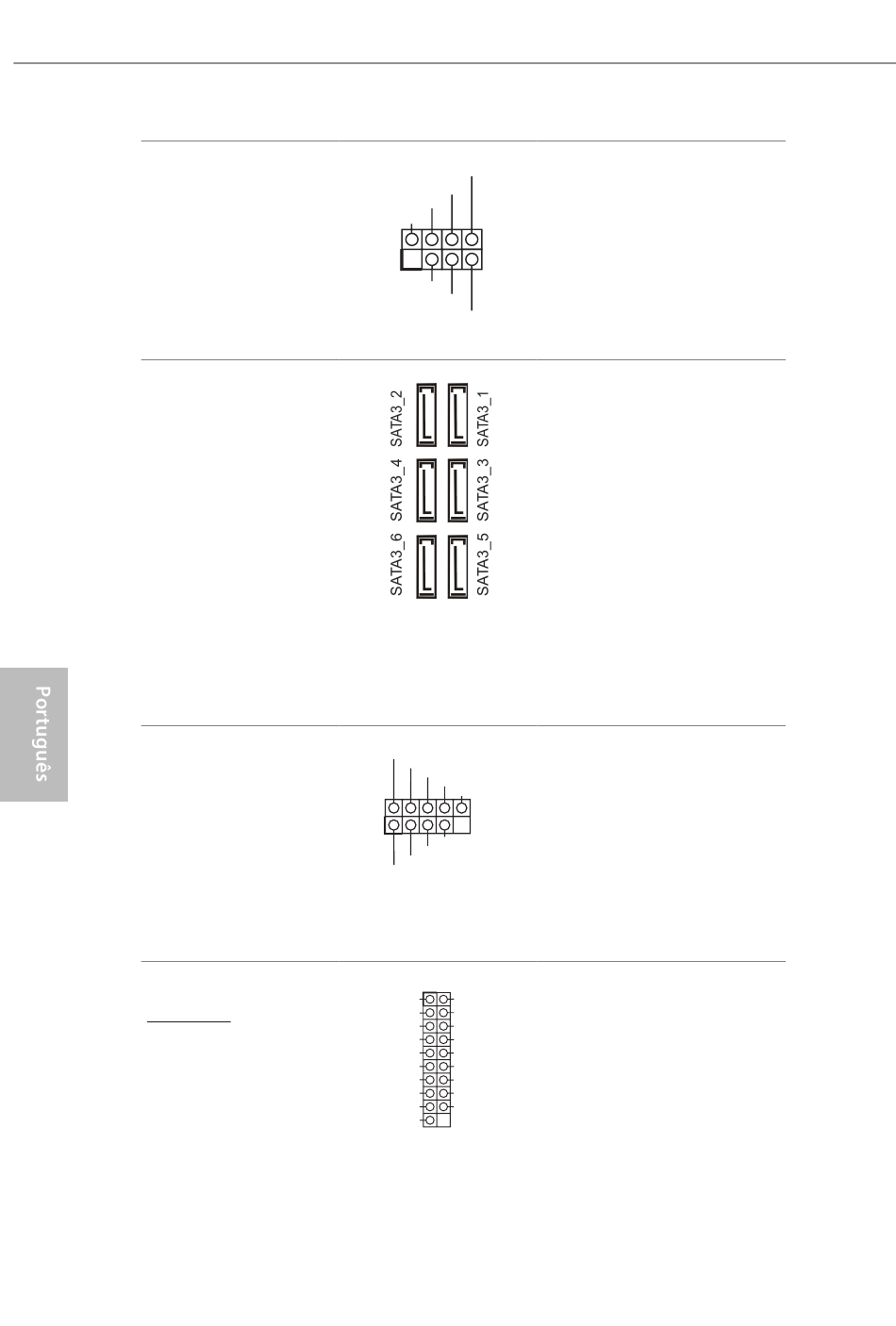

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 de 7 pinos)
(ver p.1, N.º 20)
Conectores série ATA3
(SATA3_1:
ver p.1, N.º 15) (inferior)
(SATA3_2:
ver p.1, N.º 15) (superior)
(SATA3_3:
ver p.1, N.º 16) (inferior)
(SATA3_4:
ver p.1, N.º 16) (superior)
(SATA3_5:
ver p.1, N.º 17) (inferior)
(SATA3_6:
ver p.1, N.º 17) (superior)
Plataformas USB 2.0
(USB_3_4 de 9 pinos)
(ver p.1, N.º 26)
(USB_5_6 de 9 pinos)
(ver p.1, N.º 25)
(USB_7_8 de 9 pinos)
(ver p.1, N.º 24)
Plataformas USB 3.2 Gen1
Ângulo reto:
(USB3_7_8 de 19 pinos)
(ver p.1, N.º 14)
122
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
V Vbus
Vbus V
Conecte o LED de alimentação do
chassi e o autofalante do chassi a
este cabeçote.
Estes seis conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.
* Se M2_2 estiver ocupado,
SATA3_5_6 será desativado.
Há três cabeçotes nesta placa-
mãe. Cada suporte USB 2.0 pode
suportar duas portas.
Há dois cabeçotes nesta placa-
mãe. Cada suporte USB 3.2 Gen1
pode suportar duas portas.
