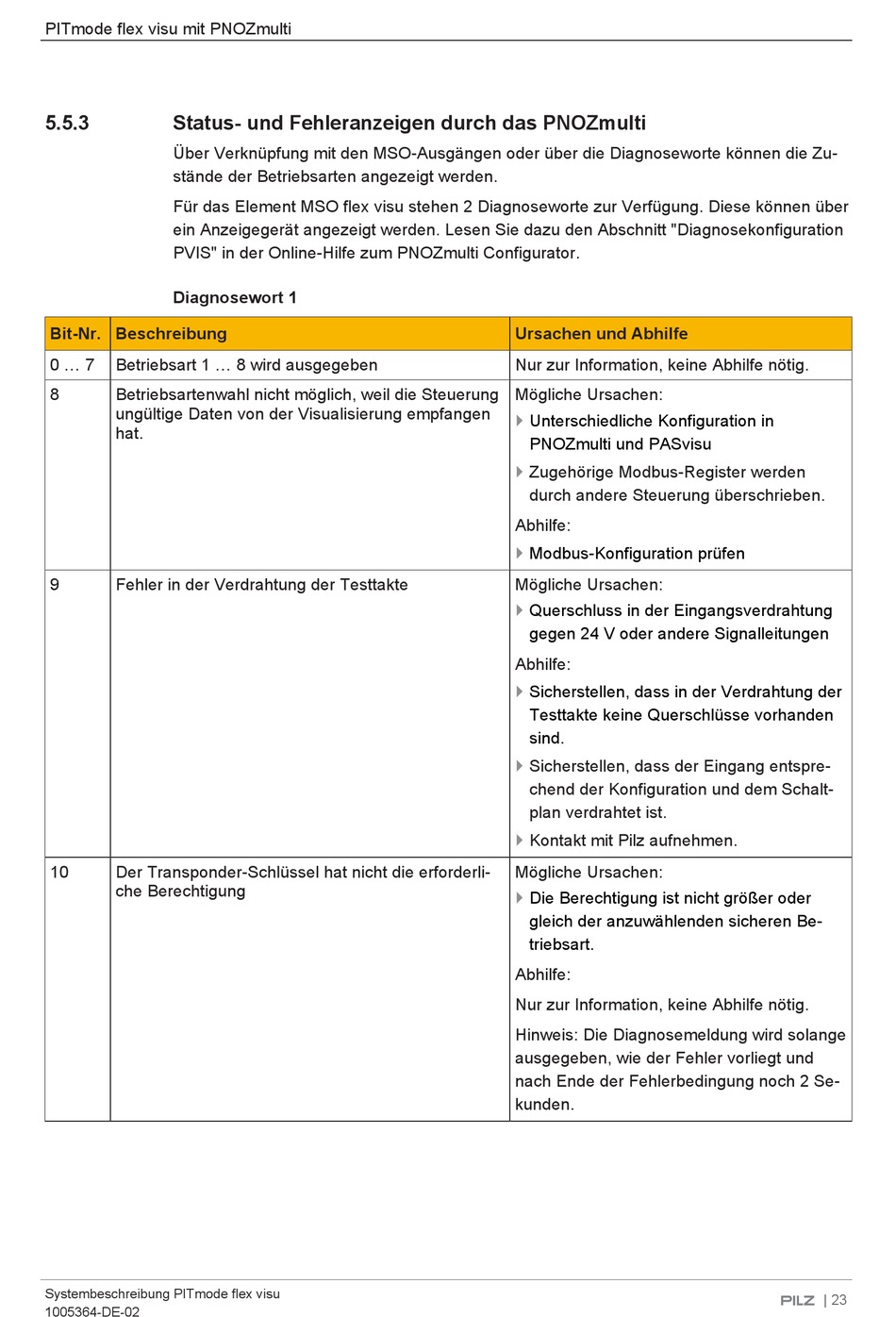

PITmode flex visu mit PNOZmulti
5.5.3
Status- und Fehleranzeigen durch das PNOZmulti
Über Verknüpfung mit den MSO-Ausgängen oder über die Diagnoseworte können die Zu-
stände der Betriebsarten angezeigt werden.
Für das Element MSO flex visu stehen 2 Diagnoseworte zur Verfügung. Diese können über
ein Anzeigegerät angezeigt werden. Lesen Sie dazu den Abschnitt "Diagnosekonfiguration
PVIS" in der Online-Hilfe zum PNOZmulti Configurator.
Diagnosewort 1
Bit-Nr. Beschreibung
0 ... 7
Betriebsart 1 ... 8 wird ausgegeben
8
Betriebsartenwahl nicht möglich, weil die Steuerung
ungültige Daten von der Visualisierung empfangen
hat.
9
Fehler in der Verdrahtung der Testtakte
10
Der Transponder-Schlüssel hat nicht die erforderli-
che Berechtigung
Systembeschreibung PITmode flex visu
1005364-DE-02
Ursachen und Abhilfe
Nur zur Information, keine Abhilfe nötig.
Mögliche Ursachen:
}
Unterschiedliche Konfiguration in
PNOZmulti und PASvisu
}
Zugehörige Modbus-Register werden
durch andere Steuerung überschrieben.
Abhilfe:
}
Modbus-Konfiguration prüfen
Mögliche Ursachen:
}
Querschluss in der Eingangsverdrahtung
gegen 24 V oder andere Signalleitungen
Abhilfe:
}
Sicherstellen, dass in der Verdrahtung der
Testtakte keine Querschlüsse vorhanden
sind.
}
Sicherstellen, dass der Eingang entspre-
chend der Konfiguration und dem Schalt-
plan verdrahtet ist.
}
Kontakt mit Pilz aufnehmen.
Mögliche Ursachen:
}
Die Berechtigung ist nicht größer oder
gleich der anzuwählenden sicheren Be-
triebsart.
Abhilfe:
Nur zur Information, keine Abhilfe nötig.
Hinweis: Die Diagnosemeldung wird solange
ausgegeben, wie der Fehler vorliegt und
nach Ende der Fehlerbedingung noch 2 Se-
kunden.
| 23
