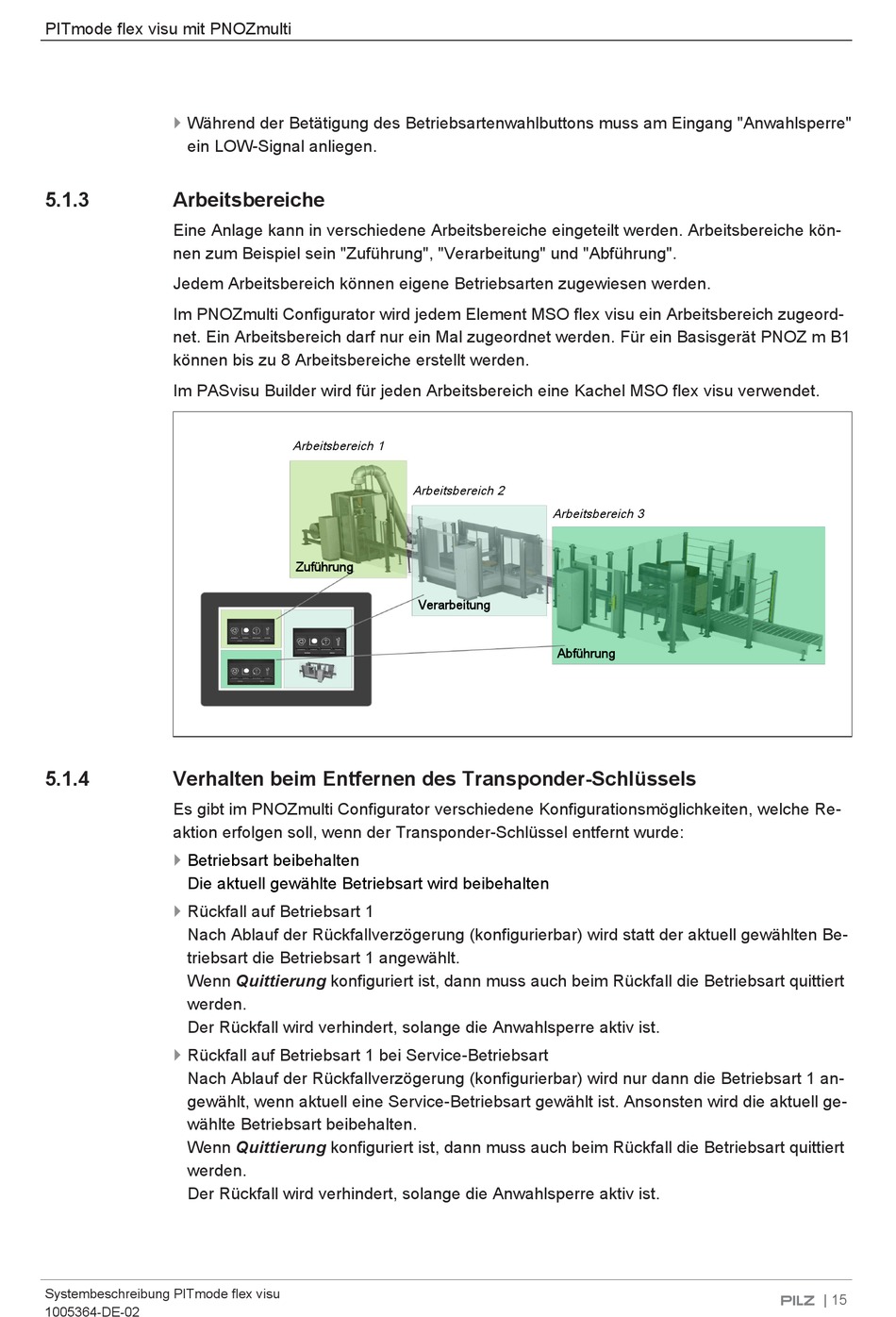

PITmode flex visu mit PNOZmulti
}
Während der Betätigung des Betriebsartenwahlbuttons muss am Eingang "Anwahlsperre"
ein LOW-Signal anliegen.
5.1.3
Arbeitsbereiche
Eine Anlage kann in verschiedene Arbeitsbereiche eingeteilt werden. Arbeitsbereiche kön-
nen zum Beispiel sein "Zuführung", "Verarbeitung" und "Abführung".
Jedem Arbeitsbereich können eigene Betriebsarten zugewiesen werden.
Im PNOZmulti Configurator wird jedem Element MSO flex visu ein Arbeitsbereich zugeord-
net. Ein Arbeitsbereich darf nur ein Mal zugeordnet werden. Für ein Basisgerät PNOZ m B1
können bis zu 8 Arbeitsbereiche erstellt werden.
Im PASvisu Builder wird für jeden Arbeitsbereich eine Kachel MSO flex visu verwendet.
5.1.4
Verhalten beim Entfernen des Transponder-Schlüssels
Es gibt im PNOZmulti Configurator verschiedene Konfigurationsmöglichkeiten, welche Re-
aktion erfolgen soll, wenn der Transponder-Schlüssel entfernt wurde:
}
Betriebsart beibehalten
Die aktuell gewählte Betriebsart wird beibehalten
}
Rückfall auf Betriebsart 1
Nach Ablauf der Rückfallverzögerung (konfigurierbar) wird statt der aktuell gewählten Be-
triebsart die Betriebsart 1 angewählt.
Wenn Quittierung konfiguriert ist, dann muss auch beim Rückfall die Betriebsart quittiert
werden.
Der Rückfall wird verhindert, solange die Anwahlsperre aktiv ist.
}
Rückfall auf Betriebsart 1 bei Service-Betriebsart
Nach Ablauf der Rückfallverzögerung (konfigurierbar) wird nur dann die Betriebsart 1 an-
gewählt, wenn aktuell eine Service-Betriebsart gewählt ist. Ansonsten wird die aktuell ge-
wählte Betriebsart beibehalten.
Wenn Quittierung konfiguriert ist, dann muss auch beim Rückfall die Betriebsart quittiert
werden.
Der Rückfall wird verhindert, solange die Anwahlsperre aktiv ist.
Systembeschreibung PITmode flex visu
1005364-DE-02
Arbeitsbereich 1
Arbeitsbereich 2
Zuführung
Verarbeitung
Arbeitsbereich 3
Abführung
| 15
