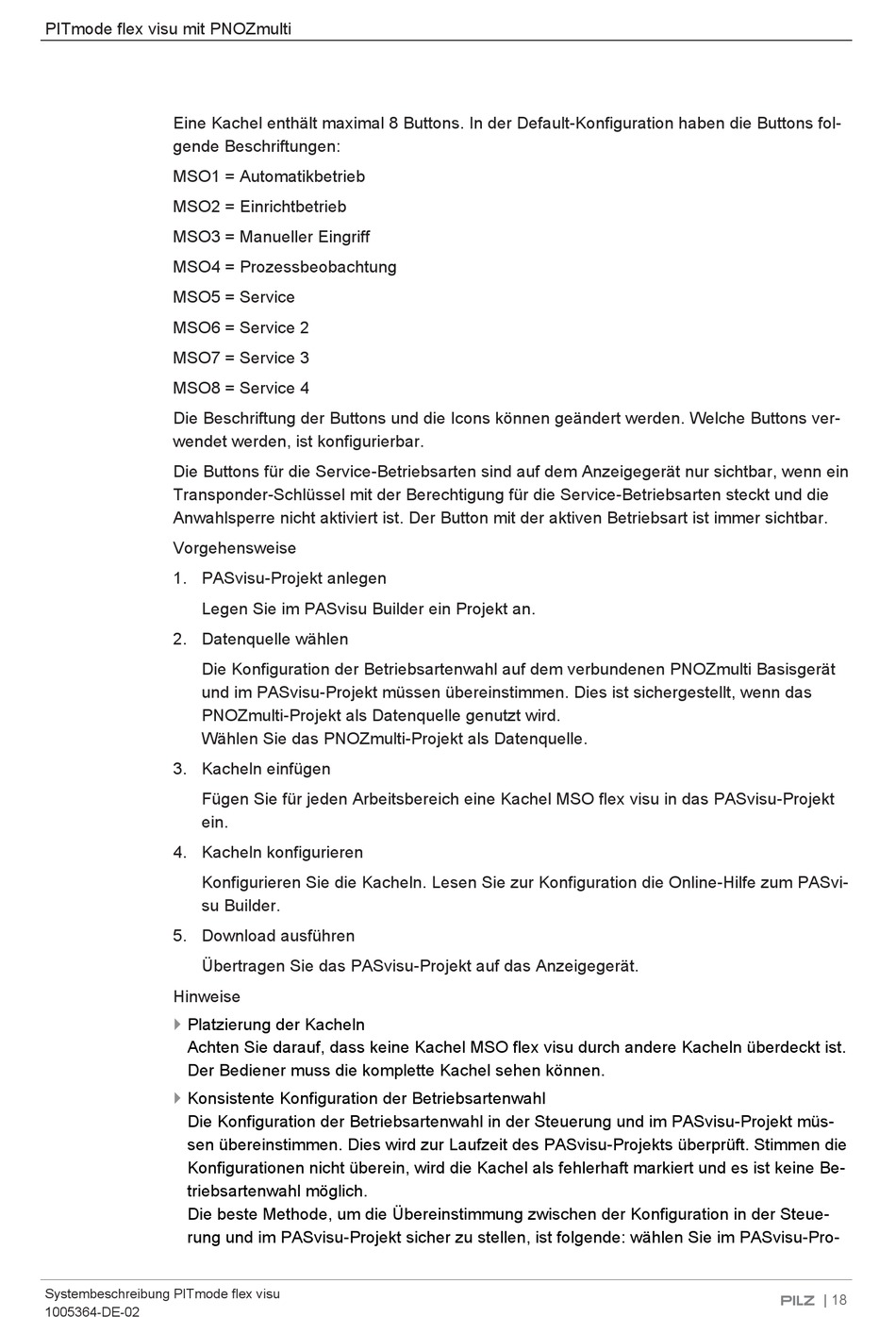

PITmode flex visu mit PNOZmulti
Eine Kachel enthält maximal 8 Buttons. In der Default-Konfiguration haben die Buttons fol-
gende Beschriftungen:
MSO1 = Automatikbetrieb
MSO2 = Einrichtbetrieb
MSO3 = Manueller Eingriff
MSO4 = Prozessbeobachtung
MSO5 = Service
MSO6 = Service 2
MSO7 = Service 3
MSO8 = Service 4
Die Beschriftung der Buttons und die Icons können geändert werden. Welche Buttons ver-
wendet werden, ist konfigurierbar.
Die Buttons für die Service-Betriebsarten sind auf dem Anzeigegerät nur sichtbar, wenn ein
Transponder-Schlüssel mit der Berechtigung für die Service-Betriebsarten steckt und die
Anwahlsperre nicht aktiviert ist. Der Button mit der aktiven Betriebsart ist immer sichtbar.
Vorgehensweise
1. PASvisu-Projekt anlegen
Legen Sie im PASvisu Builder ein Projekt an.
2. Datenquelle wählen
Die Konfiguration der Betriebsartenwahl auf dem verbundenen PNOZmulti Basisgerät
und im PASvisu-Projekt müssen übereinstimmen. Dies ist sichergestellt, wenn das
PNOZmulti-Projekt als Datenquelle genutzt wird.
Wählen Sie das PNOZmulti-Projekt als Datenquelle.
3. Kacheln einfügen
Fügen Sie für jeden Arbeitsbereich eine Kachel MSO flex visu in das PASvisu-Projekt
ein.
4. Kacheln konfigurieren
Konfigurieren Sie die Kacheln. Lesen Sie zur Konfiguration die Online-Hilfe zum PASvi-
su Builder.
5. Download ausführen
Übertragen Sie das PASvisu-Projekt auf das Anzeigegerät.
Hinweise
}
Platzierung der Kacheln
Achten Sie darauf, dass keine Kachel MSO flex visu durch andere Kacheln überdeckt ist.
Der Bediener muss die komplette Kachel sehen können.
}
Konsistente Konfiguration der Betriebsartenwahl
Die Konfiguration der Betriebsartenwahl in der Steuerung und im PASvisu-Projekt müs-
sen übereinstimmen. Dies wird zur Laufzeit des PASvisu-Projekts überprüft. Stimmen die
Konfigurationen nicht überein, wird die Kachel als fehlerhaft markiert und es ist keine Be-
triebsartenwahl möglich.
Die beste Methode, um die Übereinstimmung zwischen der Konfiguration in der Steue-
rung und im PASvisu-Projekt sicher zu stellen, ist folgende: wählen Sie im PASvisu-Pro-
Systembeschreibung PITmode flex visu
1005364-DE-02
| 18
