PITmode flex visu mit PNOZmulti
5
PITmode flex visu mit PNOZmulti
5.1
Beschreibung
5.1.1

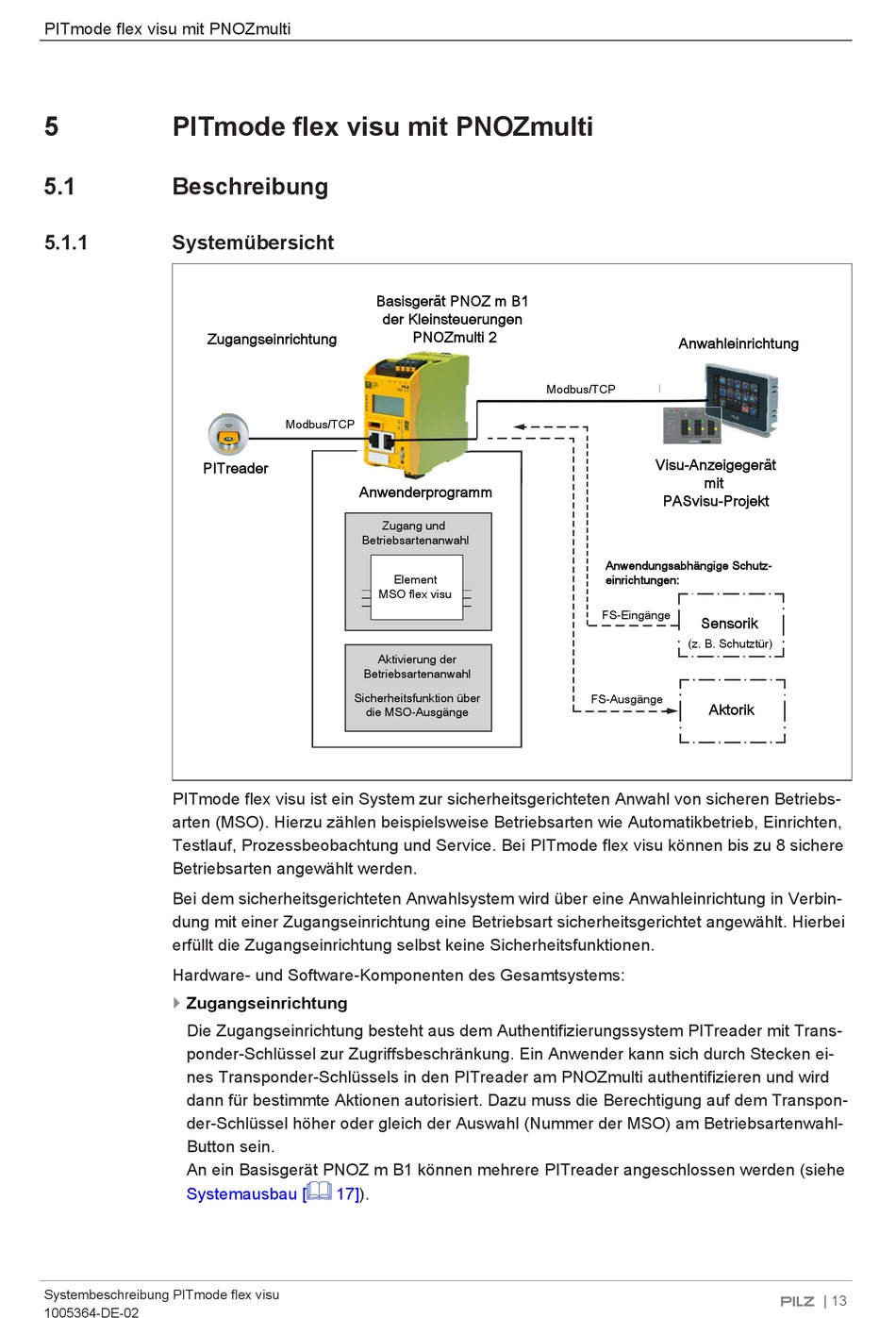

Systemübersicht
Zugangseinrichtung
PITreader
PITmode flex visu ist ein System zur sicherheitsgerichteten Anwahl von sicheren Betriebs-
arten (MSO). Hierzu zählen beispielsweise Betriebsarten wie Automatikbetrieb, Einrichten,
Testlauf, Prozessbeobachtung und Service. Bei PITmode flex visu können bis zu 8 sichere
Betriebsarten angewählt werden.
Bei dem sicherheitsgerichteten Anwahlsystem wird über eine Anwahleinrichtung in Verbin-
dung mit einer Zugangseinrichtung eine Betriebsart sicherheitsgerichtet angewählt. Hierbei
erfüllt die Zugangseinrichtung selbst keine Sicherheitsfunktionen.
Hardware- und Software-Komponenten des Gesamtsystems:
}
Zugangseinrichtung
Die Zugangseinrichtung besteht aus dem Authentifizierungssystem PITreader mit Trans-
ponder-Schlüssel zur Zugriffsbeschränkung. Ein Anwender kann sich durch Stecken ei-
nes Transponder-Schlüssels in den PITreader am PNOZmulti authentifizieren und wird
dann für bestimmte Aktionen autorisiert. Dazu muss die Berechtigung auf dem Transpon-
der-Schlüssel höher oder gleich der Auswahl (Nummer der MSO) am Betriebsartenwahl-
Button sein.
An ein Basisgerät PNOZ m B1 können mehrere PITreader angeschlossen werden (siehe
Systemausbau [
Systembeschreibung PITmode flex visu
1005364-DE-02
Basisgerät PNOZ m B1
der Kleinsteuerungen
PNOZmulti 2
Modbus/TCP
Anwenderprogramm
Zugang und
Betriebsartenanwahl
Element
MSO flex visu
Aktivierung der
Betriebsartenanwahl
Sicherheitsfunktion über
die MSO-Ausgänge
17]).
Anwahleinrichtung
...
1
n
Modbus/TCP
Visu-Anzeigegerät
mit
PASvisu-Projekt
Anwendungsabhängige Schutz-
einrichtungen:
FS-Eingänge
Sensorik
(z. B. Schutztür)
FS-Ausgänge
Aktorik
| 13
