Bauseits ist eine zusätzliche Leitung zur Saugleitung der
Sprinklerpumpe zu ziehen. Die bauseits zu verlegende
Saugleitung muss deshalb einen entsprechenden
Anschlussstutzen (1/2") haben. Der Stopfen zum Anschließen der
zusätzlichen Leitung ist im Lieferumfang enthalten. Er ist bei
Anlieferung an der Kraftstoffleitung befestigt, siehe Abb. 28.
Die zusätzliche Leitung verhindert, dass das Wasser aus dem
Vorlagebehälter über die Sprinklerpumpe und den
Wärmetauscher entweichen kann, wenn sich das Füllniveau im
Vorlagebehälter oberhalb des offenen Wärmetauscherablaufs
befindet. In diesem Fall sorgt der Vordruck auf der Saugseite
dafür, dass das Membranventil (Abb. 26, Pos. B) schließt.
Der Absperrhahn (Abb. 26, Pos. A) ist im Normalbetrieb
geschlossen. Er ist nur zu öffnen, wenn das Membranventil
defekt ist und in geschlossener Stellung verbleibt.
Ein in geschlossener Stellung blockiertes Membranventil ist
daran zu erkennen, dass am Manometer (Abb. 26, Pos. C) kein
Druck angezeigt wird.

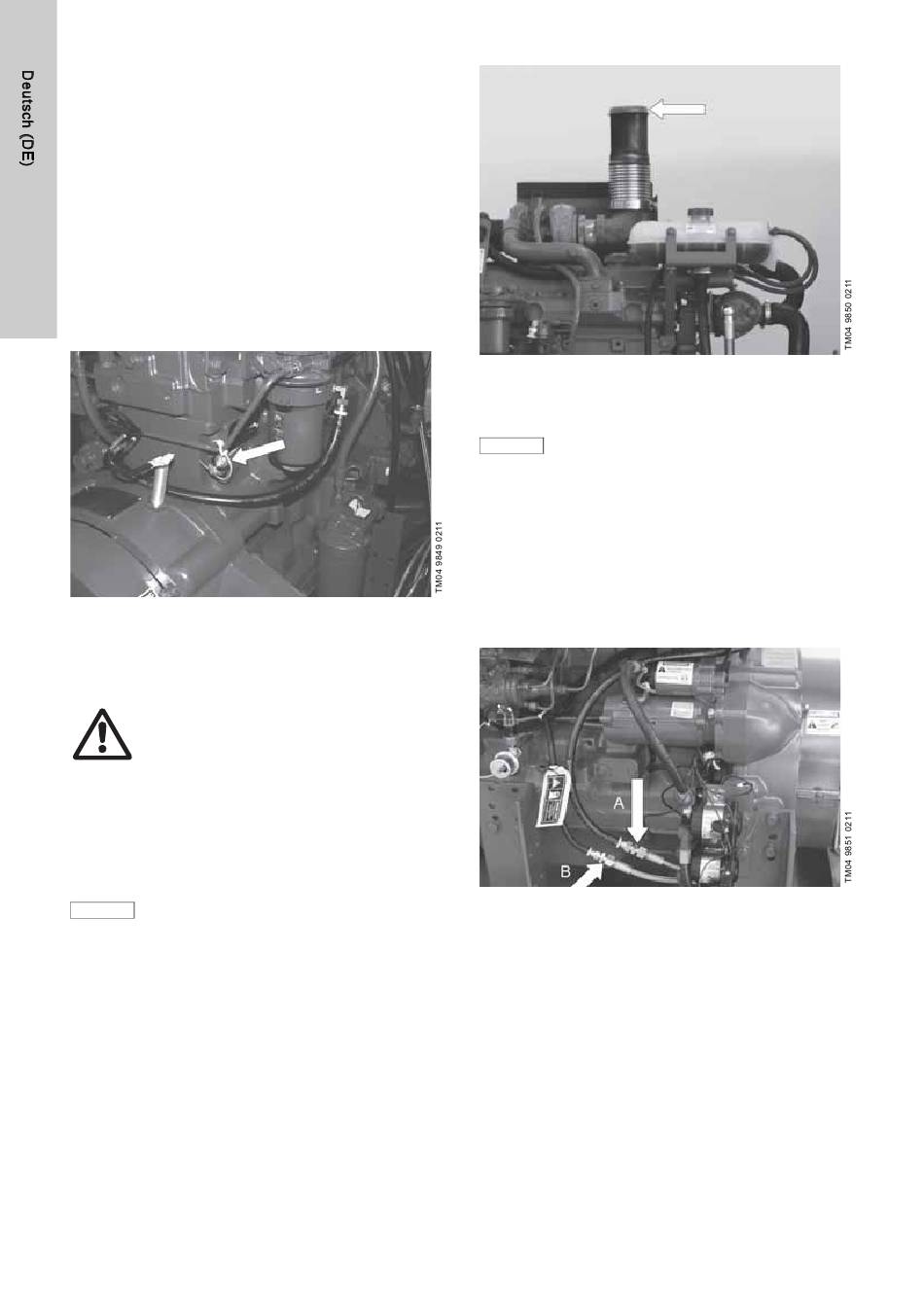

Abb. 28 Stopfen für zusätzliche Leitung
9.10 Abgassystem
Achtung!
Die Abgase sind über das Abgassystem sicher
ins Freie zu leiten. Abgase dürfen nicht in das
Rauminnere gelangen. Erstickungsgefahr!
Ein Betrieb ohne installiertes Abgassystem ist
nicht zulässig!
Heiße Abgasleitungen sind gegen
unbeabsichtigtes Berühren zu schützen.
Verbrennungsgefahr!
Die Abgasleitungen sind möglichst geradlinig und mit möglichst
wenigen Bögen zu verlegen. Der mitgelieferte Schalldämpfer ist
waagerecht und im ausreichenden Abstand zum Motor
einzubauen.
Bei höheren Anforderungen an den
Hinweis
Geräusch-pegel kann optional ein anderer
Schalldämpfer bestellt und eingebaut werden.
Beim Verlegen des Abgassystems ist darauf zu achten,
dass kein Kondenswasser in den Motor laufen kann.
Die Abgasleitungen sind am Gebäude zu befestigen.
Die bauseits zu verlegende Abgasleitung ist an den flexiblen
Abgasstutzen am Motor anzuschließen, siehe Abb. 29.
Der Abgasstutzen ist für den Transport mit einer Kunststoffkappe
abgedeckt, die vor der Montage der Abgasleitung abgenommen
werden muss. Der flexible Anschluss am Motor darf nicht zum
Ausgleich von nicht fluchtenden Rohrleitungen genutzt werden.
Der minimale Durchmesser der Abgasleitungen darf nicht kleiner
als der Abgasstutzen am Motor sein, siehe Anhang 20.1 Maße
und Gewichte.
30
Abb. 29 Abgasstutzen am Motor
9.11 Separater Kraftstofftank
Bei der Auslegung und Installation eines
Hinweis
separaten Kraftstofftanks sind die Vorgaben der
EN 12845 zu beachten.
Bei einigen Ausführungen kann der Kraftstofftank auch separat
angeordnet werden. In diesen Fällen muss der Kraftstofftank in
einem trockenen und gut belüfteten Raum und so nah wie
möglich am Sprinklerpumpensystem aufgestellt werden.
Dazu ist der Kraftstofftank mit Hilfe der vorgesehenen
Befestigungsbohrungen am Boden zu befestigen.
Die Kraftstoffleitungen sind entsprechend Abb. 30 an die
Vorlaufleitung (Pos. A, von der manuellen Kraftstoffförderpumpe
kommend) und die Rücklaufleitung (Pos. B, von der
Einspritzpumpe kommend) anzuschließen.
Abb. 30 Anschließen der Kraftstoffleitungen
