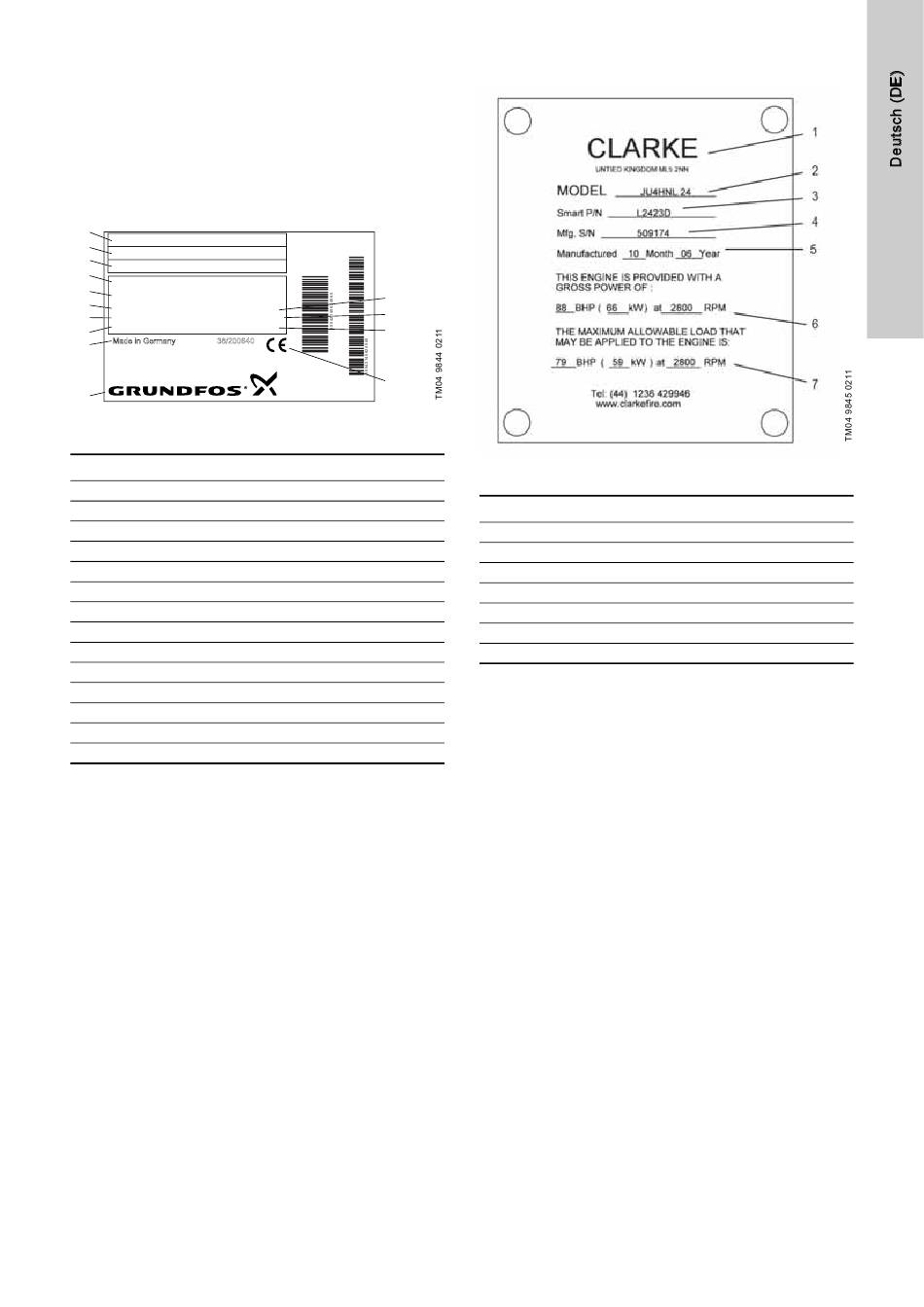

6. Produktidentifikation
6.1 Typenschilder
Alle wichtigen Angaben des Sprinklerpumpensystems befinden
sich auf dem Typenschild des Sprinklerpumpensystems (Abb. 9),
dem Typenschild vom Motor (Abb. 10), dem Typenschild der
Sprinklerpumpe (Abb. 11) und dem Typenschild der Steuerung
(Abb. 12).
Typenschild Sprinklerpumpensystem
1
Type:
Fire NKF 80-250/270-D-F-X-D-B-A-F
2
part No.
XXXXXXXX
3
serial No.
XXXXXXXXXX
4
Main Supply:
JU4H-NL24
5
impeller diameter:
270
6
Q:
150
m /h
3
H:
102
8
P2:
64
kW
n:
2960
IP
G:
10
Made in Germany
38/200640
12
14
Typenschild eines Fire NKF Sprinklerpumpensystems
Abb. 9
Pos.
Beschreibung
1
Typenbezeichnung
2
Produktnummer
3
Seriennummer
4
Motortyp für Pumpenantrieb
5
Laufraddurchmesser
6
Förderstrom Q in m³/h
7
Förderhöhe H in m
8
Motorleistung P2 in kW
9
Nenndrehzahl n in U/min
10
Schutzart
11
Gewicht
12
Ursprungsland
13
CE-Kennzeichen
14
Hersteller
Das Typenschild des kompletten Sprinklerpumpensystems ist am
Grundrahmen angebracht.
7
m
9
-1
min
kg
11
13
Typenschild Motor
Abb. 10 Typenschild eines Motors
Pos.
Beschreibung
1
Hersteller
2
Typenbezeichnung
3
Produktnummer
4
Seriennummer
5
Herstellungsdatum
6
Max. zul. Leistung und Drehzahl
7
Nennleistung und Nenndrehzahl
Das Typenschild des Dieselmotors ist auf dem Gehäuse vom
Schwungrad angebracht.
19
