− Die Steuerung an keine Batterie anschließen, deren Nennspannung von der, auf
der Steuerung angegebenen Spannung abweicht. Ist die Batteriespannung höher,
so können die MOSFETs zerstört werden. Ist sie niedriger, dann funktioniert die
Anlage nicht.
− Während des Ladevorganges muß der Asynchron Inverter von der Batterie
getrennt sein. Anderenfalls können Überspannungen, die bei einer Änderung des
Ladezustandes auftreten, und die Restwelligkeit des Ladestromes bei
Niederfrequenz-Ladegeräten die Steuerung beschädigen.
− Den Asynchron Inverter nur mit speziellen Traktions-Batterien versorgen, nicht an
Gleichrichter oder Netzteile anschließen bzw. nur auf Anfrage möglich.
− Bei der Inbetriebnahme eines fertig installierten Fahrzeugs ist dieses immer zuerst
aufzubocken, um zu vermeiden, daß Verdrahtungsfehler zu einem unkontrollierten
Losfahren führen.
− Nach dem Ausschalten des Schlüsselschalters bleiben die Filterkondensatoren in
der Steuerung noch einige Minuten geladen. Sollen in dieser Zeit Arbeiten an der
Steuerung durchgeführt werden, so muß die Steuerung zuerst von der Batterie
abgeklemmt werden. Anschließend werden der positive und negative Anschluß
des Leistungsteils über einen Widerstand von 10 Ohm bis 100 Ohm und min. 20W
für einige Sekunden kurzgeschlossen und somit die Kondensatoren entladen.
1.8 Generalschütz und Not-Aus-Schalter
Soll ein System zur Unterbrechung der Spannungsversorgung im Leistungskreis
eingesetzt werden, so sind folgende Verdrahtungsvorgaben unbedingt einzuhalten:

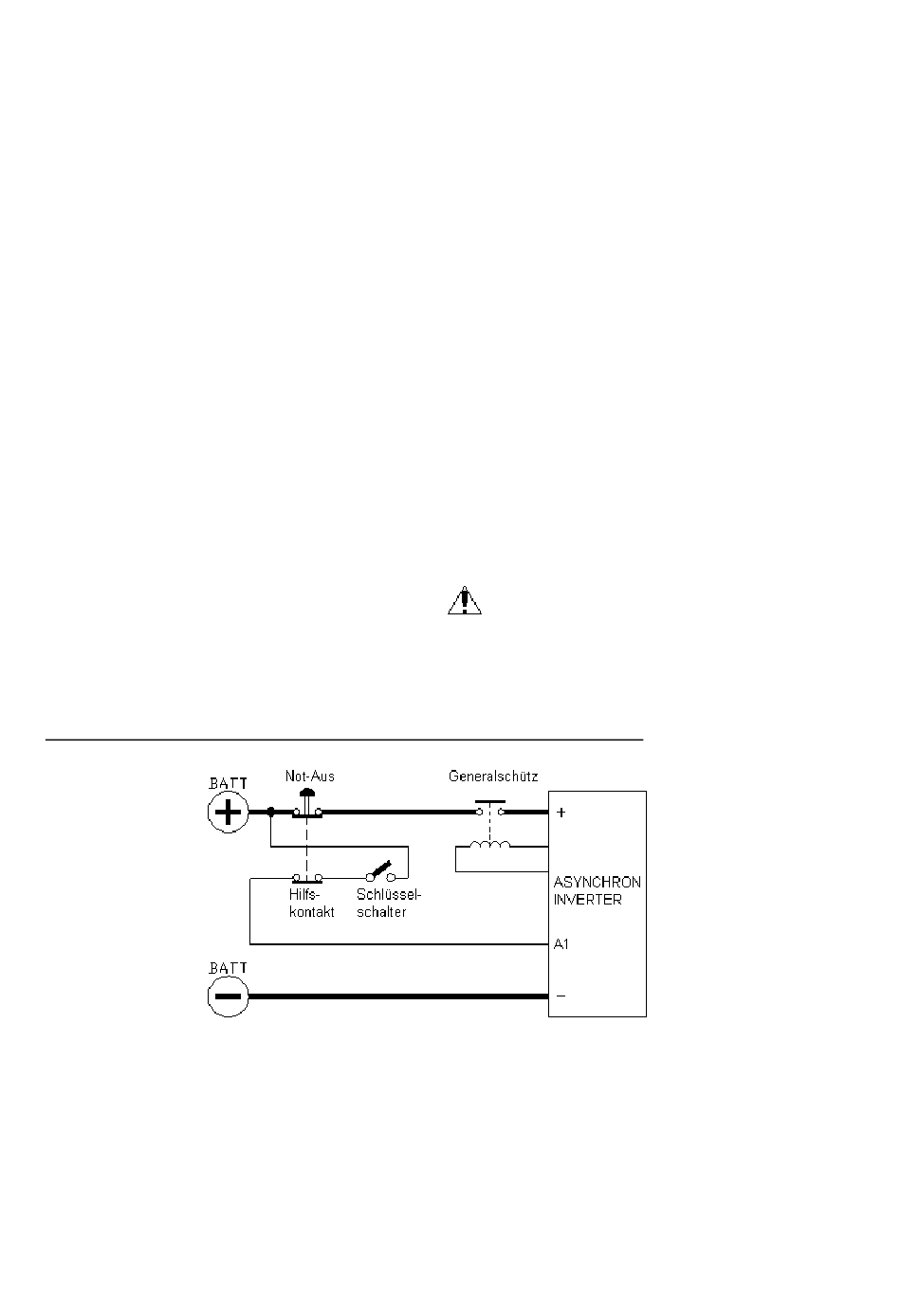

Not-Aus-Schalter im Leistungskreis mit Hilfskontakt im Steuerkreis:
Die angegebene Schaltung ist notwendig, um die Steuerung nicht zu beschädigen,
falls während des Rückspeisevorganges die Verbindung zur Batterie getrennt
werden muß. Dabei muß die Steuerstromversorgung (Schlüsselschalter) unbedingt
gleichzeitig mit dem Leistungskreis unterbrochen werden. Wenn die Spannung an
Pin A1 um das 1,3-fache über der Batterienennspannung liegt oder die
Steuerstromversorgung vor dem Leistungskreis unterbrochen wird, so beendet die
Steuerung automatisch den Rückspeisevorgang.
______________________________________________________________
10
- Asynchron Inverter -
