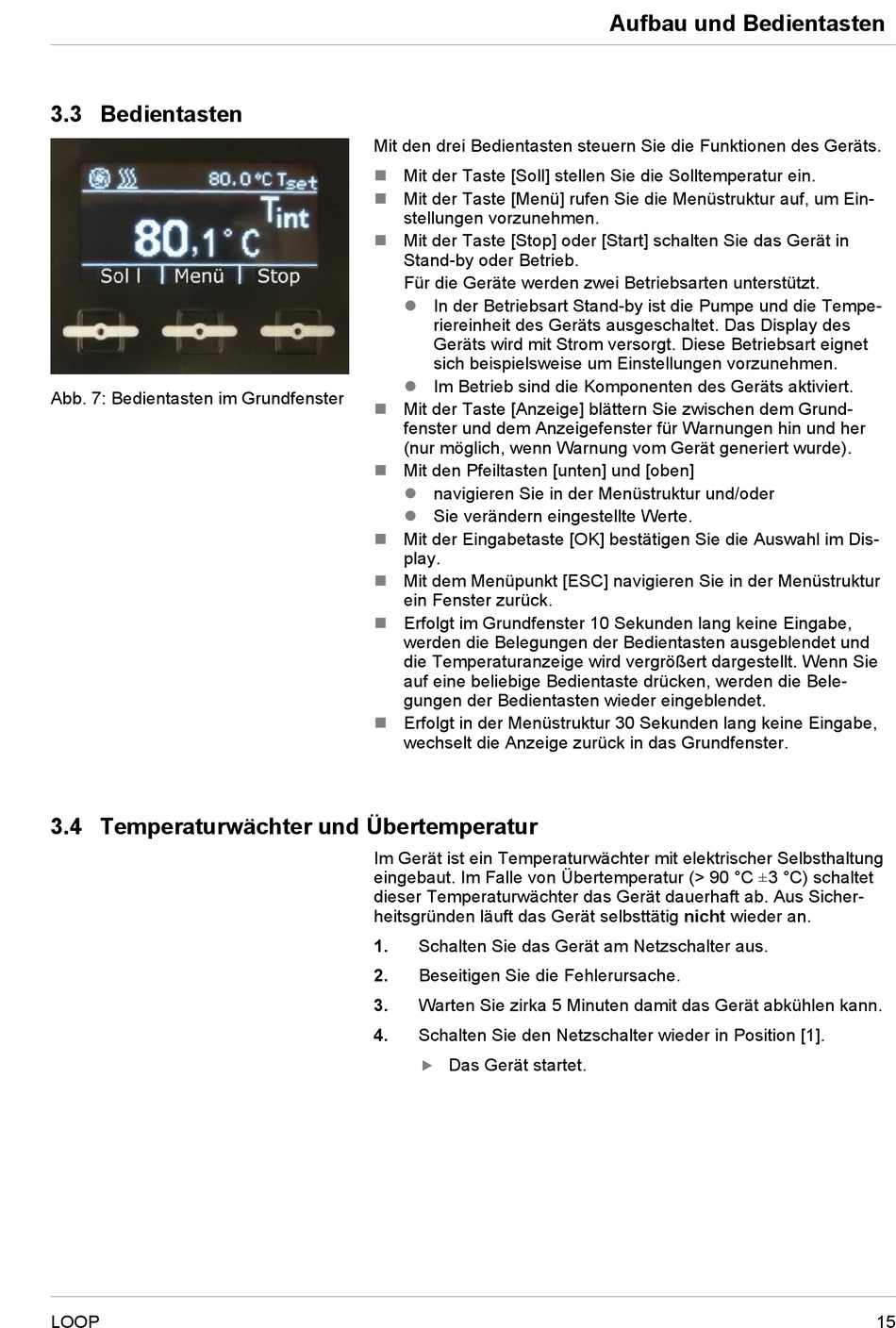

3.3 Bedientasten

Abb. 7: Bedientasten im Grundfenster
3.4 Temperaturwächter und Übertemperatur
LOOP
Mit den drei Bedientasten steuern Sie die Funktionen des Geräts.
 Mit der Taste [Soll] stellen Sie die Solltemperatur ein.
 Mit der Taste [Menü] rufen Sie die Menüstruktur auf, um Ein-
stellungen vorzunehmen.
 Mit der Taste [Stop] oder [Start] schalten Sie das Gerät in
Stand-by oder Betrieb.
Für die Geräte werden zwei Betriebsarten unterstützt.
 In der Betriebsart Stand-by ist die Pumpe und die Tempe-
riereinheit des Geräts ausgeschaltet. Das Display des
Geräts wird mit Strom versorgt. Diese Betriebsart eignet
sich beispielsweise um Einstellungen vorzunehmen.
 Im Betrieb sind die Komponenten des Geräts aktiviert.
 Mit der Taste [Anzeige] blättern Sie zwischen dem Grund-
fenster und dem Anzeigefenster für Warnungen hin und her
(nur möglich, wenn Warnung vom Gerät generiert wurde).
 Mit den Pfeiltasten [unten] und [oben]
 navigieren Sie in der Menüstruktur und/oder
 Sie verändern eingestellte Werte.
Mit der Eingabetaste [OK] bestätigen Sie die Auswahl im Dis-

play.
 Mit dem Menüpunkt [ESC] navigieren Sie in der Menüstruktur
ein Fenster zurück.
 Erfolgt im Grundfenster 10 Sekunden lang keine Eingabe,
werden die Belegungen der Bedientasten ausgeblendet und
die Temperaturanzeige wird vergrößert dargestellt. Wenn Sie
auf eine beliebige Bedientaste drücken, werden die Bele-
gungen der Bedientasten wieder eingeblendet.
Erfolgt in der Menüstruktur 30 Sekunden lang keine Eingabe,

wechselt die Anzeige zurück in das Grundfenster.
Im Gerät ist ein Temperaturwächter mit elektrischer Selbsthaltung
eingebaut. Im Falle von Übertemperatur (> 90 °C ±3 °C) schaltet
dieser Temperaturwächter das Gerät dauerhaft ab. Aus Sicher-
heitsgründen läuft das Gerät selbsttätig nicht wieder an.
1. Schalten Sie das Gerät am Netzschalter aus.
2. Beseitigen Sie die Fehlerursache.
3. Warten Sie zirka 5 Minuten damit das Gerät abkühlen kann.
4. Schalten Sie den Netzschalter wieder in Position [1].
Das Gerät startet.

